Torziós rugó T-17037R: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 270°

árlépcsők - Torziós rugó T-17037R

mennyiség egységár (EUR)
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torziós rugó Vétel

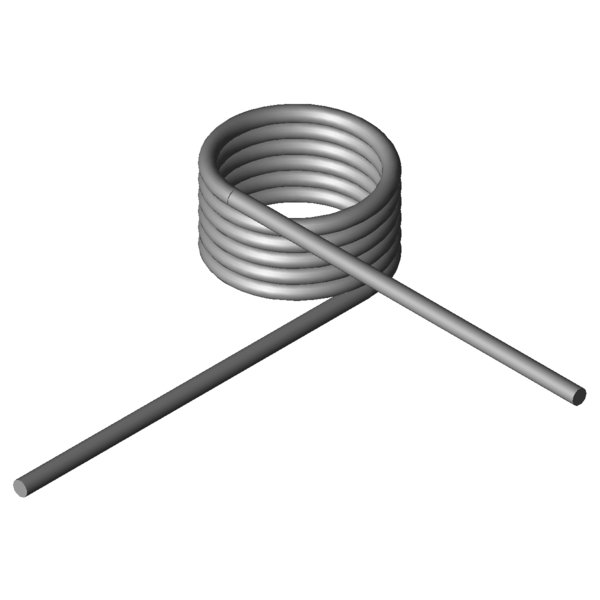

Termékkép Torziós rugó T-17037R
Termékkép Torziós rugó T-17037R
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-17037R

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány jobb - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 270 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 3,2 mm Huzalkeresztmetszet
Di 27 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 21,6 mm A rugótest hossza
Ls 80 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 820,14 Nmm (+/-) Tolerance maximum torque
Mn 2964,79 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 97,32 fok A rugó legnagyobb forgásszöge
nt 5,75 Darab Tekervények száma
Ddmax 23,5 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 18 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Gew 44,7298 g A termék tömege
PG M - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-17037R: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-17037R: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-17037R: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-17037R: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 270°

erő-út-számítás Torziós rugó T-17037R

Érdeklődési képlet Torziós rugó T-17037R: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 270°

Érdeklődési képlet Torziós rugó T-17037R

Hasonló torziós rugók a Torziós rugó T-17037R: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 270°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-18947R 20,5 15,75 591,67 193,08 1.4310 37,9 | 68,4 | 35,2 | 10,1
T-19161R 18 17,5 838,31 161,03 1.4310 43,8 | 70,1 | 44,4 | 17,1
T-19186R 23 17,5 853,09 204,81 1.4310 42,7 | 76,2 | 38,1 | 13,7
T-16837R 23,5 15,19 1115,14 127,7 1.4310 53,8 | 75,9 | 56,9 | 28,7
T-19263R 22,5 16,88 1558,44 113,72 1.4310 64,6 | 79,9 | 69,1 | 45,0
T-19267R 22,5 29,38 1558,44 212,65 1.4310 50,5 | 78,3 | 49,2 | 24,1
T-16927R 19,5 18,9 2014,76 83,31 1.4310 39,8 | 68,8 | 37,6 | 12,9
T-16937R 24 18,9 2052,94 102,02 1.4310 39,0 | 73,0 | 33,4 | 10,7
T-19323R 16 20,25 2459,2 65,83 1.4310 79,7 | 82,3 | 75,3 | 81,5
T-19343R 21 20,25 2533,79 85,62 1.4310 41,9 | 69,7 | 40,3 | 15,7
T-19363R 26 20,25 2582,84 105,41 1.4310 41,2 | 74,4 | 36,2 | 13,0
T-17007R 12,5 21,6 2709,97 46,25 1.4310 67,9 | 82,1 | 69,5 | 52,0
T-17017R 17 21,6 2827,78 62,09 1.4310 44,2 | 63,1 | 49,9 | 19,5
T-17027R 22 21,6 2909,76 79,7 1.4310 41,6 | 66,9 | 42,2 | 15,6
T-17037R 27 21,6 2964,79 97,32 1.4310 40,3 | 70,7 | 37,3 | 13,0
T-19423R 17,4 24,3 4113,81 58,73 1.4310 63,5 | 80,7 | 66,2 | 43,5
T-19443R 22,4 24,3 4240,2 74,91 1.4310 47,0 | 66,7 | 50,3 | 24,2
T-19463R 27,4 24,3 4326,15 91,1 1.4310 45,3 | 70,5 | 45,3 | 20,3
T-19523R 22,5 27 5673,53 67,04 1.4310 59,2 | 81,1 | 60,6 | 36,0
T-19543R 27,5 27 5798,12 81,34 1.4310 65,4 | 86,1 | 67,4 | 42,7
T-19563R 32,5 27 5888,83 95,73 1.4310 50,7 | 74,4 | 51,4 | 26,3
T-19703R 20,5 16,88 7210,54 23,96 1.4310 71,2 | 75,5 | 60,4 | 77,8
T-19712R 25,5 16,88 7413,47 29,56 1.4310 80,0 | 79,3 | 67,5 | 93,3
T-19716R 25,5 30,38 7413,47 61,82 1.4310 52,0 | 78,9 | 51,8 | 25,4
T-19721R 30,5 16,88 7558,94 35,17 1.4310 83,1 | 83,1 | 74,4 | 91,8
T-19725R 30,5 30,38 7558,94 73,53 1.4310 54,6 | 76,9 | 57,4 | 29,6
T-19730R 35,5 16,88 7668,33 40,77 1.4310 82,8 | 86,9 | 81,0 | 80,4
T-19804R 20 18,75 9706,06 21,16 1.4310 67,3 | 81,8 | 69,0 | 51,0
T-19818R 28 18,75 10155,28 29,23 1.4310 78,4 | 87,9 | 80,0 | 67,4
T-19833R 36 18,75 10430,68 37,3 1.4310 89,3 | 93,9 | 90,2 | 83,7
Hasonló fémrugók száma: 29

Vámtarifaszám: 73202089; Torziós rugó T-17037R

Származási ország: DE, German; Torziós rugó T-17037R
