Torziós rugó T-18408R: Rozsdamentes acél Ø 0,8 x 4,4 x 40 mm / 0°

árlépcsők - Torziós rugó T-18408R

mennyiség egységár (EUR)
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Torziós rugó Vétel

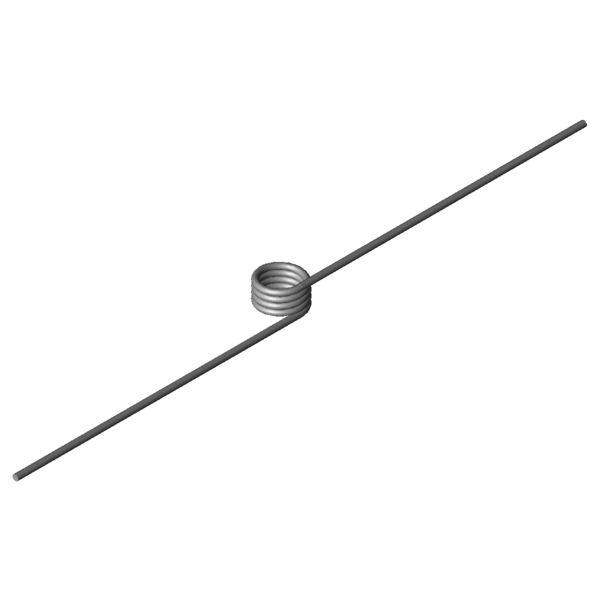

Termékkép Torziós rugó T-18408R
Termékkép Torziós rugó T-18408R
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-18408R

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány jobb - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 0 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 0,8 mm Huzalkeresztmetszet
Di 4,4 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 4 mm A rugótest hossza
Ls 40 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 16,85 Nmm (+/-) Tolerance maximum torque
Mn 59 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 59,43 fok A rugó legnagyobb forgásszöge
nt 4 Darab Tekervények száma
Ddmax 4 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 3,5 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,14 mm (+/-) tolerance of inner coil diameter
Gew 0,576 g A termék tömege
PG H - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-18408R: Rozsdamentes acél Ø 0,8 x 4,4 x 40 mm / 0°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-18408R: Rozsdamentes acél Ø 0,8 x 4,4 x 40 mm / 0°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-18408R: Rozsdamentes acél Ø 0,8 x 4,4 x 40 mm / 0°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-18408R: Rozsdamentes acél Ø 0,8 x 4,4 x 40 mm / 0°

erő-út-számítás Torziós rugó T-18408R

Érdeklődési képlet Torziós rugó T-18408R: Rozsdamentes acél Ø 0,8 x 4,4 x 40 mm / 0°

Érdeklődési képlet Torziós rugó T-18408R

Hasonló torziós rugók a Torziós rugó T-18408R: Rozsdamentes acél Ø 0,8 x 4,4 x 40 mm / 0°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-16144R 4,5 4 15,78 175,26 1.4310 42,1 | 86,8 | 30,3 | 9,1
T-16140R 4,5 1,5 15,78 50,06 1.4310 51,1 | 65,9 | 55,5 | 31,8
T-16164R 5,5 4 16,01 213,35 1.4310 38,6 | 80,8 | 27,5 | 7,6
T-16204R 3,37 5,04 29,44 103,89 1.4310 53,4 | 78,2 | 53,6 | 28,5
T-16200R 3,37 1,89 29,44 29,66 1.4310 72,5 | 67,5 | 49,9 | 100,0
T-16224R 4,37 5,04 30,29 133,56 1.4310 52,2 | 85,8 | 47,9 | 22,8
T-16220R 4,37 1,89 30,29 38,15 1.4310 70,9 | 75,1 | 57,8 | 80,0
T-16244R 5,37 5,04 30,87 163,52 1.4310 47,8 | 80,0 | 44,3 | 19,0
T-16240R 5,37 1,89 30,87 46,64 1.4310 67,1 | 69,3 | 65,4 | 66,7
T-16264R 6,37 5,04 31,27 192,93 1.4310 44,7 | 75,7 | 41,9 | 16,3
T-16304R 4,3 5,6 40,62 117,53 1.4310 60,0 | 85,6 | 59,7 | 34,8
T-16300R 4,3 2,1 40,62 33,59 1.4310 74,7 | 79,2 | 62,7 | 82,1
T-16324R 5,3 5,6 41,48 143,91 1.4310 55,2 | 80,6 | 55,8 | 29,0
T-16320R 5,3 2,1 41,48 41,09 1.4310 80,8 | 74,3 | 69,7 | 98,3
T-18408R 4,4 4 59 59,43 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18433R 6 4 60,96 80,3 1.4310 84,3 | 91,1 | 85,4 | 76,5
T-18429R 6 3,2 60,96 60,23 1.4310 93,4 | 84,4 | 97,7 | 98,1
T-18458R 7,2 4 61,92 95,9 1.4310 76,9 | 87,0 | 78,6 | 65,0
T-18504R 5,5 4 111,87 43,32 1.4310 62,6 | 86,7 | 62,8 | 38,4
T-18500R 5,5 3 111,87 28,88 1.4310 51,5 | 78,3 | 50,7 | 25,6
T-18508R 5,5 5 111,87 57,76 1.4310 68,7 | 80,0 | 75,0 | 51,3
T-18529R 7,5 4 115,59 58,51 1.4310 68,2 | 79,6 | 74,7 | 50,3
T-18650R 6,75 3,75 212,15 27,6 1.4310 41,5 | 74,3 | 37,1 | 12,9
T-16700R 7,5 4,2 275,27 25,28 1.4310 37,2 | 70,3 | 32,0 | 9,1
Hasonló fémrugók száma: 23

Vámtarifaszám: 73202089; Torziós rugó T-18408R

Származási ország: DE, German; Torziós rugó T-18408R
