Torziós rugó T-18922R: Rozsdamentes acél Ø 1,8 x 13,5 x 60 mm / 180°

árlépcsők - Torziós rugó T-18922R

mennyiség	egységár (EUR)
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Torziós rugó Vétel

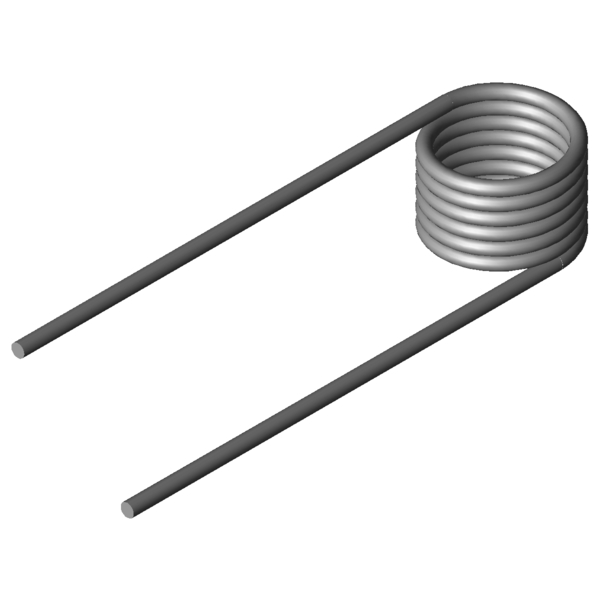

Termékkép Torziós rugó T-18922R

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-18922R

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Tekercselési irány	jobb	-	Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül)	180	fok	Szárállás (terhelés nélkül)
alpha1	-	fok	Az előfeszített rugó forgásszöge
F1	-	N	Előfeszített rugó által kifejtett rugóerő
M1	-	Nmm	Az előfeszített rugó által kifejtett nyomaték
alpha2	-	fok	A megfeszített rugó forgásszöge
F2	-	N	Feszített rugó által kifejtett rugóerő
M2	-	Nmm	A megfeszített rugó által kifejtett nyomaték
alphah	-	fok	Munkavégzési forgásszög
d	1,8	mm	Huzalkeresztmetszet
Di	13,5	mm	Tekervény belső átmérője
Dd	-	mm	Tüskeátmérő
LsH	-	mm	Az emelőkar szárhossza
LsR	-	mm	A nyugvó kar szárhossza
Lk0	13,5	mm	A rugótest hossza
Ls	60	mm	Szárhosszak
RH	-	mm	A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol	149,35	Nmm	(+/-) Tolerance maximum torque
Mn	572,76	Nmm	A rugó által kifejtett legnagyobb nyomaték
alphan	107,55	fok	A rugó legnagyobb forgásszöge
nt	6,5	Darab	Tekervények száma
Ddmax	11,7	mm	Legnagyobb lehetséges tüskeátmérő
Ddmin	8	mm	Legkisebb lehetséges tüskeátmérő
Ditol	0,35	mm	(+/-) tolerance of inner coil diameter
Gew	8,6746	g	A termék tömege
PG	K	-	A cikk árcsoportja

Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-18922R: Rozsdamentes acél Ø 1,8 x 13,5 x 60 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-18922R: Rozsdamentes acél Ø 1,8 x 13,5 x 60 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-18922R: Rozsdamentes acél Ø 1,8 x 13,5 x 60 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-18922R: Rozsdamentes acél Ø 1,8 x 13,5 x 60 mm / 180°

erő-út-számítás Torziós rugó T-18922R

Érdeklődési képlet Torziós rugó T-18922R: Rozsdamentes acél Ø 1,8 x 13,5 x 60 mm / 180°

Érdeklődési képlet Torziós rugó T-18922R

Hasonló torziós rugók a Torziós rugó T-18922R: Rozsdamentes acél Ø 1,8 x 13,5 x 60 mm / 180°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (fok)	Anyag	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
T-18710R	11,25	9,38	223,16	147,25	1.4310	52,8 \| 74,1 \| 56,0 \| 28,5
T-18735R	14,25	9,38	226,96	185,73	1.4310	49,9 \| 77,9 \| 48,8 \| 22,9
T-16722R	10,4	10,5	285,09	112,82	1.4310	65,8 \| 77,5 \| 72,6 \| 47,4
T-16734R	12,6	10,5	289,84	136,09	1.4310	62,6 \| 83,0 \| 64,8 \| 40,0
T-16746R	16,2	10,5	295,06	174,17	1.4310	56,0 \| 79,6 \| 56,6 \| 31,8
T-18810R	8,9	12	429,24	88,69	1.4310	83,6 \| 81,2 \| 78,7 \| 90,9
T-18835R	11,9	12	441,52	117,28	1.4310	81,2 \| 88,6 \| 84,4 \| 70,7
T-18860R	14,4	12	449,91	141,55	1.4310	75,8 \| 90,5 \| 77,3 \| 59,7
T-18910R	10	13,5	554,97	80,37	1.4310	84,8 \| 91,4 \| 85,8 \| 77,1
T-18922R	13,5	13,5	572,76	107,55	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18934R	16	13,5	581,21	126,97	1.4310	90,8 \| 94,8 \| 91,6 \| 86,0
T-19110R	11	15	798,72	83,67	1.4310	72,6 \| 87,2 \| 74,8 \| 55,8
T-19135R	15	15	825,31	113,04	1.4310	81,7 \| 90,0 \| 82,3 \| 72,9
T-19131R	15	9	825,31	60,86	1.4310	61,5 \| 82,2 \| 63,0 \| 39,3
T-19160R	18	15	838,31	135,12	1.4310	81,6 \| 85,0 \| 74,0 \| 85,8
T-16806R	11,5	12,38	1041,37	49,83	1.4310	53,9 \| 85,6 \| 50,7 \| 25,5
T-16816R	15,5	12,38	1076,95	66,53	1.4310	58,9 \| 86,3 \| 57,5 \| 32,9
T-16826R	18,5	12,38	1094,7	79,06	1.4310	61,0 \| 81,6 \| 62,9 \| 38,5
T-19202R	10	13,75	1422,19	40,66	1.4310	45,2 \| 81,4 \| 39,0 \| 15,2
T-19222R	13,5	13,75	1481,57	54,23	1.4310	51,4 \| 90,1 \| 44,5 \| 19,5
T-19242R	17,5	13,75	1524,2	69,63	1.4310	52,6 \| 82,4 \| 51,2 \| 24,3
T-16906R	11,5	15,4	1888,38	39,19	1.4310	41,2 \| 79,0 \| 33,4 \| 11,1
T-16902R	11,5	9,8	1888,38	21,77	1.4310	35,1 \| 74,0 \| 25,3 \| 6,1
T-16916R	15,5	15,4	1965,24	52,19	1.4310	44,2 \| 79,7 \| 38,8 \| 14,1
T-16912R	15,5	9,8	1965,24	28,99	1.4310	36,9 \| 74,7 \| 28,0 \| 7,9

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202089; Torziós rugó T-18922R

Származási ország: DE, German; Torziós rugó T-18922R
