Torziós rugó T-18946L: Rozsdamentes acél Ø 1,8 x 20,5 x 60 mm / 180°

árlépcsők - Torziós rugó T-18946L

mennyiség egységár (EUR)
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Torziós rugó Vétel

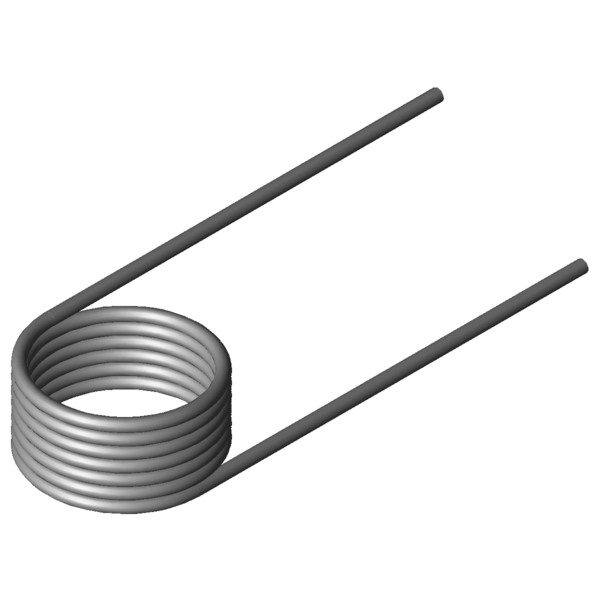

Termékkép Torziós rugó T-18946L
Termékkép Torziós rugó T-18946L
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-18946L

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány bal - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 180 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 1,8 mm Huzalkeresztmetszet
Di 20,5 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 13,5 mm A rugótest hossza
Ls 60 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 123,71 Nmm (+/-) Tolerance maximum torque
Mn 591,67 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 161,94 fok A rugó legnagyobb forgásszöge
nt 6,5 Darab Tekervények száma
Ddmax 17,4 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 12 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,5 mm (+/-) tolerance of inner coil diameter
Gew 11,5416 g A termék tömege
PG K - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-18946L: Rozsdamentes acél Ø 1,8 x 20,5 x 60 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-18946L: Rozsdamentes acél Ø 1,8 x 20,5 x 60 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-18946L: Rozsdamentes acél Ø 1,8 x 20,5 x 60 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-18946L: Rozsdamentes acél Ø 1,8 x 20,5 x 60 mm / 180°

erő-út-számítás Torziós rugó T-18946L

Érdeklődési képlet Torziós rugó T-18946L: Rozsdamentes acél Ø 1,8 x 20,5 x 60 mm / 180°

Érdeklődési képlet Torziós rugó T-18946L

Hasonló torziós rugók a Torziós rugó T-18946L: Rozsdamentes acél Ø 1,8 x 20,5 x 60 mm / 180°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-16746L 16,2 10,5 295,06 174,17 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18860L 14,4 12 449,91 141,55 1.4310 71,6 | 88,0 | 73,4 | 53,3
T-18885L 18,4 12 457,84 180,04 1.4310 78,3 | 87,7 | 80,6 | 66,6
T-18922L 13,5 13,5 572,76 107,55 1.4310 56,0 | 79,6 | 56,6 | 31,8
T-18934L 16 13,5 581,21 126,97 1.4310 61,2 | 84,8 | 61,8 | 37,0
T-18946L 20,5 13,5 591,67 161,94 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19135L 15 15 825,31 113,04 1.4310 68,4 | 84,4 | 70,7 | 50,0
T-19160L 18 15 838,31 135,12 1.4310 75,1 | 89,3 | 77,0 | 58,9
T-19156L 18 9 838,31 72,75 1.4310 45,0 | 81,9 | 38,5 | 14,7
T-19185L 23 15 853,09 171,81 1.4310 81,7 | 89,7 | 81,8 | 73,6
T-19181L 23 9 853,09 92,54 1.4310 61,6 | 81,9 | 63,3 | 39,6
T-16816L 15,5 12,38 1076,95 66,53 1.4310 41,4 | 80,9 | 32,8 | 10,5
T-16826L 18,5 12,38 1094,7 79,06 1.4310 55,0 | 87,3 | 51,4 | 26,4
T-16836L 23,5 12,38 1115,14 99,94 1.4310 58,8 | 86,3 | 57,4 | 32,7
T-19222L 13,5 13,75 1481,57 54,23 1.4310 42,9 | 78,7 | 36,7 | 13,4
T-19242L 17,5 13,75 1524,2 69,63 1.4310 47,6 | 85,2 | 40,9 | 16,7
T-19262L 22,5 13,75 1558,44 89,01 1.4310 51,5 | 87,1 | 46,5 | 20,9
T-16916L 15,5 15,4 1965,24 52,19 1.4310 38,9 | 75,9 | 31,2 | 9,7
T-16926L 19,5 15,4 2014,76 65,2 1.4310 43,0 | 82,4 | 34,8 | 11,8
T-16922L 19,5 9,8 2014,76 36,22 1.4310 36,6 | 77,3 | 25,9 | 6,6
T-16936L 24 15,4 2052,94 79,84 1.4310 44,1 | 79,1 | 39,1 | 14,2
Hasonló fémrugók száma: 20

Vámtarifaszám: 73202089; Torziós rugó T-18946L

Származási ország: DE, German; Torziós rugó T-18946L
