Torziós rugó T-19153R: Rozsdamentes acél Ø 2 x 18 x 70 mm / 270°

árlépcsők - Torziós rugó T-19153R

mennyiség egységár (EUR)
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Torziós rugó Vétel

Termékkép Torziós rugó T-19153R
Termékkép Torziós rugó T-19153R
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19153R

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány jobb - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 270 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 2 mm Huzalkeresztmetszet
Di 18 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 7,5 mm A rugótest hossza
Ls 70 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 232,19 Nmm (+/-) Tolerance maximum torque
Mn 838,31 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 57,14 fok A rugó legnagyobb forgásszöge
nt 2,75 Darab Tekervények száma
Ddmax 16,2 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 14,4 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,44 mm (+/-) tolerance of inner coil diameter
Gew 7,747 g A termék tömege
PG K - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19153R: Rozsdamentes acél Ø 2 x 18 x 70 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19153R: Rozsdamentes acél Ø 2 x 18 x 70 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19153R: Rozsdamentes acél Ø 2 x 18 x 70 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19153R: Rozsdamentes acél Ø 2 x 18 x 70 mm / 270°

erő-út-számítás Torziós rugó T-19153R

Érdeklődési képlet Torziós rugó T-19153R: Rozsdamentes acél Ø 2 x 18 x 70 mm / 270°

Érdeklődési képlet Torziós rugó T-19153R

Hasonló torziós rugók a Torziós rugó T-19153R: Rozsdamentes acél Ø 2 x 18 x 70 mm / 270°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-18832R 11,9 7,6 442,58 67,77 1.4310 56,3 | 79,0 | 57,4 | 32,5
T-18857R 14,4 7,6 449,91 81,66 1.4310 61,9 | 86,2 | 61,8 | 37,6
T-18853R 14,4 6 449,91 59,89 1.4310 68,6 | 80,0 | 74,5 | 51,2
T-18882R 18,4 7,6 457,84 103,85 1.4310 59,0 | 92,2 | 54,8 | 30,0
T-18878R 18,4 6 457,84 76,18 1.4310 63,9 | 85,9 | 64,8 | 41,0
T-18915R 13,5 6,76 572,76 45,55 1.4310 81,6 | 85,0 | 74,0 | 85,7
T-18919R 13,5 8,55 572,76 62,05 1.4310 75,8 | 84,2 | 80,2 | 62,9
T-18927R 16 6,76 581,21 53,78 1.4310 81,7 | 89,7 | 81,7 | 73,7
T-18931R 16 8,55 581,21 73,25 1.4310 72,2 | 88,9 | 73,7 | 54,1
T-18939R 20,5 6,76 591,67 68,59 1.4310 75,0 | 89,3 | 76,9 | 58,8
T-18943R 20,5 8,55 591,67 93,43 1.4310 65,8 | 88,5 | 65,9 | 43,2
T-19103R 11 7,5 798,72 35,45 1.4310 38,6 | 75,3 | 31,0 | 9,4
T-19128R 15 7,5 825,31 47,84 1.4310 90,2 | 94,4 | 91,1 | 85,0
T-19132R 15 9,5 825,31 65,2 1.4310 88,9 | 87,4 | 93,0 | 86,3
T-19153R 18 7,5 838,31 57,14 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19178R 23 7,5 853,09 72,72 1.4310 87,0 | 92,8 | 88,4 | 80,0
T-16803R 11,5 8,44 1041,37 30,45 1.4310 63,4 | 80,5 | 66,9 | 42,9
T-16813R 15,5 8,44 1076,95 40,66 1.4310 72,6 | 88,0 | 74,5 | 55,4
T-16823R 18,5 8,44 1094,7 48,31 1.4310 79,0 | 91,7 | 80,6 | 64,7
T-16833R 23,5 8,44 1115,14 61,07 1.4310 83,2 | 84,8 | 84,4 | 80,3
T-16913R 15,5 10,5 1965,24 31,89 1.4310 49,8 | 76,3 | 49,2 | 23,8
T-16923R 19,5 10,5 2014,76 39,84 1.4310 54,4 | 78,4 | 55,7 | 29,0
Hasonló fémrugók száma: 21

Vámtarifaszám: 73202089; Torziós rugó T-19153R

Származási ország: DE, German; Torziós rugó T-19153R

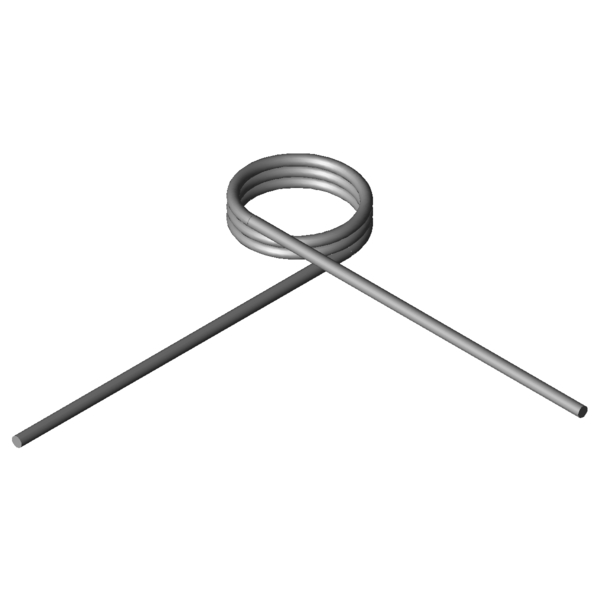

Termékkép - szárrugók T-19153R
