Torziós rugó T-19157L: Rozsdamentes acél Ø 2 x 18 x 70 mm / 270°

árlépcsők - Torziós rugó T-19157L

mennyiség	egységár (EUR)
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Torziós rugó Vétel

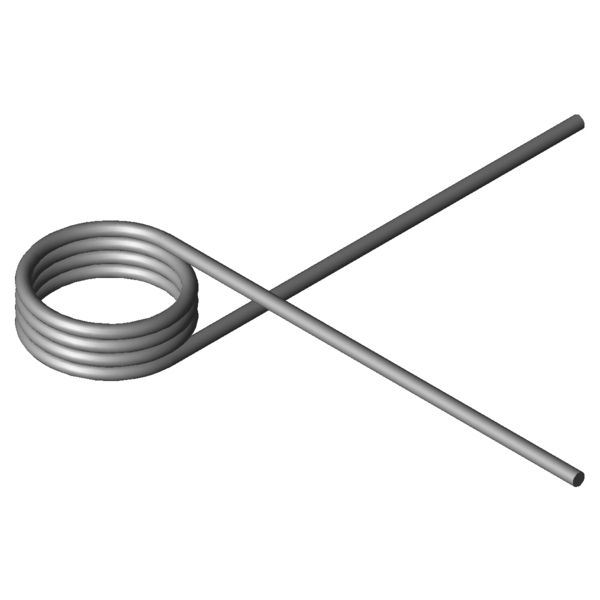

Termékkép Torziós rugó T-19157L

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19157L

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Tekercselési irány	bal	-	Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül)	270	fok	Szárállás (terhelés nélkül)
alpha1		fok	Az előfeszített rugó forgásszöge
F1		N	Előfeszített rugó által kifejtett rugóerő
M1		Nmm	Az előfeszített rugó által kifejtett nyomaték
alpha2		fok	A megfeszített rugó forgásszöge
F2		N	Feszített rugó által kifejtett rugóerő
M2		Nmm	A megfeszített rugó által kifejtett nyomaték
alphah		fok	Munkavégzési forgásszög
d	2	mm	Huzalkeresztmetszet
Di	18	mm	Tekervény belső átmérője
Dd		mm	Tüskeátmérő
LsH		mm	Az emelőkar szárhossza
LsR		mm	A nyugvó kar szárhossza
Lk0	9,5	mm	A rugótest hossza
Ls	70	mm	Szárhosszak
RH		mm	A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol	215,53	Nmm	(+/-) Tolerance maximum torque
Mn	838,31	Nmm	A rugó által kifejtett legnagyobb nyomaték
alphan	77,89	fok	A rugó legnagyobb forgásszöge
nt	3,75	Darab	Tekervények száma
Ddmax	16,2	mm	Legnagyobb lehetséges tüskeátmérő
Ddmin	14,4	mm	Legkisebb lehetséges tüskeátmérő
Ditol	0,44	mm	(+/-) tolerance of inner coil diameter
Gew	9,3029	g	A termék tömege
PG	K	-	A cikk árcsoportja

Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19157L: Rozsdamentes acél Ø 2 x 18 x 70 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19157L: Rozsdamentes acél Ø 2 x 18 x 70 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19157L: Rozsdamentes acél Ø 2 x 18 x 70 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19157L: Rozsdamentes acél Ø 2 x 18 x 70 mm / 270°

erő-út-számítás Torziós rugó T-19157L

Érdeklődési képlet Torziós rugó T-19157L: Rozsdamentes acél Ø 2 x 18 x 70 mm / 270°

Érdeklődési képlet Torziós rugó T-19157L

Hasonló torziós rugók a Torziós rugó T-19157L: Rozsdamentes acél Ø 2 x 18 x 70 mm / 270°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (fok)	Anyag	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
T-16747L	16,2	12,25	295,06	207,66	1.4310	42,9 \| 79,2 \| 36,4 \| 13,2
T-16743L	16,2	6,65	295,06	100,48	1.4310	53,4 \| 76,7 \| 56,4 \| 27,3
T-18857L	14,4	7,6	449,91	81,66	1.4310	61,9 \| 86,2 \| 61,8 \| 37,6
T-18882L	18,4	7,6	457,84	103,85	1.4310	59,0 \| 92,2 \| 54,8 \| 30,0
T-18878L	18,4	6	457,84	76,18	1.4310	63,9 \| 85,9 \| 64,8 \| 41,0
T-18886L	18,4	14	457,84	214,72	1.4310	49,1 \| 81,9 \| 45,4 \| 19,8
T-18919L	13,5	8,55	572,76	62,05	1.4310	75,8 \| 84,2 \| 80,2 \| 62,9
T-18931L	16	8,55	581,21	73,25	1.4310	72,2 \| 88,9 \| 73,7 \| 54,1
T-18927L	16	6,75	581,21	53,72	1.4310	81,7 \| 89,6 \| 81,7 \| 73,7
T-18943L	20,5	8,55	591,67	93,43	1.4310	65,8 \| 88,5 \| 65,9 \| 43,2
T-18939L	20,5	6,75	591,67	68,51	1.4310	75,0 \| 89,3 \| 77,0 \| 58,9
T-19107L	11	9,5	798,72	48,31	1.4310	76,9 \| 87,0 \| 78,7 \| 65,1
T-19132L	15	9,5	825,31	65,2	1.4310	88,9 \| 87,4 \| 93,0 \| 86,3
T-19128L	15	7,5	825,31	47,84	1.4310	90,2 \| 94,4 \| 91,1 \| 85,0
T-19157L	18	9,5	838,31	77,89	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19182L	23	9,5	853,09	99,09	1.4310	87,1 \| 92,8 \| 88,4 \| 80,0
T-19178L	23	7,5	853,09	72,72	1.4310	87,0 \| 92,8 \| 88,4 \| 80,0
T-16803L	11,5	8,44	1041,37	30,45	1.4310	63,4 \| 80,5 \| 66,9 \| 42,9
T-16813L	15,5	8,44	1076,95	40,66	1.4310	72,6 \| 88,0 \| 74,5 \| 55,4
T-16823L	18,5	8,44	1094,7	48,31	1.4310	79,0 \| 91,7 \| 80,6 \| 64,7
T-16833L	23,5	8,44	1115,14	61,07	1.4310	83,2 \| 84,8 \| 84,4 \| 80,3
T-16903L	11,5	10,5	1888,38	23,95	1.4310	42,2 \| 75,3 \| 37,6 \| 13,7
T-16913L	15,5	10,5	1965,24	31,89	1.4310	49,8 \| 76,3 \| 49,2 \| 23,8
T-16923L	19,5	10,5	2014,76	39,84	1.4310	54,4 \| 78,4 \| 55,7 \| 29,0
T-16933L	24	10,5	2052,94	48,79	1.4310	52,1 \| 79,0 \| 51,7 \| 25,6
T-17013L	17	12	2827,78	29,69	1.4310	41,3 \| 78,7 \| 33,9 \| 11,3
T-17023L	22	12	2909,76	38,12	1.4310	42,5 \| 74,5 \| 38,9 \| 14,1

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202089; Torziós rugó T-19157L

Származási ország: DE, German; Torziós rugó T-19157L
