Torziós rugó T-19177R: Rozsdamentes acél Ø 2 x 23 x 70 mm / 180°

árlépcsők - Torziós rugó T-19177R

mennyiség egységár (EUR)
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Torziós rugó Vétel

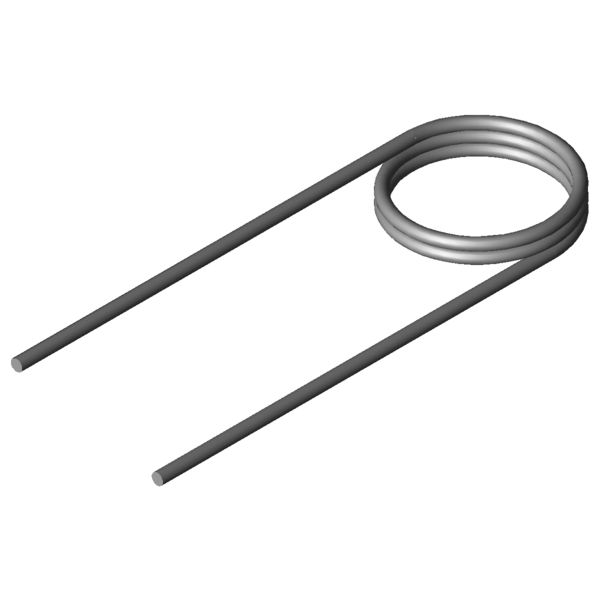

Termékkép Torziós rugó T-19177R
Termékkép Torziós rugó T-19177R
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19177R

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány jobb - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 180 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 2 mm Huzalkeresztmetszet
Di 23 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 7 mm A rugótest hossza
Ls 70 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 212,48 Nmm (+/-) Tolerance maximum torque
Mn 853,09 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 66,09 fok A rugó legnagyobb forgásszöge
nt 2,5 Darab Tekervények száma
Ddmax 20,7 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 18,4 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,56 mm (+/-) tolerance of inner coil diameter
Gew 8,3305 g A termék tömege
PG K - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19177R: Rozsdamentes acél Ø 2 x 23 x 70 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19177R: Rozsdamentes acél Ø 2 x 23 x 70 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19177R: Rozsdamentes acél Ø 2 x 23 x 70 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19177R: Rozsdamentes acél Ø 2 x 23 x 70 mm / 180°

erő-út-számítás Torziós rugó T-19177R

Érdeklődési képlet Torziós rugó T-19177R: Rozsdamentes acél Ø 2 x 23 x 70 mm / 180°

Érdeklődési képlet Torziós rugó T-19177R

Hasonló torziós rugók a Torziós rugó T-19177R: Rozsdamentes acél Ø 2 x 23 x 70 mm / 180°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-18856R 14,4 7,2 449,91 76,24 1.4310 65,1 | 79,9 | 69,7 | 45,7
T-18881R 18,4 7,2 457,84 96,94 1.4310 61,1 | 85,7 | 60,9 | 36,6
T-18877R 18,4 5,6 457,84 69,27 1.4310 68,6 | 80,0 | 74,5 | 51,2
T-18914R 13,5 6,3 572,76 41,37 1.4310 79,2 | 79,6 | 64,9 | 93,2
T-18918R 13,5 8,1 572,76 57,91 1.4310 77,5 | 78,4 | 77,4 | 76,6
T-18926R 16 6,3 581,21 48,84 1.4310 82,1 | 83,2 | 71,0 | 92,2
T-18930R 16 8,1 581,21 68,37 1.4310 76,8 | 82,0 | 82,4 | 65,9
T-18938R 20,5 6,3 591,67 62,28 1.4310 81,7 | 89,7 | 81,8 | 73,6
T-18942R 20,5 8,1 591,67 87,2 1.4310 71,2 | 88,5 | 72,6 | 52,6
T-19102R 11 7 798,72 32,21 1.4310 68,6 | 82,6 | 71,2 | 52,1
T-19127R 15 7 825,31 43,5 1.4310 79,2 | 88,4 | 81,3 | 68,0
T-19131R 15 9 825,31 60,86 1.4310 90,2 | 81,0 | 94,4 | 95,2
T-19152R 18 7 838,31 51,99 1.4310 87,1 | 92,8 | 88,5 | 80,1
T-19156R 18 9 838,31 72,75 1.4310 89,7 | 85,3 | 94,6 | 89,3
T-19177R 23 7 853,09 66,09 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16802R 11,5 7,88 1041,37 27,69 1.4310 57,4 | 75,9 | 61,9 | 34,3
T-16812R 15,5 7,88 1076,95 36,96 1.4310 64,5 | 81,7 | 67,6 | 44,3
T-16822R 18,5 7,88 1094,7 43,92 1.4310 70,0 | 86,1 | 72,2 | 51,8
T-16832R 23,5 7,88 1115,14 55,52 1.4310 78,8 | 91,9 | 80,3 | 64,3
T-16922R 19,5 9,8 2014,76 36,22 1.4310 49,2 | 75,9 | 48,6 | 23,2
T-16932R 24 9,8 2052,94 44,36 1.4310 53,9 | 79,6 | 54,3 | 27,9
T-17022R 22 11,2 2909,76 34,65 1.4310 43,3 | 73,6 | 40,9 | 15,4
Hasonló fémrugók száma: 21

Vámtarifaszám: 73202089; Torziós rugó T-19177R

Származási ország: DE, German; Torziós rugó T-19177R
