Torziós rugó T-19184L: Rozsdamentes acél Ø 2 x 23 x 70 mm / 90°

árlépcsők - Torziós rugó T-19184L

mennyiség egységár (EUR)
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Torziós rugó Vétel

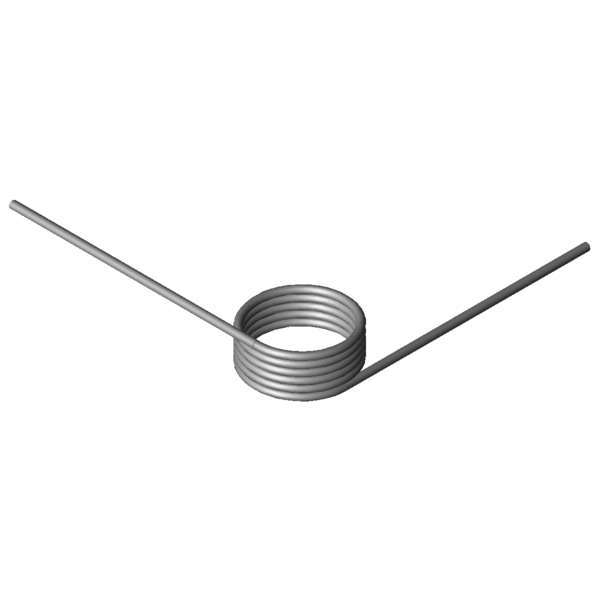

Termékkép Torziós rugó T-19184L
Termékkép Torziós rugó T-19184L
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19184L

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány bal - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 90 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 2 mm Huzalkeresztmetszet
Di 23 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 12,5 mm A rugótest hossza
Ls 70 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 177,82 Nmm (+/-) Tolerance maximum torque
Mn 853,09 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 138,72 fok A rugó legnagyobb forgásszöge
nt 5,25 Darab Tekervények száma
Ddmax 20,7 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 18,4 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,56 mm (+/-) tolerance of inner coil diameter
Gew 13,6787 g A termék tömege
PG K - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19184L: Rozsdamentes acél Ø 2 x 23 x 70 mm / 90°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19184L: Rozsdamentes acél Ø 2 x 23 x 70 mm / 90°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19184L: Rozsdamentes acél Ø 2 x 23 x 70 mm / 90°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19184L: Rozsdamentes acél Ø 2 x 23 x 70 mm / 90°

erő-út-számítás Torziós rugó T-19184L

Érdeklődési képlet Torziós rugó T-19184L: Rozsdamentes acél Ø 2 x 23 x 70 mm / 90°

Érdeklődési képlet Torziós rugó T-19184L

Hasonló torziós rugók a Torziós rugó T-19184L: Rozsdamentes acél Ø 2 x 23 x 70 mm / 90°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-18884L 18,4 10 457,84 145,45 1.4310 68,6 | 80,0 | 74,5 | 51,2
T-18933L 16 11,25 581,21 102,56 1.4310 82,1 | 83,2 | 71,0 | 92,2
T-18945L 20,5 11,25 591,67 130,8 1.4310 81,7 | 89,7 | 81,8 | 73,6
T-19134L 15 12,5 825,31 91,34 1.4310 79,3 | 88,4 | 81,3 | 68,1
T-19159L 18 12,5 838,31 109,13 1.4310 87,1 | 92,8 | 88,5 | 80,1
T-19184L 23 12,5 853,09 138,72 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16825L 18,5 9,56 1094,7 57,1 1.4310 57,9 | 81,9 | 59,5 | 32,1
T-16835L 23,5 9,56 1115,14 72,18 1.4310 63,9 | 87,7 | 64,3 | 39,8
T-19241L 17,5 10,63 1524,2 50,31 1.4310 48,9 | 80,4 | 46,1 | 20,3
T-19261L 22,5 10,63 1558,44 64,3 1.4310 54,5 | 87,6 | 50,5 | 25,4
T-16915L 15,5 11,9 1965,24 37,69 1.4310 41,7 | 78,0 | 35,3 | 11,8
T-16925L 19,5 11,9 2014,76 47,09 1.4310 45,4 | 83,8 | 38,1 | 14,4
T-16921L 19,5 9,1 2014,76 32,6 1.4310 39,7 | 76,3 | 32,9 | 10,0
T-16935L 24 11,9 2052,94 57,66 1.4310 48,8 | 87,5 | 41,6 | 17,3
T-16931L 24 9,1 2052,94 39,92 1.4310 42,4 | 80,0 | 35,2 | 12,0
T-19321L 16 12,75 2459,2 37,23 1.4310 39,4 | 78,1 | 30,8 | 9,3
T-19341L 21 12,75 2533,79 48,42 1.4310 43,8 | 85,3 | 34,3 | 11,8
T-19361L 26 12,75 2582,84 59,62 1.4310 45,5 | 84,4 | 38,0 | 14,2
T-17015L 17 13,6 2827,78 35,09 1.4310 37,2 | 76,1 | 27,7 | 7,6
T-17011L 17 10,4 2827,78 24,3 1.4310 34,1 | 73,2 | 23,8 | 5,3
T-17025L 22 13,6 2909,76 45,05 1.4310 41,3 | 83,4 | 30,9 | 9,5
Hasonló fémrugók száma: 20

Vámtarifaszám: 73202089; Torziós rugó T-19184L

Származási ország: DE, German; Torziós rugó T-19184L

Termékkép - szárrugók T-19184L

Termékkép - szárrugók T-19184L
