Torziós rugó T-19220R: Rozsdamentes acél Ø 2,5 x 13,5 x 75 mm / 0°

árlépcsők - Torziós rugó T-19220R

mennyiség egységár (EUR)
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Torziós rugó Vétel

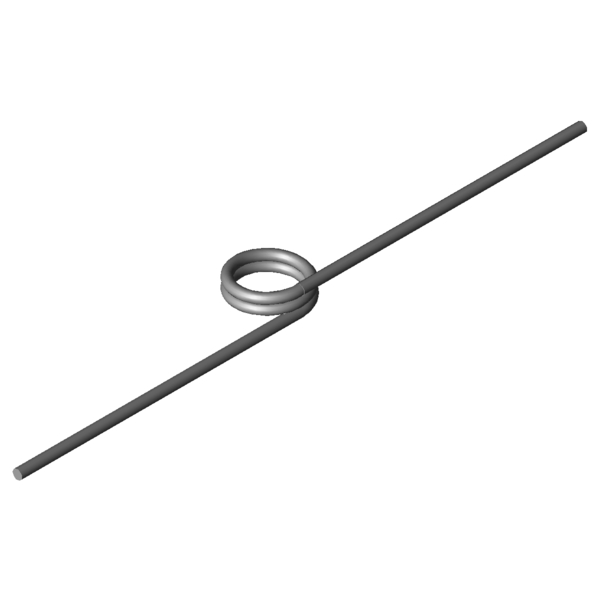

Termékkép Torziós rugó T-19220R
Termékkép Torziós rugó T-19220R
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19220R

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány jobb - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 0 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 2,5 mm Huzalkeresztmetszet
Di 13,5 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 7,5 mm A rugótest hossza
Ls 75 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 611,88 Nmm (+/-) Tolerance maximum torque
Mn 1481,57 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 24,1 fok A rugó legnagyobb forgásszöge
nt 2 Darab Tekervények száma
Ddmax 12,1 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 10,8 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,34 mm (+/-) tolerance of inner coil diameter
Gew 9,6962 g A termék tömege
PG L - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19220R: Rozsdamentes acél Ø 2,5 x 13,5 x 75 mm / 0°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19220R: Rozsdamentes acél Ø 2,5 x 13,5 x 75 mm / 0°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19220R: Rozsdamentes acél Ø 2,5 x 13,5 x 75 mm / 0°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19220R: Rozsdamentes acél Ø 2,5 x 13,5 x 75 mm / 0°

erő-út-számítás Torziós rugó T-19220R

Érdeklődési képlet Torziós rugó T-19220R: Rozsdamentes acél Ø 2,5 x 13,5 x 75 mm / 0°

Érdeklődési képlet Torziós rugó T-19220R

Hasonló torziós rugók a Torziós rugó T-19220R: Rozsdamentes acél Ø 2,5 x 13,5 x 75 mm / 0°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-18904R 10 7,2 554,97 37,1 1.4310 52,1 | 80,7 | 51,2 | 24,3
T-18916R 13,5 7,2 572,76 49,64 1.4310 81,7 | 90,0 | 82,3 | 73,0
T-18920R 13,5 9 572,76 66,19 1.4310 72,8 | 89,6 | 74,1 | 54,7
T-18912R 13,5 5,4 572,76 33,09 1.4310 55,1 | 81,3 | 55,7 | 28,2
T-18928R 16 7,2 581,21 58,6 1.4310 77,9 | 91,3 | 79,7 | 62,7
T-18932R 16 9 581,21 78,14 1.4310 68,8 | 90,9 | 68,6 | 47,0
T-19104R 11 8 798,72 38,6 1.4310 84,3 | 91,1 | 85,4 | 76,4
T-19129R 15 8 825,31 52,18 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19125R 15 6 825,31 34,82 1.4310 61,4 | 83,3 | 62,5 | 38,6
T-16800R 11,5 6,75 1041,37 22,15 1.4310 59,3 | 83,3 | 60,9 | 33,6
T-16804R 11,5 9 1041,37 33,22 1.4310 68,9 | 84,8 | 71,5 | 50,5
T-16810R 15,5 6,75 1076,95 29,57 1.4310 66,7 | 90,0 | 66,7 | 43,4
T-16814R 15,5 9 1076,95 44,35 1.4310 79,2 | 91,5 | 80,8 | 65,1
T-19200R 10 7,5 1422,19 18,11 1.4310 85,1 | 91,4 | 85,6 | 78,3
T-19220R 13,5 7,5 1481,57 24,1 1.4310 54,9 | 87,9 | 50,9 | 25,7
T-19240R 17,5 7,5 1524,2 30,99 1.4310 58,5 | 86,5 | 56,8 | 32,2
T-16900R 11,5 8,4 1888,38 17,42 1.4310 44,7 | 81,1 | 38,5 | 14,6
T-16910R 15,5 8,4 1965,24 23,2 1.4310 49,9 | 87,8 | 43,2 | 18,7
T-19300R 12 9 2364,22 17,35 1.4310 41,4 | 78,5 | 34,1 | 11,6
T-19320R 16 9 2459,2 22,93 1.4310 45,5 | 83,1 | 38,8 | 14,7
T-17000R 12,5 9,6 2709,97 16,09 1.4310 38,8 | 76,4 | 30,6 | 9,4
Hasonló fémrugók száma: 20

Vámtarifaszám: 73202089; Torziós rugó T-19220R

Származási ország: DE, German; Torziós rugó T-19220R
