Torziós rugó T-19302L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 180°

árlépcsők - Torziós rugó T-19302L

mennyiség egységár (EUR)
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torziós rugó Vétel

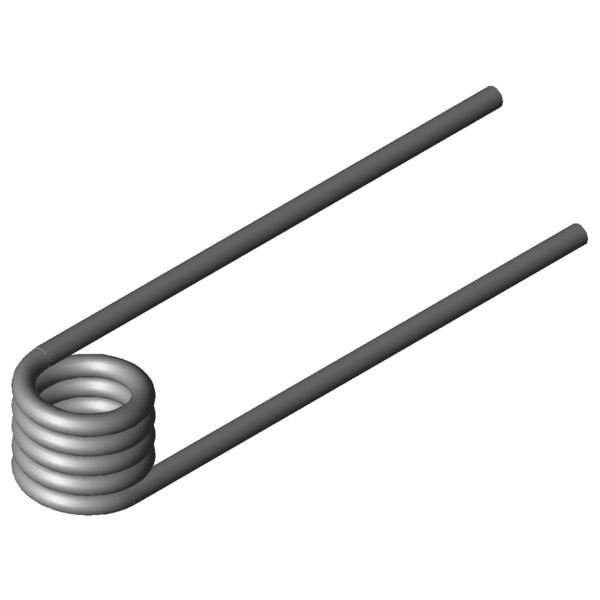

Termékkép Torziós rugó T-19302L
Termékkép Torziós rugó T-19302L
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19302L

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány bal - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 180 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 3 mm Huzalkeresztmetszet
Di 12 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 16,5 mm A rugótest hossza
Ls 80 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 984,68 Nmm (+/-) Tolerance maximum torque
Mn 2364,22 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 39,15 fok A rugó legnagyobb forgásszöge
nt 4,5 Darab Tekervények száma
Ddmax 10,8 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 9,6 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,31 mm (+/-) tolerance of inner coil diameter
Gew 20,7336 g A termék tömege
PG M - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19302L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19302L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19302L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19302L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 180°

erő-út-számítás Torziós rugó T-19302L

Érdeklődési képlet Torziós rugó T-19302L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 180°

Érdeklődési képlet Torziós rugó T-19302L

Hasonló torziós rugók a Torziós rugó T-19302L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 180°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-18934L 16 13,5 581,21 126,97 1.4310 35,9 | 72,3 | 27,7 | 7,6
T-19110L 11 15 798,72 83,67 1.4310 46,4 | 83,1 | 40,3 | 15,8
T-19106L 11 9 798,72 45,07 1.4310 53,5 | 71,0 | 60,3 | 29,3
T-19135L 15 15 825,31 113,04 1.4310 42,0 | 79,2 | 34,8 | 12,1
T-19160L 18 15 838,31 135,12 1.4310 39,1 | 74,7 | 32,2 | 10,3
T-16806L 11,5 12,38 1041,37 49,83 1.4310 59,3 | 82,0 | 61,3 | 34,6
T-16802L 11,5 7,88 1041,37 27,69 1.4310 64,2 | 72,9 | 57,4 | 62,3
T-16816L 15,5 12,38 1076,95 66,53 1.4310 51,6 | 75,8 | 52,2 | 26,8
T-19202L 10 13,75 1422,19 40,66 1.4310 73,2 | 83,3 | 78,2 | 57,9
T-19222L 13,5 13,75 1481,57 54,23 1.4310 66,0 | 85,2 | 67,4 | 45,2
T-19242L 17,5 13,75 1524,2 69,63 1.4310 58,3 | 78,4 | 60,3 | 36,2
T-16906L 11,5 15,4 1888,38 39,19 1.4310 87,9 | 94,2 | 89,9 | 79,8
T-16902L 11,5 9,8 1888,38 21,77 1.4310 73,4 | 82,9 | 67,7 | 69,6
T-16916L 15,5 15,4 1965,24 52,19 1.4310 76,5 | 88,0 | 79,1 | 62,4
T-19302L 12 16,5 2364,22 39,15 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19322L 16 16,5 2459,2 51,53 1.4310 85,6 | 91,7 | 86,1 | 79,0
T-17006L 12,5 17,6 2709,97 36,19 1.4310 88,3 | 94,5 | 89,8 | 80,6
T-17002L 12,5 11,2 2709,97 20,11 1.4310 66,7 | 85,9 | 69,3 | 44,8
T-17016L 17 17,6 2827,78 48,59 1.4310 88,2 | 86,0 | 82,1 | 96,4
T-19402L 12,4 19,8 3909,65 33,31 1.4310 70,7 | 87,8 | 72,8 | 51,5
Hasonló fémrugók száma: 19

Vámtarifaszám: 73202089; Torziós rugó T-19302L

Származási ország: DE, German; Torziós rugó T-19302L
