Torziós rugó T-19304L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 0°

árlépcsők - Torziós rugó T-19304L

mennyiség egységár (EUR)
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torziós rugó Vétel

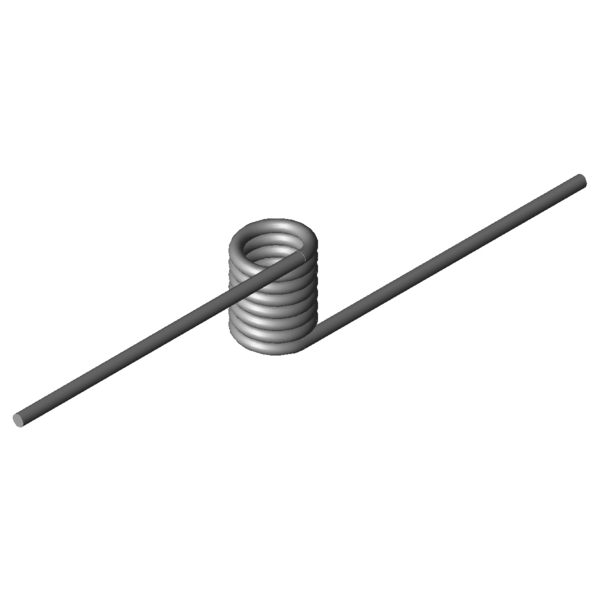

Termékkép Torziós rugó T-19304L
Termékkép Torziós rugó T-19304L
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19304L

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány bal - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 0 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 3 mm Huzalkeresztmetszet
Di 12 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 24 mm A rugótest hossza
Ls 80 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 885,61 Nmm (+/-) Tolerance maximum torque
Mn 2364,22 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 60,86 fok A rugó legnagyobb forgásszöge
nt 7 Darab Tekervények száma
Ddmax 10,8 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 9,6 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,31 mm (+/-) tolerance of inner coil diameter
Gew 27,2973 g A termék tömege
PG M - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19304L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 0°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19304L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 0°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19304L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 0°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19304L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 0°

erő-út-számítás Torziós rugó T-19304L

Érdeklődési képlet Torziós rugó T-19304L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 0°

Érdeklődési képlet Torziós rugó T-19304L

Hasonló torziós rugók a Torziós rugó T-19304L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 0°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-19108L 11 10 798,72 51,55 1.4310 55,3 | 66,7 | 59,2 | 39,9
T-16808L 11,5 18 1041,37 77,52 1.4310 59,3 | 81,9 | 61,3 | 34,6
T-16804L 11,5 9 1041,37 33,22 1.4310 66,5 | 69,4 | 49,3 | 80,7
T-16800L 11,5 6,75 1041,37 22,15 1.4310 63,1 | 66,3 | 40,2 | 82,6
T-16818L 15,5 18 1076,95 103,49 1.4310 51,6 | 75,8 | 52,2 | 26,8
T-16828L 18,5 18 1094,7 122,98 1.4310 47,5 | 71,6 | 47,9 | 22,9
T-19204L 10 20 1422,19 63,29 1.4310 73,1 | 83,3 | 78,2 | 57,8
T-19224L 13,5 20 1481,57 84,27 1.4310 66,0 | 85,2 | 67,4 | 45,3
T-19244L 17,5 20 1524,2 108,35 1.4310 58,3 | 78,4 | 60,3 | 36,2
T-16908L 11,5 22,4 1888,38 60,96 1.4310 87,9 | 94,2 | 89,9 | 79,7
T-16904L 11,5 11,2 1888,38 26,12 1.4310 64,6 | 78,6 | 61,4 | 53,7
T-16900L 11,5 8,4 1888,38 17,42 1.4310 54,9 | 74,7 | 54,2 | 35,8
T-16918L 15,5 22,4 1965,24 81,18 1.4310 76,5 | 88,0 | 79,0 | 62,3
T-16928L 19,5 22,4 2014,76 101,42 1.4310 68,8 | 82,7 | 72,6 | 51,1
T-19304L 12 24 2364,22 60,86 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19324L 16 24 2459,2 80,13 1.4310 85,6 | 91,7 | 86,0 | 79,0
T-17008L 12,5 25,6 2709,97 56,3 1.4310 88,4 | 94,5 | 89,9 | 80,7
T-17004L 12,5 12,8 2709,97 24,13 1.4310 59,7 | 81,0 | 63,4 | 34,6
T-17000L 12,5 9,6 2709,97 16,09 1.4310 52,2 | 76,6 | 56,8 | 23,1
T-17018L 17 25,6 2827,78 75,58 1.4310 88,1 | 86,0 | 82,1 | 96,3
T-19404L 12,4 28,8 3909,65 51,8 1.4310 70,7 | 87,8 | 72,8 | 51,5
T-19400L 12,4 10,8 3909,65 14,81 1.4310 44,1 | 75,0 | 42,4 | 14,7
T-19424L 17,4 28,8 4113,81 71,47 1.4310 72,4 | 78,5 | 71,3 | 67,5
T-19504L 17,5 32 5491,74 64,13 1.4310 62,4 | 72,9 | 69,0 | 45,4
Hasonló fémrugók száma: 23

Vámtarifaszám: 73202089; Torziós rugó T-19304L

Származási ország: DE, German; Torziós rugó T-19304L

Termékkép - szárrugók T-19304L

Termékkép - szárrugók T-19304L
