Torziós rugó T-19401R: Rozsdamentes acél Ø 3,6 x 12,4 x 85 mm / 90°

árlépcsők - Torziós rugó T-19401R

mennyiség egységár (EUR)
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torziós rugó Vétel

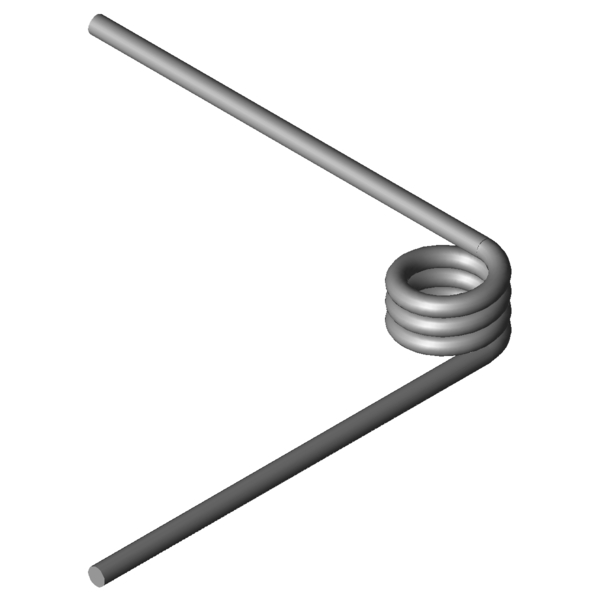

Termékkép Torziós rugó T-19401R
Termékkép Torziós rugó T-19401R
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19401R

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány jobb - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 90 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 3,6 mm Huzalkeresztmetszet
Di 12,4 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 15,3 mm A rugótest hossza
Ls 85 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 1951,34 Nmm (+/-) Tolerance maximum torque
Mn 3909,65 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 24,06 fok A rugó legnagyobb forgásszöge
nt 3,25 Darab Tekervények száma
Ddmax 11,1 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 9,9 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,32 mm (+/-) tolerance of inner coil diameter
Gew 26,7523 g A termék tömege
PG M - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19401R: Rozsdamentes acél Ø 3,6 x 12,4 x 85 mm / 90°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19401R: Rozsdamentes acél Ø 3,6 x 12,4 x 85 mm / 90°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19401R: Rozsdamentes acél Ø 3,6 x 12,4 x 85 mm / 90°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19401R: Rozsdamentes acél Ø 3,6 x 12,4 x 85 mm / 90°

erő-út-számítás Torziós rugó T-19401R

Érdeklődési képlet Torziós rugó T-19401R: Rozsdamentes acél Ø 3,6 x 12,4 x 85 mm / 90°

Érdeklődési képlet Torziós rugó T-19401R

Hasonló torziós rugók a Torziós rugó T-19401R: Rozsdamentes acél Ø 3,6 x 12,4 x 85 mm / 90°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-16809R 11,5 20,81 1041,37 91,36 1.4310 36,6 | 76,3 | 26,5 | 7,0
T-16805R 11,5 9,56 1041,37 35,99 1.4310 45,7 | 72,6 | 46,7 | 17,8
T-16819R 15,5 20,81 1076,95 121,97 1.4310 33,7 | 72,0 | 23,6 | 5,4
T-19201R 10 10,63 1422,19 29,34 1.4310 54,1 | 73,2 | 59,2 | 29,8
T-19221R 13,5 10,63 1481,57 39,12 1.4310 50,0 | 76,9 | 49,7 | 23,3
T-19225R 13,5 23,13 1481,57 99,12 1.4310 38,7 | 75,8 | 31,1 | 9,2
T-16905R 11,5 11,9 1888,38 28,3 1.4310 63,5 | 82,8 | 66,7 | 41,1
T-16901R 11,5 9,1 1888,38 19,59 1.4310 66,9 | 76,7 | 64,9 | 59,3
T-16915R 15,5 11,9 1965,24 37,69 1.4310 55,9 | 78,5 | 57,1 | 32,1
T-19301R 12 12,75 2364,22 28,25 1.4310 70,7 | 87,8 | 72,8 | 51,5
T-19321R 16 12,75 2459,2 37,23 1.4310 61,9 | 81,4 | 63,8 | 40,6
T-17005R 12,5 13,6 2709,97 26,14 1.4310 78,9 | 92,3 | 80,7 | 63,8
T-17001R 12,5 10,4 2709,97 18,1 1.4310 83,3 | 85,4 | 72,3 | 92,1
T-17015R 17 13,6 2827,78 35,09 1.4310 67,9 | 83,6 | 70,4 | 49,6
T-19401R 12,4 15,3 3909,65 24,06 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19421R 17,4 15,3 4113,81 33,15 1.4310 83,5 | 90,4 | 83,8 | 76,4
T-19501R 17,5 17 5491,74 29,73 1.4310 82,5 | 83,6 | 76,1 | 88,0
Hasonló fémrugók száma: 16

Vámtarifaszám: 73202089; Torziós rugó T-19401R

Származási ország: DE, German; Torziós rugó T-19401R
