Molla di compressione D-166 Acciaio per molle Ø 1 x 7,3 x 25 mm

Prezzi a scalare - Molla di compressione D-166

Quantità	Prezzo singolo [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Molla di compressione Acquistare

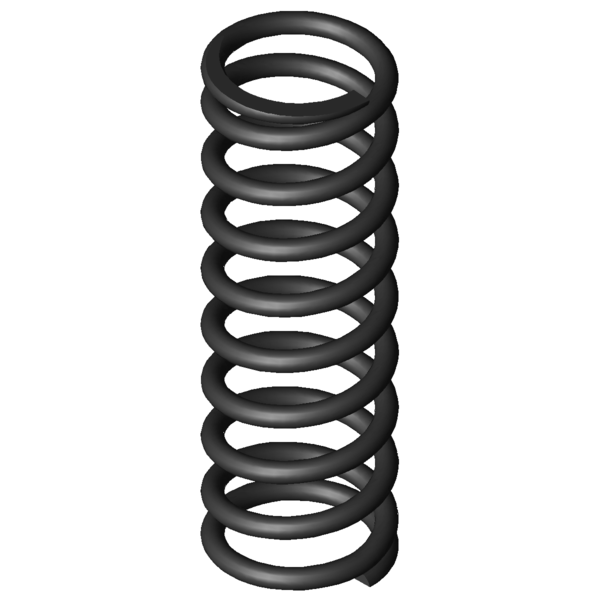

Immagine del prodotto Molla di compressione D-166

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-166

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	7,3	mm	Diametro medio delle spire
De	8,3	mm	Diametro esterno delle spire
Dd	5,8	mm	Diametro maggiore della spina
Dh	8,4	mm	Diametro minore del cono
L0	25	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	44,39	N	Allungamento sotto carico massimo statico
Ln	11,44	mm	Lunghezza minima a carico statico
sn	13,56	mm	Escursione elastica massima a carico statico
Fndyn	42,031	N	Allungamento sotto carico massimo dinamico
Lndyn	12,16	mm	Lunghezza minima a carico dinamico
shdyn	6,34	mm	Escursione elastica massima a carico dinamico
S	3	mm	Passo della molla (da centro spira a centro spira)
n	8	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	3,273	N/mm	Costante della molla
Gew	1,4238	g	Peso dell’articolo
Fntol	3,05	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	3,02	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,25	mm	(+/-) Tolleranza del diametro delle spire
L0tol	0,72	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	C	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-166 Acciaio per molle Ø 1 x 7,3 x 25 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-166 Acciaio per molle Ø 1 x 7,3 x 25 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-166 Acciaio per molle Ø 1 x 7,3 x 25 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-166 Acciaio per molle Ø 1 x 7,3 x 25 mm

calcolo del percorso della forza Molla di compressione D-166

Modulo di richiesta Molla di compressione D-166 Acciaio per molle Ø 1 x 7,3 x 25 mm

Modulo di richiesta Molla di compressione D-166

Molle di compressione simili per Molla di compressione D-166 Acciaio per molle Ø 1 x 7,3 x 25 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-166	EN 10270-1	1	8,3	25	44,39	11,44	13,56	8	3,273	100,0 \| 100,0 \| 100,0 \| 100,0
VD-166	1.4310	1	8,3	25	38,126	11,44	13,56	8	2,812	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-063O	7,6	23	0,323	EN 10270-1	5,868	4,86	18,14	43,9 \| 77,9 \| 44,0 \| 9,9
D-063J	8,5	23,4	0,355	EN 10270-1	7,036	3,6	19,8	44,5 \| 80,4 \| 42,2 \| 10,9
D-090E	9	23,9	0,441	EN 10270-1	8,829	3,9	20	46,1 \| 80,9 \| 43,8 \| 13,5
D-092	8,63	24,5	0,57	EN 10270-1	10,595	5,91	18,59	50,5 \| 85,7 \| 48,4 \| 17,4
D-115H-11	7,8	24,7	0,719	EN 10270-1	10,761	9,74	14,96	55,7 \| 87,6 \| 57,4 \| 22,0
D-098	6,93	25,5	0,755	EN 10270-1	13,249	7,95	17,55	52,7 \| 81,5 \| 53,6 \| 23,1
D-127D	8,3	29	1,164	EN 10270-1	22,137	9,98	19,02	61,6 \| 88,7 \| 60,6 \| 35,6
D-127E-04	8	28,8	1,315	EN 10270-1	24,85	9,91	18,89	63,9 \| 87,7 \| 63,9 \| 40,2
D-117H-30	8	22	1,538	EN 10270-1	23,66	6,62	15,38	68,1 \| 86,5 \| 70,7 \| 47,0
D-127E-03	8	22	1,863	EN 10270-1	27,086	7,46	14,54	74,1 \| 88,1 \| 77,1 \| 56,9
D-143J	8	29	1,966	EN 10270-1	33,412	12	17	76,1 \| 90,9 \| 77,5 \| 60,0
D-165D	8,7	27	2,625	EN 10270-1	39,101	12,11	14,89	88,6 \| 96,0 \| 89,6 \| 80,2
D-143H-10	8,4	22	2,881	EN 10270-1	41,019	7,76	14,24	91,4 \| 92,3 \| 93,8 \| 88,0
D-143R	7,3	26,36	3	EN 10270-1	46,69	10,8	15,56	91,2 \| 90,9 \| 91,1 \| 91,7
D-166	8,3	25	3,273	EN 10270-1	44,39	11,44	13,56	100,0 \| 100,0 \| 100,0 \| 100,0
D-166K	8	26,3	3,494	EN 10270-1	50,056	11,97	14,33	94,2 \| 97,1 \| 91,7 \| 93,7
D-180-01	8,3	25	4,206	EN 10270-1	44,729	14,37	10,63	87,9 \| 97,0 \| 88,8 \| 77,8
D-173B	7	24,5	4,965	EN 10270-1	57,277	12,96	11,54	80,5 \| 94,1 \| 81,3 \| 66,0
D-197A	9,25	25	5,715	EN 10270-1	58,063	14,84	10,16	74,3 \| 89,9 \| 75,7 \| 57,3
D-180C	7,5	26	5,989	EN 10270-1	70,52	14,23	11,77	74,0 \| 92,5 \| 74,9 \| 54,6
D-207DA	9,5	24	8,182	EN 10270-1	54,882	17,29	6,71	63,4 \| 84,9 \| 65,2 \| 40,0
D-180U-10	8	25	8,398	EN 10270-1	97,229	13,42	11,58	65,9 \| 93,2 \| 65,5 \| 39,0
D-200A-05	8,5	22	10,041	EN 10270-1	73,099	14,72	7,28	59,5 \| 88,5 \| 57,2 \| 32,6
D-207D-02	8,6	25	11,65	EN 10270-1	91,34	17,16	7,84	56,9 \| 89,3 \| 53,2 \| 28,1
D-203	7,55	25	11,702	EN 10270-1	121,792	14,59	10,41	58,3 \| 90,3 \| 56,6 \| 28,0
D-205A-10	7	25	13,771	EN 10270-1	124,778	15,94	9,06	54,4 \| 88,1 \| 51,2 \| 23,8
D-207KT	8,5	25,6	17,69	EN 10270-1	144,321	17,44	8,16	50,4 \| 87,3 \| 45,5 \| 18,5
D-232A-02	9	25	20,595	EN 10270-1	150,535	17,69	7,31	47,5 \| 84,9 \| 41,7 \| 15,9
D-232D	8	27,1	26,809	EN 10270-1	182,71	20,28	6,82	44,4 \| 83,7 \| 37,3 \| 12,2
D-234B-02	9,2	25	35,189	EN 10270-1	218,442	18,79	6,21	41,4 \| 81,9 \| 33,1 \| 9,3

Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202081; Molla di compressione D-166

Paese d'origine: DE, German; Molla di compressione D-166
