Molla di compressione D-207D-02 Acciaio per molle Ø 1,4 x 7,2 x 25 mm

Prezzi a scalare - Molla di compressione D-207D-02

Quantità	Prezzo singolo [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Molla di compressione Acquistare

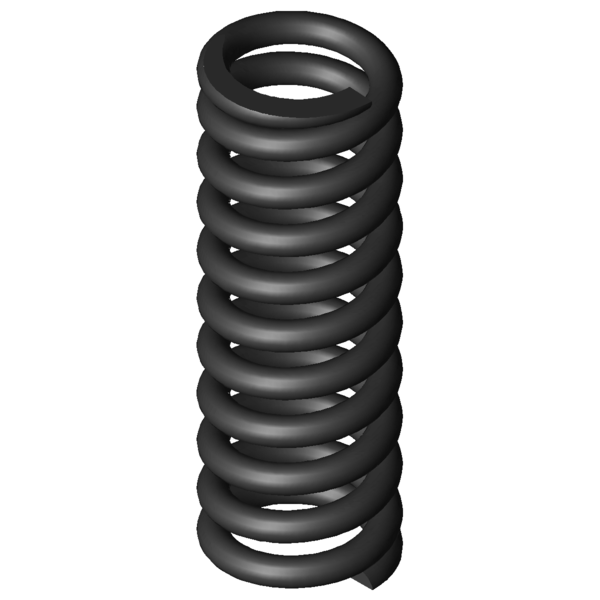

Immagine del prodotto Molla di compressione D-207D-02

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-207D-02

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	7,2	mm	Diametro medio delle spire
De	8,6	mm	Diametro esterno delle spire
Dd	5,3	mm	Diametro maggiore della spina
Dh	9,1	mm	Diametro minore del cono
L0	25	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	91,34	N	Allungamento sotto carico massimo statico
Ln	17,16	mm	Lunghezza minima a carico statico
sn	7,84	mm	Escursione elastica massima a carico statico
Fndyn	81,087	N	Allungamento sotto carico massimo dinamico
Lndyn	18,04	mm	Lunghezza minima a carico dinamico
shdyn	5,07	mm	Escursione elastica massima a carico dinamico
S	2,622	mm	Passo della molla (da centro spira a centro spira)
n	9	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	11,65	N/mm	Costante della molla
Gew	3,0276	g	Peso dell’articolo
Fntol	9,6	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	9,45	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,25	mm	(+/-) Tolleranza del diametro delle spire
L0tol	0,7	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	F	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-207D-02 Acciaio per molle Ø 1,4 x 7,2 x 25 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-207D-02 Acciaio per molle Ø 1,4 x 7,2 x 25 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-207D-02 Acciaio per molle Ø 1,4 x 7,2 x 25 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-207D-02 Acciaio per molle Ø 1,4 x 7,2 x 25 mm

calcolo del percorso della forza Molla di compressione D-207D-02

Modulo di richiesta Molla di compressione D-207D-02 Acciaio per molle Ø 1,4 x 7,2 x 25 mm

Modulo di richiesta Molla di compressione D-207D-02

Molle di compressione simili per Molla di compressione D-207D-02 Acciaio per molle Ø 1,4 x 7,2 x 25 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-207D-02	EN 10270-1	1,4	8,6	25	91,34	17,16	7,84	9	11,65	80,7 \| 96,6 \| 79,7 \| 65,9
VD-207D-02	1.4310	1,4	8,6	25	78,452	17,16	7,84	9	10,006	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-127E-03	8	22	1,863	EN 10270-1	27,086	7,46	14,54	88,2 \| 96,2 \| 88,9 \| 79,5
D-161	9	28,5	2,341	EN 10270-1	38,236	12,17	16,33	50,0 \| 84,9 \| 44,9 \| 20,1
D-165D	8,7	27	2,625	EN 10270-1	39,101	12,11	14,89	52,6 \| 87,6 \| 47,7 \| 22,5
D-143H-10	8,4	22	2,881	EN 10270-1	41,019	7,76	14,24	46,9 \| 81,6 \| 42,9 \| 16,3
D-166	8,3	25	3,273	EN 10270-1	44,39	11,44	13,56	50,4 \| 87,3 \| 45,5 \| 18,5
D-166K	8	26,3	3,494	EN 10270-1	50,056	11,97	14,33	50,5 \| 86,0 \| 45,8 \| 19,8
D-180-12	9	22	3,559	EN 10270-1	31,29	13,21	8,79	65,2 \| 89,4 \| 64,6 \| 41,6
D-180-01	8,3	25	4,206	EN 10270-1	44,729	14,37	10,63	55,7 \| 89,5 \| 53,9 \| 23,8
D-197A	9,25	25	5,715	EN 10270-1	58,063	14,84	10,16	61,2 \| 91,0 \| 60,3 \| 32,3
D-180T	8,5	29,4	5,716	EN 10270-1	79,038	15,57	13,83	59,4 \| 89,0 \| 56,9 \| 32,3
D-180C	7,5	26	5,989	EN 10270-1	70,52	14,23	11,77	59,9 \| 86,7 \| 59,1 \| 33,9
D-207DA	9,5	24	8,182	EN 10270-1	54,882	17,29	6,71	66,2 \| 92,2 \| 60,1 \| 46,2
D-180U-10	8	25	8,398	EN 10270-1	97,229	13,42	11,58	69,0 \| 90,6 \| 68,9 \| 47,5
D-200A-05	8,5	22	10,041	EN 10270-1	73,099	14,72	7,28	72,2 \| 89,8 \| 69,9 \| 56,8
D-207D-02	8,6	25	11,65	EN 10270-1	91,34	17,16	7,84	80,7 \| 96,6 \| 79,7 \| 65,9
D-203	7,55	25	11,702	EN 10270-1	121,792	14,59	10,41	79,2 \| 89,9 \| 81,4 \| 66,1
D-207KJ	10	24,5	11,997	EN 10270-1	113,304	15,06	9,44	90,4 \| 92,4 \| 81,8 \| 97,1
D-205A-10	7	25	13,771	EN 10270-1	124,778	15,94	9,06	84,9 \| 90,2 \| 79,9 \| 84,6
D-207KT	8,5	25,6	17,69	EN 10270-1	144,321	17,44	8,16	100,0 \| 100,0 \| 100,0 \| 100,0
D-232A-02	9	25	20,595	EN 10270-1	150,535	17,69	7,31	91,3 \| 95,3 \| 92,7 \| 85,9
D-232D	8	27,1	26,809	EN 10270-1	182,71	20,28	6,82	80,5 \| 94,1 \| 81,3 \| 66,0
D-234B-02	9,2	25	35,189	EN 10270-1	218,442	18,79	6,21	70,8 \| 91,1 \| 71,1 \| 50,3
D-234D-10	9	26	38,203	EN 10270-1	276,056	18,77	7,23	69,6 \| 92,1 \| 70,4 \| 46,3

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202081; Molla di compressione D-207D-02

Paese d'origine: DE, German; Molla di compressione D-207D-02
