Molla di compressione D-190C Acciaio per molle Ø 1,25 x 11,75 x 27 mm

Prezzi a scalare - Molla di compressione D-190C

Quantità	Prezzo singolo [EUR]
1	4,9000 EUR
2	3,4600 EUR
3	3,3000 EUR
7	1,8900 EUR
17	0,9300 EUR
37	0,5700 EUR
75	0,3900 EUR
125	0,3566 EUR
175	0,3067 EUR
250	0,2817 EUR
350	0,2526 EUR
450	0,1895 EUR

Molla di compressione Acquistare

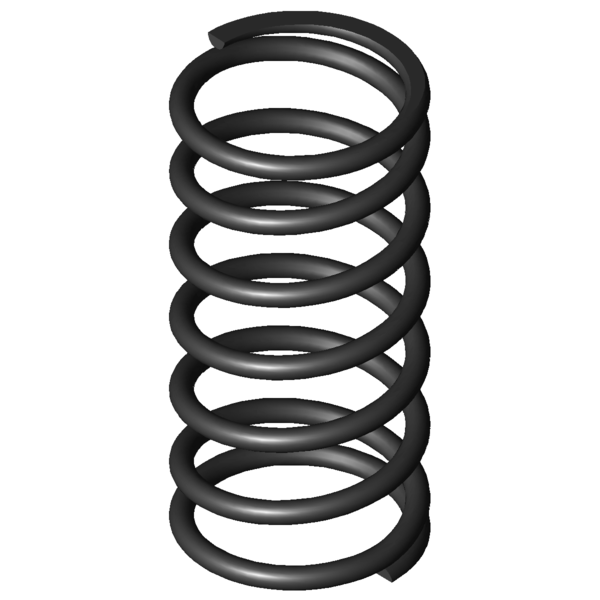

Immagine del prodotto Molla di compressione D-190C

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-190C

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,25	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	11,75	mm	Diametro medio delle spire
De	13	mm	Diametro esterno delle spire
Dd	10	mm	Diametro maggiore della spina
Dh	13,7	mm	Diametro minore del cono
L0	27	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	44,675	N	Allungamento sotto carico massimo statico
Ln	10,97	mm	Lunghezza minima a carico statico
sn	16,03	mm	Escursione elastica massima a carico statico
Fndyn	42,427	N	Allungamento sotto carico massimo dinamico
Lndyn	11,78	mm	Lunghezza minima a carico dinamico
shdyn	10,1	mm	Escursione elastica massima a carico dinamico
S	4,682	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	2,788	N/mm	Costante della molla
Gew	2,6856	g	Peso dell’articolo
Fntol	3,35	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	3,32	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	0,96	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	E	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-190C Acciaio per molle Ø 1,25 x 11,75 x 27 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-190C Acciaio per molle Ø 1,25 x 11,75 x 27 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-190C Acciaio per molle Ø 1,25 x 11,75 x 27 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-190C Acciaio per molle Ø 1,25 x 11,75 x 27 mm

calcolo del percorso della forza Molla di compressione D-190C

Modulo di richiesta Molla di compressione D-190C Acciaio per molle Ø 1,25 x 11,75 x 27 mm

Modulo di richiesta Molla di compressione D-190C

Molle di compressione simili per Molla di compressione D-190C Acciaio per molle Ø 1,25 x 11,75 x 27 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-190C	EN 10270-1	1,25	13	27	44,675	10,97	16,03	5,5	2,788	100,0 \| 100,0 \| 100,0 \| 100,0
VD-190C	1.4310	1,25	13	27	38,371	10,97	16,03	5,5	2,394	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-090W-01	11,6	26	0,347	EN 10270-1	7,402	4,69	21,31	45,7 \| 78,6 \| 45,9 \| 12,5
D-115D-02	12	25	0,616	EN 10270-1	12,779	4,27	20,73	51,8 \| 80,3 \| 53,0 \| 22,1
D-145H-10	14	30	1,325	EN 10270-1	30,82	6,74	23,26	68,0 \| 87,6 \| 69,0 \| 47,5
D-146	13,5	24	1,49	EN 10270-1	25,826	6,67	17,33	72,3 \| 88,4 \| 75,2 \| 53,5
D-152	11	26	1,852	EN 10270-1	31,72	8,88	17,13	78,6 \| 87,0 \| 82,3 \| 66,4
D-179J-01	14	27	1,985	EN 10270-1	39,249	7,23	19,77	83,1 \| 93,6 \| 84,5 \| 71,2
D-190C	13	27	2,788	EN 10270-1	44,675	10,97	16,03	100,0 \| 100,0 \| 100,0 \| 100,0
D-186	13,75	27	3,638	EN 10270-1	66,219	8,8	18,2	84,2 \| 98,2 \| 77,8 \| 76,6
D-180N	13	22,8	3,673	EN 10270-1	55,73	7,63	15,17	85,6 \| 93,5 \| 87,4 \| 75,9
D-207J-31	14	28	4,401	EN 10270-1	62,329	13,84	14,16	78,1 \| 90,9 \| 80,0 \| 63,3
D-206E	15	25,8	4,445	EN 10270-1	75,197	8,88	16,92	76,8 \| 90,5 \| 77,1 \| 62,7
D-207	13,4	23	4,53	EN 10270-1	53,126	11,27	11,73	76,9 \| 90,5 \| 78,6 \| 61,5
D-207J-32	14	30,4	4,801	EN 10270-1	83,854	12,93	17,47	73,0 \| 88,3 \| 72,5 \| 58,1
D-207AA	11	28	5,898	EN 10270-1	76,14	15,09	12,91	69,0 \| 90,1 \| 69,6 \| 47,3
D-218A	14,1	26	6,215	EN 10270-1	76,536	13,69	12,31	67,1 \| 88,9 \| 67,6 \| 44,8
D-207KB	12,5	26,2	7,045	EN 10270-1	94,825	12,74	13,46	65,8 \| 92,2 \| 65,5 \| 39,6
D-207K-03	11,5	25	7,934	EN 10270-1	84,304	14,38	10,63	61,0 \| 88,1 \| 59,7 \| 35,1
D-222A-14	12,7	26	8,876	EN 10270-1	110,772	13,52	12,48	60,4 \| 90,7 \| 59,1 \| 31,4
D-218	14,1	24	9,767	EN 10270-1	133,316	10,35	13,65	58,1 \| 86,4 \| 59,3 \| 28,5
D-233	13	28	10,149	EN 10270-1	88,97	19,23	8,77	56,2 \| 88,6 \| 52,5 \| 27,5
D-227A-02	11,5	25	11,468	EN 10270-1	122,579	14,31	10,69	54,1 \| 86,4 \| 51,6 \| 24,3
D-224	11,6	27	12,139	EN 10270-1	165,144	13,4	13,6	56,0 \| 89,1 \| 55,9 \| 23,0

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202081; Molla di compressione D-190C

Paese d'origine: DE, German; Molla di compressione D-190C
