Molla di compressione D-190E Acciaio per molle Ø 1,25 x 11,75 x 63 mm

Prezzi a scalare - Molla di compressione D-190E

Quantità	Prezzo singolo [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Molla di compressione Acquistare

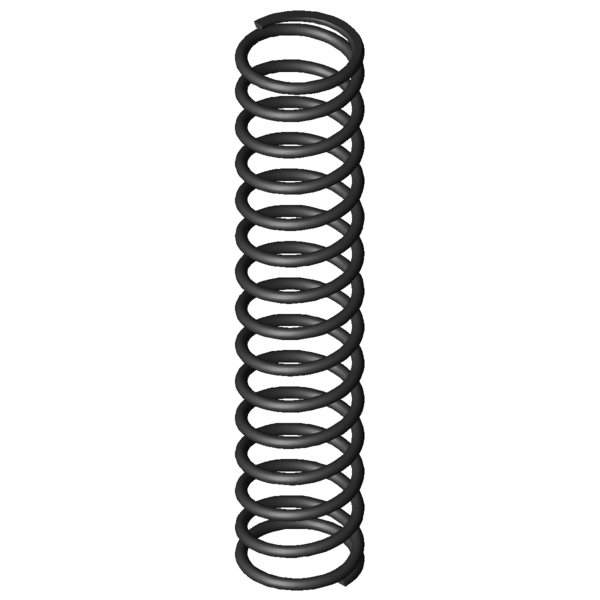

Immagine del prodotto Molla di compressione D-190E

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-190E

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,25	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	11,75	mm	Diametro medio delle spire
De	13	mm	Diametro esterno delle spire
Dd	10	mm	Diametro maggiore della spina
Dh	13,7	mm	Diametro minore del cono
L0	63	mm	Lunghezza della molla non caricata
Lk	24,99	mm	Lunghezza libera di flessione
Fn	45,088	N	Allungamento sotto carico massimo statico
Ln	23,3	mm	Lunghezza minima a carico statico
sn	39,7	mm	Escursione elastica massima a carico statico
Fndyn	42,861	N	Allungamento sotto carico massimo dinamico
Lndyn	25,26	mm	Lunghezza minima a carico dinamico
shdyn	24,63	mm	Escursione elastica massima a carico dinamico
S	4,574	mm	Passo della molla (da centro spira a centro spira)
n	13,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	1,136	N/mm	Costante della molla
Gew	5,5502	g	Peso dell’articolo
Fntol	2,96	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	2,92	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2,04	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	F	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-190E Acciaio per molle Ø 1,25 x 11,75 x 63 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-190E Acciaio per molle Ø 1,25 x 11,75 x 63 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-190E Acciaio per molle Ø 1,25 x 11,75 x 63 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-190E Acciaio per molle Ø 1,25 x 11,75 x 63 mm

calcolo del percorso della forza Molla di compressione D-190E

Modulo di richiesta Molla di compressione D-190E Acciaio per molle Ø 1,25 x 11,75 x 63 mm

Modulo di richiesta Molla di compressione D-190E

Molle di compressione simili per Molla di compressione D-190E Acciaio per molle Ø 1,25 x 11,75 x 63 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-190E	EN 10270-1	1,25	13	63	45,088	23,3	39,7	13,5	1,136	90,5 \| 95,0 \| 92,2 \| 84,5
VD-190E	1.4310	1,25	13	63	38,726	23,3	39,7	13,5	0,975	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-090W-03	11,6	62	0,143	EN 10270-1	7,496	9,59	52,41	44,2 \| 81,4 \| 40,5 \| 10,6
D-117K	14	58,5	0,33	EN 10270-1	16,58	8,24	50,26	54,6 \| 85,3 \| 56,6 \| 22,0
D-148	13,5	55,5	0,614	EN 10270-1	25,87	13,34	42,16	65,7 \| 89,0 \| 67,1 \| 41,0
D-179J-03	14	65,4	0,817	EN 10270-1	41,678	14,41	50,99	74,4 \| 93,9 \| 74,8 \| 54,6
D-180P-01	13	69	0,952	EN 10270-1	44,22	22,57	46,43	74,1 \| 94,7 \| 74,5 \| 53,0
D-190E	13	63	1,136	EN 10270-1	45,088	23,3	39,7	90,5 \| 95,0 \| 92,2 \| 84,5
D-179M	12	55,9	1,212	EN 10270-1	49,302	15,23	40,67	92,6 \| 89,7 \| 94,5 \| 93,7
D-194A	11,25	64	1,344	EN 10270-1	45,499	30,16	33,84	80,3 \| 95,6 \| 70,5 \| 74,9
D-180P	13	57,7	1,353	EN 10270-1	55,633	16,59	41,11	91,0 \| 94,3 \| 88,3 \| 90,3
D-188	13,75	62,5	1,498	EN 10270-1	66,369	18,2	44,3	100,0 \| 100,0 \| 100,0 \| 100,0
D-206G	15	65,3	1,638	EN 10270-1	75,314	19,31	45,99	72,2 \| 92,1 \| 72,7 \| 51,7
D-194	11,25	64	1,99	EN 10270-1	82,773	22,4	41,6	93,7 \| 95,6 \| 95,1 \| 90,2
D-207J-38	14	65,7	2,112	EN 10270-1	84,757	25,58	40,12	46,3 \| 84,5 \| 39,4 \| 15,0
D-220A	14,1	59	2,532	EN 10270-1	76,122	28,94	30,06	75,6 \| 90,0 \| 77,5 \| 59,2
D-207J-37	14	62	2,78	EN 10270-1	111,183	22	40	49,5 \| 84,3 \| 44,5 \| 19,8
D-207KD	12,5	55,8	3,1	EN 10270-1	95,05	25,14	30,66	51,7 \| 84,6 \| 48,5 \| 22,1
D-222E	12,7	67	3,15	EN 10270-1	109,382	32,27	34,73	73,1 \| 86,4 \| 75,8 \| 57,0
D-233A-01	13	60	3,46	EN 10270-1	36,47	49,46	10,54	50,1 \| 90,1 \| 35,5 \| 24,6
D-222D	12,7	54	3,905	EN 10270-1	106,837	26,64	27,36	57,3 \| 87,2 \| 55,6 \| 29,1
D-227A-07	11,5	64	4,17	EN 10270-1	126,123	33,76	30,24	65,6 \| 87,9 \| 65,9 \| 43,1
D-226	11,6	58,5	5,341	EN 10270-1	167,179	27,2	31,3	62,0 \| 86,1 \| 61,7 \| 38,0

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202081; Molla di compressione D-190E

Paese d'origine: DE, German; Molla di compressione D-190E
