Molla di compressione D-194A Acciaio per molle Ø 1,25 x 10 x 64 mm

Prezzi a scalare - Molla di compressione D-194A

Quantità Prezzo singolo [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Molla di compressione Acquistare

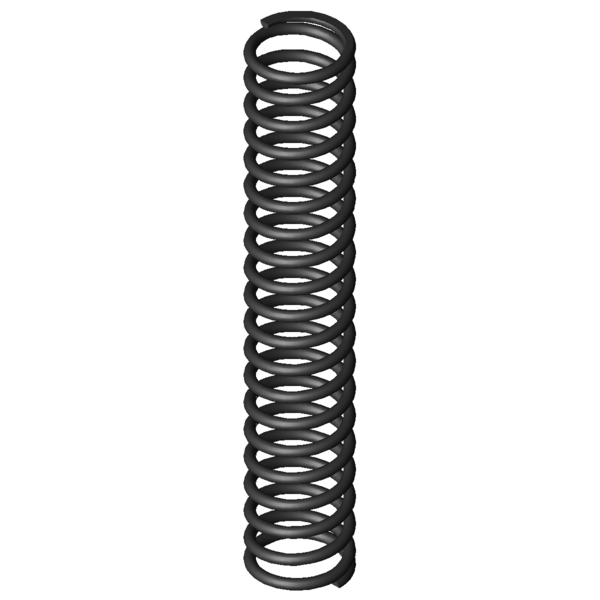

Immagine del prodotto Molla di compressione D-194A
Immagine del prodotto Molla di compressione D-194A
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-194A

Simboli Valore Unità Descrizione
Tipo di materiale EN 10270-1 - Tipo di materiale
Condizione delle estremità della molla Piana e spianata - Condizione delle estremità della molla
F1 N Forza della molla precaricata
L1 mm Lunghezza della molla precaricata
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata
s2 mm Sezione della molla caricata
d 1,25 mm Diametro del filo
Di mm Diametro interno della spira
D 10 mm Diametro medio delle spire
De 11,25 mm Diametro esterno delle spire
Dd 8,3 mm Diametro maggiore della spina
Dh 11,9 mm Diametro minore del cono
L0 64 mm Lunghezza della molla non caricata
Lk 42,36 mm Lunghezza libera di flessione
Fn 45,499 N Allungamento sotto carico massimo statico
Ln 30,16 mm Lunghezza minima a carico statico
sn 33,84 mm Escursione elastica massima a carico statico
Fndyn 42,443 N Allungamento sotto carico massimo dinamico
Lndyn 32,43 mm Lunghezza minima a carico dinamico
shdyn 25,77 mm Escursione elastica massima a carico dinamico
S 3,392 mm Passo della molla (da centro spira a centro spira)
n 18,5 pezzo Numero di spire elastiche
nt pezzo Numero di spire totali
R 1,344 N/mm Costante della molla
Gew 6,2473 g Peso dell’articolo
Fntol 3,35 N (+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol 3,31 N (+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire
L0tol 1,98 mm (+/-) Tolleranza lunghezza molla non caricata
PG G - Gruppo di prezzo di questo articolo
F1tol N (+/-) Tolleranza forza della molla precaricata
F2tol N (+/-) Tolleranza forza della molla caricata
Disegno tecnico Molla di compressione
Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-194A Acciaio per molle Ø 1,25 x 10 x 64 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-194A Acciaio per molle Ø 1,25 x 10 x 64 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-194A Acciaio per molle Ø 1,25 x 10 x 64 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-194A Acciaio per molle Ø 1,25 x 10 x 64 mm

calcolo del percorso della forza Molla di compressione D-194A

Modulo di richiesta Molla di compressione D-194A Acciaio per molle Ø 1,25 x 10 x 64 mm

Modulo di richiesta Molla di compressione D-194A

Molle di compressione simili per Molla di compressione D-194A Acciaio per molle Ø 1,25 x 10 x 64 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (pezzo) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
D-194A EN 10270-1 1,25 11,25 64 45,499 30,16 33,84 18,5 1,344 80,3 | 95,6 | 70,5 | 74,9
VD-194A 1.4310 1,25 11,25 64 39,079 30,16 33,84 18,5 1,155 92,9 | 100,0 | 92,9 | 85,9
VD-194 1.4310 1,25 11,25 64 71,47 22,18 41,82 12,5 1,709 83,7 | 100,0 | 72,3 | 78,7
Numero di molle metalliche simili: 3

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
D-090W-03 11,6 62 0,143 EN 10270-1 7,496 9,59 52,41 44,1 | 79,2 | 45,0 | 8,0
D-121A 10,8 66 0,226 EN 10270-1 10,071 21,35 44,65 51,1 | 87,0 | 53,7 | 12,6
D-121 10,8 66 0,334 EN 10270-1 17,044 14,94 51,06 52,7 | 87,0 | 52,4 | 18,6
D-122A-13 10 62,5 0,429 EN 10270-1 20,542 14,58 47,92 47,2 | 83,1 | 44,0 | 14,6
D-154A 11 56 0,551 EN 10270-1 17,002 25,13 30,88 55,7 | 88,3 | 48,0 | 30,7
D-154B 11 67 0,657 EN 10270-1 29,987 21,38 45,63 65,4 | 93,6 | 65,9 | 36,6
D-143H 9,5 65 0,778 EN 10270-1 37,497 16,83 48,17 55,2 | 86,2 | 52,9 | 26,4
D-154 11 56 0,815 EN 10270-1 31,276 17,63 38,38 66,7 | 88,3 | 66,4 | 45,4
D-190E 13 63 1,136 EN 10270-1 45,088 23,3 39,7 90,5 | 95,0 | 92,2 | 84,5
D-194A 11,25 64 1,344 EN 10270-1 45,499 30,16 33,84 80,3 | 95,6 | 70,5 | 74,9
D-195A-12 11 70 1,731 EN 10270-1 76,903 25,58 44,42 96,9 | 98,0 | 96,3 | 96,4
D-180Q-04 11 68,7 1,796 EN 10270-1 75,414 26,7 42 100,0 | 100,0 | 100,0 | 100,0
D-194 11,25 64 1,99 EN 10270-1 82,773 22,4 41,6 93,7 | 95,6 | 95,1 | 90,2
D-207AE 11 69 2,391 EN 10270-1 85,8 33,12 35,88 85,6 | 95,1 | 86,7 | 75,1
D-207AD 11 54 3,051 EN 10270-1 83,706 26,56 27,44 67,4 | 90,5 | 67,7 | 44,1
D-222E 12,7 67 3,15 EN 10270-1 109,382 32,27 34,73 73,1 | 86,4 | 75,8 | 57,0
D-207KO 10 67,7 4,097 EN 10270-1 120,415 38,31 29,39 66,6 | 89,8 | 66,3 | 43,8
D-207K-08 11 55 4,149 EN 10270-1 111,056 28,23 26,77 60,5 | 89,0 | 60,0 | 32,4
D-227A-07 11,5 64 4,17 EN 10270-1 126,123 33,76 30,24 65,6 | 87,9 | 65,9 | 43,1
D-207KN 10 61,5 4,539 EN 10270-1 120,924 34,86 26,64 78,5 | 90,0 | 80,6 | 64,9
D-227F 11 58,1 5,186 EN 10270-1 136,579 31,76 26,34 60,0 | 86,5 | 59,0 | 34,6
D-226 11,6 58,5 5,341 EN 10270-1 167,179 27,2 31,3 62,0 | 86,1 | 61,7 | 38,0
D-232A 9,6 65,5 5,796 EN 10270-1 123,735 44,15 21,35 69,9 | 87,7 | 71,4 | 50,8
D-234B 12 62,7 6,502 EN 10270-1 175,975 35,63 27,07 54,8 | 83,2 | 53,7 | 27,6
D-234BE 11 67 7,043 EN 10270-1 164,91 43,59 23,41 54,8 | 88,1 | 50,7 | 25,5
Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202081; Molla di compressione D-194A

Paese d'origine: DE, German; Molla di compressione D-194A
