Molla di compressione D-2032 Acciaio per molle Ø 0,12 x 1,2 x 5,2 mm

Prezzi a scalare - Molla di compressione D-2032

Quantità	Prezzo singolo [EUR]
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Molla di compressione Acquistare

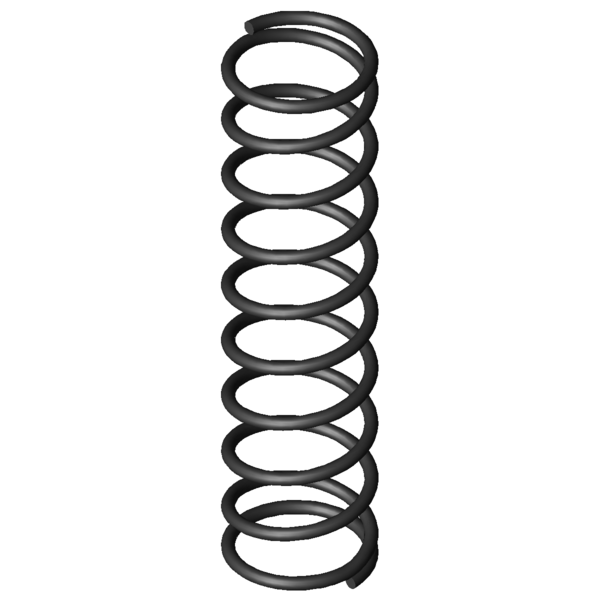

Immagine del prodotto Molla di compressione D-2032

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-2032

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	0,12	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	1,2	mm	Diametro medio delle spire
De	1,32	mm	Diametro esterno delle spire
Dd	0,8	mm	Diametro maggiore della spina
Dh	1,6	mm	Diametro minore del cono
L0	5,2	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	0,504	N	Allungamento sotto carico massimo statico
Ln	1,7	mm	Lunghezza minima a carico statico
sn	3,51	mm	Escursione elastica massima a carico statico
Fndyn	0,486	N	Allungamento sotto carico massimo dinamico
Lndyn	1,82	mm	Lunghezza minima a carico dinamico
shdyn	1,11	mm	Escursione elastica massima a carico dinamico
S	0,576	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,144	N/mm	Costante della molla
Gew	0,0035	g	Peso dell’articolo
Fntol	0,05	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	0,05	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,1	mm	(+/-) Tolleranza del diametro delle spire
L0tol	0,3	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	D	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-2032 Acciaio per molle Ø 0,12 x 1,2 x 5,2 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-2032 Acciaio per molle Ø 0,12 x 1,2 x 5,2 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-2032 Acciaio per molle Ø 0,12 x 1,2 x 5,2 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-2032 Acciaio per molle Ø 0,12 x 1,2 x 5,2 mm

calcolo del percorso della forza Molla di compressione D-2032

Modulo di richiesta Molla di compressione D-2032 Acciaio per molle Ø 0,12 x 1,2 x 5,2 mm

Modulo di richiesta Molla di compressione D-2032

Molle di compressione simili per Molla di compressione D-2032 Acciaio per molle Ø 0,12 x 1,2 x 5,2 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-2032	EN 10270-1	0,12	1,32	5,2	0,504	1,7	3,51	8,5	0,144	80,3 \| 89,8 \| 83,2 \| 68,0
VD-2032	1.4310	0,12	1,32	5,2	0,433	1,7	3,51	8,5	0,124	93,0 \| 100,0 \| 93,0 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-2002	1,3	5,8	0,069	EN 10270-1	0,3	1,47	4,33	76,1 \| 86,4 \| 71,0 \| 70,9
D-2008	1,1	6,3	0,082	EN 10270-1	0,358	1,91	4,39	81,4 \| 83,6 \| 77,3 \| 83,5
D-2026	1,72	5,4	0,094	EN 10270-1	0,382	1,32	4,08	100,0 \| 100,0 \| 100,0 \| 100,0
D-2033	1,32	7,5	0,098	EN 10270-1	0,509	2,3	5,21	100,0 \| 100,0 \| 100,0 \| 100,0
D-2001	1,3	3,8	0,107	EN 10270-1	0,292	1,07	2,73	74,6 \| 77,5 \| 54,9 \| 91,3
D-2007	1,1	4,4	0,12	EN 10270-1	0,358	1,41	2,99	69,9 \| 82,1 \| 73,5 \| 54,0
D-2032	1,32	5,2	0,144	EN 10270-1	0,504	1,7	3,51	80,3 \| 89,8 \| 83,2 \| 68,0
D-2013	0,9	4,6	0,159	EN 10270-1	0,439	1,85	2,76	84,4 \| 80,0 \| 82,9 \| 90,3
D-2039	1,12	5,8	0,169	EN 10270-1	0,604	2,23	3,57	73,8 \| 87,4 \| 76,4 \| 57,7
D-2031	1,32	3,5	0,222	EN 10270-1	0,501	1,25	2,26	100,0 \| 100,0 \| 100,0 \| 100,0
D-2038	1,12	4	0,249	EN 10270-1	0,584	1,65	2,35	90,3 \| 90,8 \| 91,0 \| 89,2
D-2057	1,76	4,7	0,296	EN 10270-1	0,901	1,66	3,04	58,9 \| 86,6 \| 58,5 \| 31,6
D-2064	1,36	6,7	0,309	EN 10270-1	1,166	2,93	3,77	58,9 \| 87,1 \| 58,0 \| 31,6
D-2044	0,92	4,4	0,33	EN 10270-1	0,736	2,17	2,23	64,8 \| 84,8 \| 66,0 \| 43,5
D-2063	1,36	4,7	0,455	EN 10270-1	1,15	2,17	2,53	48,7 \| 78,2 \| 46,4 \| 21,5
D-2050	0,75	4,9	0,457	EN 10270-1	0,889	2,95	1,95	57,1 \| 83,7 \| 56,1 \| 31,5
D-2069	1,16	5,4	0,534	EN 10270-1	1,347	2,88	2,52	46,5 \| 78,3 \| 43,1 \| 18,3
D-2062	1,36	3,2	0,702	EN 10270-1	1,122	1,6	1,6	59,1 \| 87,8 \| 57,7 \| 31,6
D-2075	0,96	6,2	0,705	EN 10270-1	1,602	3,93	2,27	42,8 \| 76,8 \| 37,7 \| 13,8
D-011P	1,4	6,5	0,755	EN 10270-1	2,2	3,59	2,92	43,9 \| 74,8 \| 44,5 \| 12,4
D-2068	1,16	3,8	0,785	EN 10270-1	1,307	2,14	1,66	56,3 \| 85,0 \| 55,9 \| 28,2
D-2074	0,96	4,4	1,043	EN 10270-1	1,633	2,84	1,57	43,0 \| 77,4 \| 37,8 \| 13,8

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202081; Molla di compressione D-2032

Paese d'origine: DE, German; Molla di compressione D-2032
