Molla di compressione D-2044 Acciaio per molle Ø 0,12 x 0,8 x 4,4 mm

Prezzi a scalare - Molla di compressione D-2044

Quantità Prezzo singolo [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Molla di compressione Acquistare

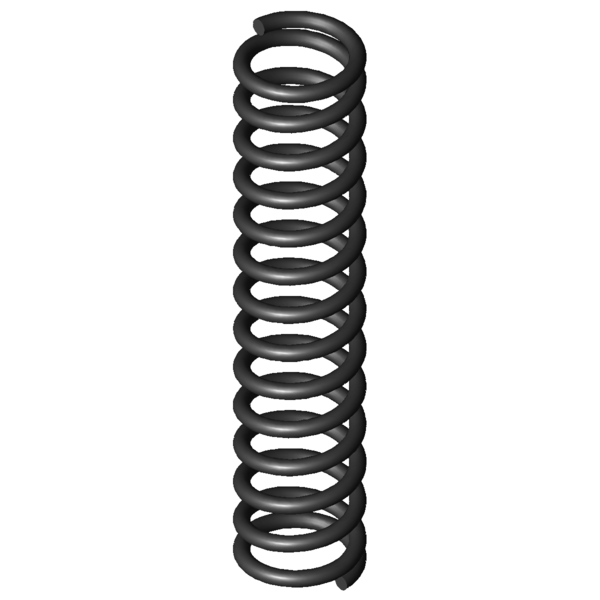

Immagine del prodotto Molla di compressione D-2044
Immagine del prodotto Molla di compressione D-2044
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-2044

Simboli Valore Unità Descrizione
Tipo di materiale EN 10270-1 - Tipo di materiale
Condizione delle estremità della molla Piana - Condizione delle estremità della molla
F1 N Forza della molla precaricata
L1 mm Lunghezza della molla precaricata
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata
s2 mm Sezione della molla caricata
d 0,12 mm Diametro del filo
Di mm Diametro interno della spira
D 0,8 mm Diametro medio delle spire
De 0,92 mm Diametro esterno delle spire
Dd 0,5 mm Diametro maggiore della spina
Dh 1,2 mm Diametro minore del cono
L0 4,4 mm Lunghezza della molla non caricata
Lk 2,02 mm Lunghezza libera di flessione
Fn 0,736 N Allungamento sotto carico massimo statico
Ln 2,17 mm Lunghezza minima a carico statico
sn 2,23 mm Escursione elastica massima a carico statico
Fndyn 0,693 N Allungamento sotto carico massimo dinamico
Lndyn 2,3 mm Lunghezza minima a carico dinamico
shdyn 0,67 mm Escursione elastica massima a carico dinamico
S 0,328 mm Passo della molla (da centro spira a centro spira)
n 12,5 pezzo Numero di spire elastiche
nt pezzo Numero di spire totali
R 0,33 N/mm Costante della molla
Gew 0,0033 g Peso dell’articolo
Fntol 0,08 N (+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol 0,08 N (+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol 0,07 mm (+/-) Tolleranza del diametro delle spire
L0tol 0,21 mm (+/-) Tolleranza lunghezza molla non caricata
PG C - Gruppo di prezzo di questo articolo
F1tol N (+/-) Tolleranza forza della molla precaricata
F2tol N (+/-) Tolleranza forza della molla caricata
Disegno tecnico Molla di compressione
Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-2044 Acciaio per molle Ø 0,12 x 0,8 x 4,4 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-2044 Acciaio per molle Ø 0,12 x 0,8 x 4,4 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-2044 Acciaio per molle Ø 0,12 x 0,8 x 4,4 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-2044 Acciaio per molle Ø 0,12 x 0,8 x 4,4 mm

calcolo del percorso della forza Molla di compressione D-2044

Modulo di richiesta Molla di compressione D-2044 Acciaio per molle Ø 0,12 x 0,8 x 4,4 mm

Modulo di richiesta Molla di compressione D-2044

Molle di compressione simili per Molla di compressione D-2044 Acciaio per molle Ø 0,12 x 0,8 x 4,4 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (pezzo) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
D-2044 EN 10270-1 0,12 0,92 4,4 0,736 2,17 2,23 12,5 0,33 82,7 | 90,4 | 85,1 | 72,4
VD-2044 1.4310 0,12 0,92 4,4 0,632 2,17 2,23 12,5 0,284 92,9 | 100,0 | 92,9 | 85,9
Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
D-2008 1,1 6,3 0,082 EN 10270-1 0,358 1,91 4,39 45,6 | 76,4 | 42,3 | 17,9
D-2001 1,3 3,8 0,107 EN 10270-1 0,292 1,07 2,73 46,1 | 80,8 | 42,3 | 15,3
D-2014 0,9 6,6 0,108 EN 10270-1 0,434 2,56 4,04 50,8 | 80,3 | 48,5 | 23,6
D-2007 1,1 4,4 0,12 EN 10270-1 0,358 1,41 2,99 53,1 | 80,4 | 52,7 | 26,3
D-2032 1,32 5,2 0,144 EN 10270-1 0,504 1,7 3,51 64,8 | 84,8 | 66,0 | 43,5
D-2013 0,9 4,6 0,159 EN 10270-1 0,439 1,85 2,76 60,6 | 86,8 | 60,0 | 34,9
D-2039 1,12 5,8 0,169 EN 10270-1 0,604 2,23 3,57 60,7 | 83,8 | 61,3 | 37,1
D-2006 1,1 2,9 0,185 EN 10270-1 0,345 1,04 1,86 54,3 | 78,0 | 58,4 | 26,5
D-2019 0,73 4,9 0,22 EN 10270-1 0,53 2,5 2,4 70,8 | 93,6 | 70,4 | 48,4
D-2045 0,92 6,3 0,223 EN 10270-1 0,734 3,01 3,29 68,8 | 86,4 | 70,9 | 48,9
D-2012 0,9 3,2 0,234 EN 10270-1 0,429 1,37 1,83 57,5 | 76,2 | 62,8 | 33,4
D-2038 1,12 4 0,249 EN 10270-1 0,584 1,65 2,35 58,2 | 79,1 | 60,1 | 35,4
D-2018 0,73 3,4 0,326 EN 10270-1 0,522 1,8 1,6 75,1 | 83,4 | 70,4 | 71,6
D-2044 0,92 4,4 0,33 EN 10270-1 0,736 2,17 2,23 82,7 | 90,4 | 85,1 | 72,4
D-2011 0,9 2,2 0,362 EN 10270-1 0,431 1,01 1,19 51,7 | 75,7 | 55,7 | 23,5
D-2037 1,12 2,7 0,384 EN 10270-1 0,57 1,21 1,49 53,1 | 82,6 | 51,9 | 24,9
D-2024 0,6 3,9 0,441 EN 10270-1 0,637 2,45 1,45 83,4 | 81,0 | 73,0 | 96,4
D-2063 1,36 4,7 0,455 EN 10270-1 1,15 2,17 2,53 78,2 | 89,4 | 80,4 | 64,8
D-2050 0,75 4,9 0,457 EN 10270-1 0,889 2,95 1,95 100,0 | 100,0 | 100,0 | 100,0
D-2043 0,92 3,1 0,485 EN 10270-1 0,723 1,61 1,49 59,6 | 90,3 | 57,0 | 31,5
D-2069 1,16 5,4 0,534 EN 10270-1 1,347 2,88 2,52 77,9 | 76,8 | 71,7 | 85,3
D-2049 0,75 3,4 0,676 EN 10270-1 0,857 2,13 1,27 64,1 | 81,4 | 67,1 | 43,9
D-2075 0,96 6,2 0,705 EN 10270-1 1,602 3,93 2,27 70,9 | 77,4 | 70,7 | 64,6
D-2042 0,92 2,1 0,75 EN 10270-1 0,683 1,19 0,91 65,6 | 79,5 | 68,4 | 48,8
D-2068 1,16 3,8 0,785 EN 10270-1 1,307 2,14 1,66 70,7 | 88,1 | 72,7 | 51,2
D-2074 0,96 4,4 1,043 EN 10270-1 1,633 2,84 1,57 78,6 | 90,2 | 78,2 | 67,6
D-011O 1,4 4,6 1,11 EN 10270-1 2,151 2,66 1,94 70,9 | 82,2 | 67,3 | 63,2
D-011U 1,2 5,5 1,304 EN 10270-1 2,551 3,54 1,96 57,6 | 70,5 | 67,2 | 35,0
D-2073 0,96 3,1 1,534 EN 10270-1 1,523 2,11 0,99 100,0 | 100,0 | 100,0 | 100,0
Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202081; Molla di compressione D-2044

Paese d'origine: DE, German; Molla di compressione D-2044
