Molla di compressione D-206D-04 Acciaio per molle Ø 1,4 x 16 x 122 mm

Prezzi a scalare - Molla di compressione D-206D-04

Quantità	Prezzo singolo [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Molla di compressione Acquistare

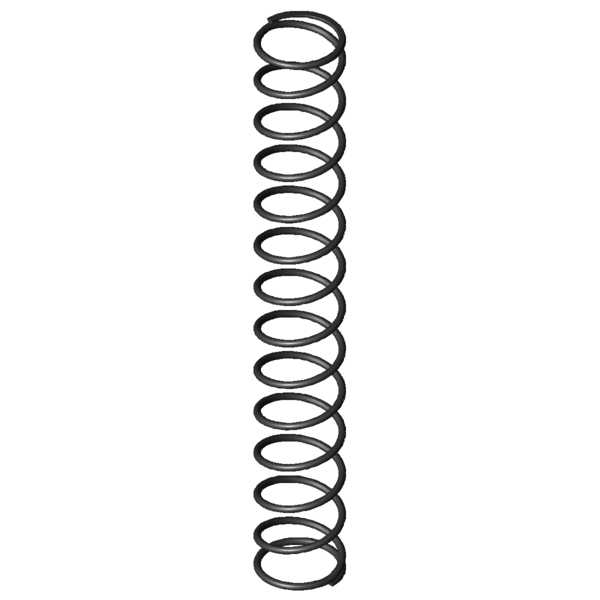

Immagine del prodotto Molla di compressione D-206D-04

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-206D-04

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	16	mm	Diametro medio delle spire
De	17,4	mm	Diametro esterno delle spire
Dd	14	mm	Diametro maggiore della spina
Dh	18,5	mm	Diametro minore del cono
L0	122	mm	Lunghezza della molla non caricata
Lk	95,36	mm	Lunghezza libera di flessione
Fn	71,47	N	Allungamento sotto carico massimo statico
Ln	28,5	mm	Lunghezza minima a carico statico
sn	93,5	mm	Escursione elastica massima a carico statico
Fndyn	62,144	N	Allungamento sotto carico massimo dinamico
Lndyn	40,7	mm	Lunghezza minima a carico dinamico
shdyn	28,95	mm	Escursione elastica massima a carico dinamico
S	9,648	mm	Passo della molla (da centro spira a centro spira)
n	12,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,764	N/mm	Costante della molla
Gew	8,8688	g	Peso dell’articolo
Fntol	3,55	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	3,52	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,19	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	G	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-206D-04 Acciaio per molle Ø 1,4 x 16 x 122 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-206D-04 Acciaio per molle Ø 1,4 x 16 x 122 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-206D-04 Acciaio per molle Ø 1,4 x 16 x 122 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-206D-04 Acciaio per molle Ø 1,4 x 16 x 122 mm

calcolo del percorso della forza Molla di compressione D-206D-04

Modulo di richiesta Molla di compressione D-206D-04 Acciaio per molle Ø 1,4 x 16 x 122 mm

Modulo di richiesta Molla di compressione D-206D-04

Molle di compressione simili per Molla di compressione D-206D-04 Acciaio per molle Ø 1,4 x 16 x 122 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-206D-04	EN 10270-1	1,4	17,4	122	71,47	28,5	93,5	12,5	0,764	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206D-04	1.4310	1,4	17,4	122	61,155	28,85	93,15	12,5	0,657	92,8 \| 100,0 \| 92,6 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-145G	17	115	0,262	EN 10270-1	25,893	16,1	98,9	62,5 \| 87,8 \| 65,4 \| 34,3
D-179H	19	129	0,274	EN 10270-1	30,429	17,85	111,15	62,5 \| 88,2 \| 63,3 \| 35,8
D-184A	17,25	140	0,328	EN 10270-1	34,917	33,62	106,38	67,7 \| 91,9 \| 68,4 \| 42,9
D-180Y-04	19	116	0,329	EN 10270-1	29,595	26,17	89,83	67,9 \| 92,0 \| 68,7 \| 43,1
D-179J-14	15,9	125	0,368	EN 10270-1	38,258	21,06	103,94	69,7 \| 89,2 \| 71,7 \| 48,2
D-180M-14	17	106	0,428	EN 10270-1	35,648	22,8	83,2	71,9 \| 90,1 \| 69,4 \| 56,1
D-206D-18	20,4	125	0,456	EN 10270-1	44,788	26,88	98,12	77,7 \| 94,3 \| 79,0 \| 59,7
D-185J	15	125	0,467	EN 10270-1	41,817	35,4	89,6	76,4 \| 91,0 \| 77,2 \| 61,1
D-184	17,25	140	0,486	EN 10270-1	51,881	33,2	106,8	78,5 \| 91,9 \| 80,1 \| 63,6
D-180M-25	15	115	0,519	EN 10270-1	45,869	26,55	88,45	78,7 \| 88,7 \| 79,4 \| 67,8
D-207JZ	18,5	129	0,567	EN 10270-1	51,142	38,87	90,13	84,1 \| 94,0 \| 84,0 \| 74,2
D-206D-04	17,4	122	0,764	EN 10270-1	71,47	28,5	93,5	100,0 \| 100,0 \| 100,0 \| 100,0
D-207J-06	16,5	110	0,826	EN 10270-1	59,731	37,69	72,31	88,6 \| 92,8 \| 80,5 \| 92,5
D-216A	17,6	110	0,881	EN 10270-1	61,499	40,2	69,8	86,4 \| 92,2 \| 80,4 \| 86,8
D-217E	17	116	1,179	EN 10270-1	96,796	33,93	82,07	79,7 \| 93,4 \| 80,8 \| 64,8
D-232M-02	20	118	1,223	EN 10270-1	99,938	36,31	81,69	76,4 \| 87,2 \| 79,4 \| 62,5
D-216	17,6	110	1,304	EN 10270-1	104,19	30,1	79,9	75,9 \| 92,2 \| 77,0 \| 58,6
D-233T-10	15	130	1,661	EN 10270-1	111,088	63,11	66,89	66,6 \| 85,9 \| 67,9 \| 46,0
D-263VE	20	127	2,779	EN 10270-1	199,574	55,18	71,82	55,0 \| 81,3 \| 56,3 \| 27,5
D-252AF	15	120	3,297	EN 10270-1	209,875	56,35	63,65	53,0 \| 84,9 \| 51,1 \| 23,2
D-283A	18,5	130	4,318	EN 10270-1	257,652	70,33	59,67	48,3 \| 81,3 \| 45,8 \| 17,7
D-278D	19,5	125	4,378	EN 10270-1	288,607	59,08	65,92	48,7 \| 80,9 \| 47,6 \| 17,5
D-283	18,5	130	5,252	EN 10270-1	366,04	60,3	69,7	47,6 \| 81,3 \| 47,0 \| 14,6
D-282B	18,5	105	6,7	EN 10270-1	366,176	50,35	54,65	43,0 \| 78,7 \| 39,0 \| 11,4
D-288X-12	19,4	127	9,037	EN 10270-1	542,201	67	60	41,7 \| 78,0 \| 38,7 \| 8,5
D-288X-11	19,4	115	10,184	EN 10270-1	540,781	61,9	53,1	40,0 \| 77,4 \| 35,0 \| 7,5
D-313A	19,2	120	11,591	EN 10270-1	367,438	88,3	31,7	37,0 \| 77,6 \| 26,7 \| 6,6

Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202081; Molla di compressione D-206D-04

Paese d'origine: DE, German; Molla di compressione D-206D-04
