Molla di compressione D-206D-18 Acciaio per molle Ø 1,4 x 19 x 125 mm

Prezzi a scalare - Molla di compressione D-206D-18

Quantità	Prezzo singolo [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Molla di compressione Acquistare

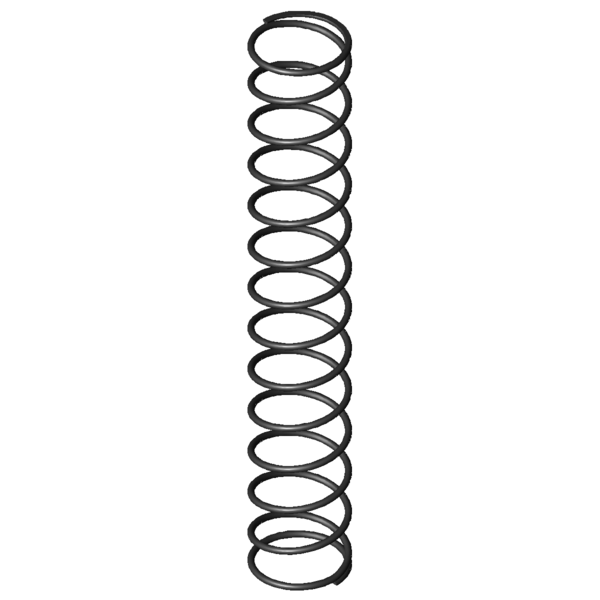

Immagine del prodotto Molla di compressione D-206D-18

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-206D-18

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	19	mm	Diametro medio delle spire
De	20,4	mm	Diametro esterno delle spire
Dd	17	mm	Diametro maggiore della spina
Dh	21,3	mm	Diametro minore del cono
L0	125	mm	Lunghezza della molla non caricata
Lk	85,8	mm	Lunghezza libera di flessione
Fn	44,788	N	Allungamento sotto carico massimo statico
Ln	26,88	mm	Lunghezza minima a carico statico
sn	98,12	mm	Escursione elastica massima a carico statico
Fndyn	43,273	N	Allungamento sotto carico massimo dinamico
Lndyn	30,2	mm	Lunghezza minima a carico dinamico
shdyn	50,7	mm	Escursione elastica massima a carico dinamico
S	9,888	mm	Passo della molla (da centro spira a centro spira)
n	12,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,456	N/mm	Costante della molla
Gew	10,5317	g	Peso dell’articolo
Fntol	2,98	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	2,9	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	G	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-206D-18 Acciaio per molle Ø 1,4 x 19 x 125 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-206D-18 Acciaio per molle Ø 1,4 x 19 x 125 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-206D-18 Acciaio per molle Ø 1,4 x 19 x 125 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-206D-18 Acciaio per molle Ø 1,4 x 19 x 125 mm

calcolo del percorso della forza Molla di compressione D-206D-18

Modulo di richiesta Molla di compressione D-206D-18 Acciaio per molle Ø 1,4 x 19 x 125 mm

Modulo di richiesta Molla di compressione D-206D-18

Molle di compressione simili per Molla di compressione D-206D-18 Acciaio per molle Ø 1,4 x 19 x 125 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-206D-18	EN 10270-1	1,4	20,4	125	44,788	26,88	98,12	12,5	0,456	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206D-18	1.4310	1,4	20,4	125	38,461	26,9	98,1	12,5	0,392	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-145DK	21	105	0,069	EN 10270-1	4,925	33,45	71,55	47,1 \| 84,2 \| 42,0 \| 15,1
D-179H	19	129	0,274	EN 10270-1	30,429	17,85	111,15	75,9 \| 89,5 \| 78,1 \| 60,0
D-180Y-04	19	116	0,329	EN 10270-1	29,595	26,17	89,83	80,9 \| 91,7 \| 78,8 \| 72,2
D-180L	20	130	0,335	EN 10270-1	37,101	19,14	110,86	84,1 \| 93,3 \| 85,7 \| 73,3
D-206D-18	20,4	125	0,456	EN 10270-1	44,788	26,88	98,12	100,0 \| 100,0 \| 100,0 \| 100,0
D-207JZ	18,5	129	0,567	EN 10270-1	51,142	38,87	90,13	87,9 \| 93,6 \| 89,7 \| 80,4
D-206D-04	17,4	122	0,764	EN 10270-1	71,47	28,5	93,5	77,7 \| 94,3 \| 79,0 \| 59,7
D-207J-73	20	112	0,776	EN 10270-1	68,329	23,92	88,08	76,7 \| 93,7 \| 77,7 \| 58,8
D-212E	19,8	104	0,82	EN 10270-1	59,761	31,15	72,85	73,2 \| 89,3 \| 74,6 \| 55,6
D-210	21,6	110	0,982	EN 10270-1	83,358	25,1	84,9	68,9 \| 90,0 \| 70,1 \| 46,5
D-243A	22	135	1,101	EN 10270-1	93,34	50,25	84,75	64,6 \| 85,1 \| 67,2 \| 41,4
D-232N	20	139	1,144	EN 10270-1	114,943	38,57	100,43	65,6 \| 88,6 \| 68,3 \| 39,9
D-232M-02	20	118	1,223	EN 10270-1	99,938	36,31	81,69	63,8 \| 90,1 \| 64,0 \| 37,3
D-243	22	135	1,63	EN 10270-1	156,48	39	96	58,8 \| 85,1 \| 63,2 \| 28,0
D-247	21	115	1,76	EN 10270-1	136,68	37,36	77,64	56,1 \| 86,4 \| 55,9 \| 25,9
D-277A	22,5	120	2,689	EN 10270-1	160,484	60,32	59,69	47,4 \| 80,9 \| 44,4 \| 17,0
D-263VE	20	127	2,779	EN 10270-1	199,574	55,18	71,82	50,0 \| 85,8 \| 47,8 \| 16,4
D-277	22,5	120	3,979	EN 10270-1	293,289	46,3	73,7	45,9 \| 80,9 \| 45,2 \| 11,5
D-283A	18,5	130	4,318	EN 10270-1	257,652	70,33	59,67	43,5 \| 80,9 \| 39,1 \| 10,6
D-278D	19,5	125	4,378	EN 10270-1	288,607	59,08	65,92	45,2 \| 83,9 \| 41,4 \| 10,4

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202081; Molla di compressione D-206D-18

Paese d'origine: DE, German; Molla di compressione D-206D-18
