Molla di compressione D-206D-05 Acciaio per molle Ø 1,4 x 16 x 181 mm

Prezzi a scalare - Molla di compressione D-206D-05

Quantità	Prezzo singolo [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Molla di compressione Acquistare

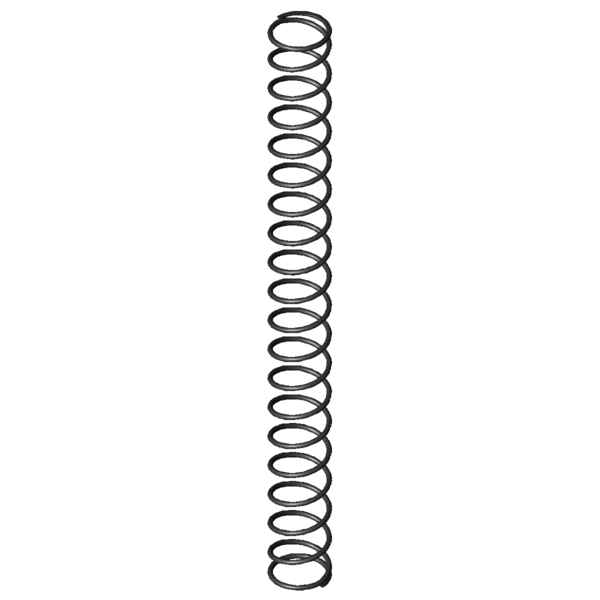

Immagine del prodotto Molla di compressione D-206D-05

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-206D-05

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	1,4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	16	mm	Diametro medio delle spire
De	17,4	mm	Diametro esterno delle spire
Dd	14	mm	Diametro maggiore della spina
Dh	18,5	mm	Diametro minore del cono
L0	181	mm	Lunghezza della molla non caricata
Lk	164,51	mm	Lunghezza libera di flessione
Fn	71,841	N	Allungamento sotto carico massimo statico
Ln	41,9	mm	Lunghezza minima a carico statico
sn	139,1	mm	Escursione elastica massima a carico statico
Fndyn	62,545	N	Allungamento sotto carico massimo dinamico
Lndyn	59,9	mm	Lunghezza minima a carico dinamico
shdyn	42,55	mm	Escursione elastica massima a carico dinamico
S	9,708	mm	Passo della molla (da centro spira a centro spira)
n	18,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,516	N/mm	Costante della molla
Gew	12,5386	g	Peso dell’articolo
Fntol	3,45	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	3,42	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4,52	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	G	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-206D-05 Acciaio per molle Ø 1,4 x 16 x 181 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-206D-05 Acciaio per molle Ø 1,4 x 16 x 181 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-206D-05 Acciaio per molle Ø 1,4 x 16 x 181 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-206D-05 Acciaio per molle Ø 1,4 x 16 x 181 mm

calcolo del percorso della forza Molla di compressione D-206D-05

Modulo di richiesta Molla di compressione D-206D-05 Acciaio per molle Ø 1,4 x 16 x 181 mm

Modulo di richiesta Molla di compressione D-206D-05

Molle di compressione simili per Molla di compressione D-206D-05 Acciaio per molle Ø 1,4 x 16 x 181 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-206D-05	EN 10270-1	1,4	17,4	181	71,841	41,9	139,1	18,5	0,516	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206D-05	1.4310	1,4	17,4	181	61,172	43,1	137,9	18,5	0,444	92,7 \| 100,0 \| 92,1 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-117M	14	160,6	0,117	EN 10270-1	16,422	20,3	140,3	53,0 \| 75,4 \| 61,0 \| 22,7
D-145D-04	18,5	157	0,141	EN 10270-1	18,861	23,05	133,95	57,5 \| 84,1 \| 61,3 \| 27,3
D-142D	15	163	0,154	EN 10270-1	21,647	22,28	140,72	58,2 \| 80,2 \| 64,5 \| 29,8
D-145H	17	186	0,16	EN 10270-1	25,834	25	161	60,4 \| 88,8 \| 61,2 \| 31,1
D-179J	19	208	0,168	EN 10270-1	30,247	27,73	180,27	59,3 \| 85,7 \| 59,6 \| 32,5
D-180M	20	209	0,205	EN 10270-1	36,775	29,71	179,29	63,5 \| 86,4 \| 64,4 \| 39,7
D-185A	17,25	205	0,27	EN 10270-1	44,435	40,35	164,65	72,6 \| 92,2 \| 73,2 \| 52,3
D-185	17,25	205	0,328	EN 10270-1	52,024	46,5	158,5	78,6 \| 92,2 \| 80,1 \| 63,6
D-184A	17,25	140	0,328	EN 10270-1	34,917	33,62	106,38	71,6 \| 88,6 \| 62,5 \| 63,6
D-211A	21,6	165	0,451	EN 10270-1	55,172	42,7	122,3	85,4 \| 86,4 \| 82,4 \| 87,3
D-184	17,25	140	0,486	EN 10270-1	51,881	33,2	106,8	85,7 \| 88,6 \| 74,5 \| 94,1
D-206D-05	17,4	181	0,516	EN 10270-1	71,841	41,9	139,1	100,0 \| 100,0 \| 100,0 \| 100,0
D-207J-80	20	152	0,603	EN 10270-1	73,674	29,9	122,1	88,8 \| 88,1 \| 92,6 \| 85,6
D-211	21,6	165	0,668	EN 10270-1	83,122	40,5	124,5	83,9 \| 86,4 \| 88,0 \| 77,4
D-217A	17,6	165	0,724	EN 10270-1	84,615	48,2	116,8	82,7 \| 92,5 \| 84,4 \| 71,3
D-206D-04	17,4	122	0,764	EN 10270-1	71,47	28,5	93,5	80,0 \| 89,1 \| 83,4 \| 67,6
D-217	17,6	165	0,881	EN 10270-1	104,056	46,9	118,1	76,0 \| 92,5 \| 77,0 \| 58,6
D-247D-09	20	200	1,035	EN 10270-1	134,611	69,96	130,04	68,6 \| 82,5 \| 73,4 \| 49,9
D-252A-01	18	170	1,624	EN 10270-1	174,441	62,6	107,4	59,3 \| 86,9 \| 59,2 \| 31,8
D-252A	18	145	1,769	EN 10270-1	154,192	57,82	87,18	55,4 \| 82,3 \| 54,6 \| 29,2
D-252	18	145	2,151	EN 10270-1	195,21	54,25	90,75	52,4 \| 82,3 \| 51,0 \| 24,0
D-278A	22,5	175	2,211	EN 10270-1	227,107	72,28	102,73	50,9 \| 76,7 \| 52,7 \| 23,4
D-252A-20	15,5	167	2,325	EN 10270-1	224,098	70,6	96,4	52,2 \| 83,8 \| 50,7 \| 22,2
D-278	22,5	175	2,689	EN 10270-1	292,546	66,2	108,8	49,1 \| 76,7 \| 51,4 \| 19,2
D-283A-07	18	181	3,886	EN 10270-1	374,65	84,59	96,41	47,3 \| 84,2 \| 44,2 \| 13,3
D-283A-19	15,5	224	4,262	EN 10270-1	416,885	126,18	97,82	43,7 \| 75,3 \| 43,8 \| 12,1
D-283A	18,5	130	4,318	EN 10270-1	257,652	70,33	59,67	40,4 \| 74,0 \| 35,4 \| 12,0

Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202081; Molla di compressione D-206D-05

Paese d'origine: DE, German; Molla di compressione D-206D-05
