Molla di compressione D-377A Acciaio per molle Ø 6,3 x 50 x 217 mm

Prezzi a scalare - Molla di compressione D-377A

Quantità	Prezzo singolo [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9376 EUR
175	2,9180 EUR
250	2,8813 EUR
350	2,8095 EUR

Molla di compressione Acquistare

Immagine del prodotto Molla di compressione D-377A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-377A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	6,3	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	50	mm	Diametro medio delle spire
De	56,3	mm	Diametro esterno delle spire
Dd	42,6	mm	Diametro maggiore della spina
Dh	57,7	mm	Diametro minore del cono
L0	217	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	977,729	N	Allungamento sotto carico massimo statico
Ln	114,19	mm	Lunghezza minima a carico statico
sn	102,81	mm	Escursione elastica massima a carico statico
Fndyn	899,087	N	Allungamento sotto carico massimo dinamico
Lndyn	122,46	mm	Lunghezza minima a carico dinamico
shdyn	70,36	mm	Escursione elastica massima a carico dinamico
S	15,607	mm	Passo della molla (da centro spira a centro spira)
n	13,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	9,51	N/mm	Costante della molla
Gew	599,9333	g	Peso dell’articolo
Fntol	58,3	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	57,1	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4,59	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AK	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-377A Acciaio per molle Ø 6,3 x 50 x 217 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-377A Acciaio per molle Ø 6,3 x 50 x 217 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-377A Acciaio per molle Ø 6,3 x 50 x 217 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-377A Acciaio per molle Ø 6,3 x 50 x 217 mm

calcolo del percorso della forza Molla di compressione D-377A

Modulo di richiesta Molla di compressione D-377A Acciaio per molle Ø 6,3 x 50 x 217 mm

Modulo di richiesta Molla di compressione D-377A

Molle di compressione simili per Molla di compressione D-377A Acciaio per molle Ø 6,3 x 50 x 217 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-377A	EN 10270-1	6,3	56,3	217	977,729	114,19	102,81	13,5	9,51	100,0 \| 100,0 \| 100,0 \| 100,0
VD-377A	1.4310	6,3	56,3	217	839,767	114,19	102,81	13,5	8,168	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	50,4 \| 79,9 \| 49,0 \| 22,3
D-339J-04	58	210	2,182	EN 10270-1	277,7	82,75	127,25	55,3 \| 88,4 \| 54,6 \| 22,9
D-316	54	230	2,455	EN 10270-1	433,557	53,37	176,63	53,9 \| 84,6 \| 51,3 \| 25,8
D-339J-23	58	185	3,21	EN 10270-1	403,8	59,2	125,8	59,9 \| 84,6 \| 61,5 \| 33,8
D-347A	55	235	3,773	EN 10270-1	530,599	94,38	140,63	64,4 \| 89,8 \| 63,7 \| 39,7
D-344A-10	60	190	4,252	EN 10270-1	520,186	67,67	122,33	66,8 \| 86,9 \| 68,6 \| 44,7
D-339M	50	187	4,668	EN 10270-1	580,828	62,58	124,42	67,4 \| 82,1 \| 71,0 \| 49,1
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	50,2 \| 87,4 \| 48,1 \| 15,1
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	49,6 \| 84,9 \| 45,1 \| 18,9
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	78,9 \| 93,1 \| 80,0 \| 63,7
D-378A	56,3	250	6,94	EN 10270-1	681,373	151,82	98,18	83,7 \| 95,6 \| 82,6 \| 73,0
D-353	45	205	7,959	EN 10270-1	957,068	84,75	120,25	54,8 \| 88,0 \| 51,4 \| 25,1
D-364J-04	56	175	8,516	EN 10270-1	908,3	68,34	104,64	92,0 \| 89,1 \| 95,6 \| 91,3
D-364R-72	61	180	9,336	EN 10270-1	964,046	76,74	103,26	95,8 \| 90,2 \| 99,1 \| 98,2
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	100,0 \| 100,0 \| 100,0 \| 100,0
D-378	56,3	250	10,271	EN 10270-1	1472,179	106,67	143,33	85,8 \| 95,6 \| 69,1 \| 92,6
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	64,3 \| 91,3 \| 66,4 \| 35,2
D-377	56,3	175	15,104	EN 10270-1	1486,8	76,56	98,44	79,1 \| 93,5 \| 80,8 \| 63,0
D-389N	50	228	19,848	EN 10270-1	1756,744	139,49	88,51	70,0 \| 91,3 \| 70,9 \| 47,9
D-408	58	230	26,706	EN 10270-1	2620,936	131,86	98,14	64,0 \| 90,1 \| 66,4 \| 35,6
D-414M-04	57	230	43,17	EN 10270-1	2936,622	161,98	68,02	53,2 \| 87,7 \| 49,7 \| 22,0
D-414M-03	57	184	54,944	EN 10270-1	2905,226	131,12	52,88	48,1 \| 84,5 \| 42,5 \| 17,3
D-438	60	230	65,2	EN 10270-1	4421,375	162,19	67,81	47,4 \| 83,7 \| 44,0 \| 14,6
D-506	60	250	101,424	EN 10270-1	7302,517	178	72	43,5 \| 79,3 \| 41,7 \| 9,4
D-447	50	239	102,697	EN 10270-1	4598,753	194,22	44,78	40,8 \| 80,9 \| 32,4 \| 9,3
D-445D	55	238	149,063	EN 10270-1	6111,568	197	41	39,4 \| 84,0 \| 27,9 \| 6,4

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202081; Molla di compressione D-377A

Paese d'origine: DE, German; Molla di compressione D-377A

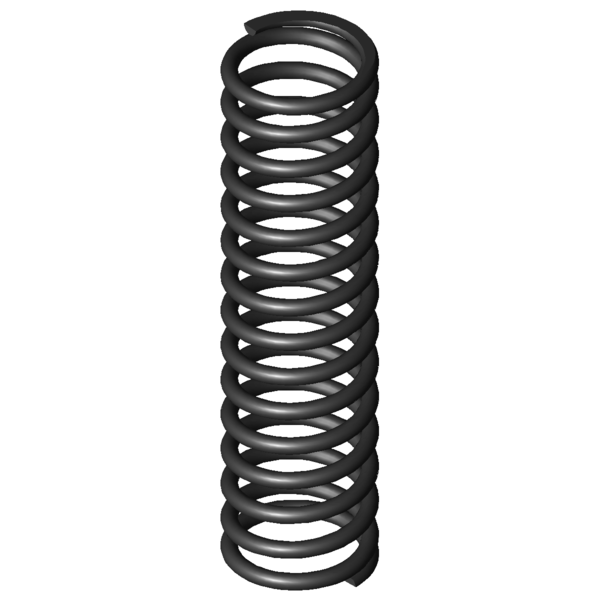

Immagine del prodotto - Molle a compressione D-377A
