Molla di compressione D-389N-05 Acciaio per molle Ø 7 x 39 x 236 mm

Prezzi a scalare - Molla di compressione D-389N-05

Quantità	Prezzo singolo [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4764 EUR
175	4,4341 EUR
250	4,3853 EUR
350	4,1388 EUR

Molla di compressione Acquistare

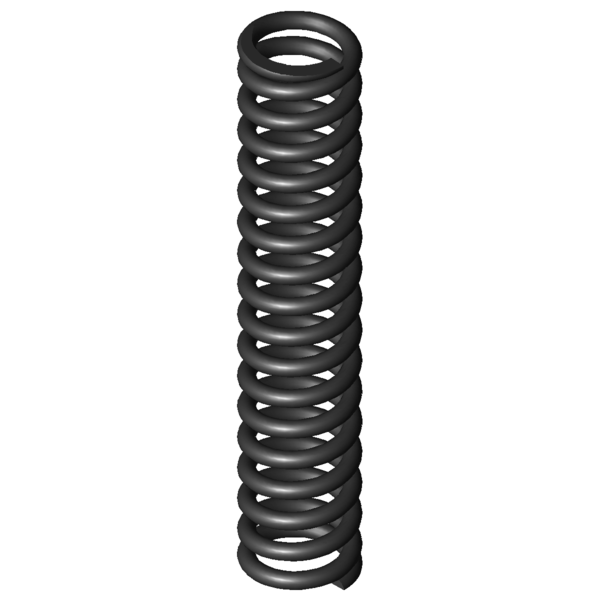

Immagine del prodotto Molla di compressione D-389N-05

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-389N-05

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	39	mm	Diametro medio delle spire
De	46	mm	Diametro esterno delle spire
Dd	31	mm	Diametro maggiore della spina
Dh	47,4	mm	Diametro minore del cono
L0	236	mm	Lunghezza della molla non caricata
Lk	142,67	mm	Lunghezza libera di flessione
Fn	2411,864	N	Allungamento sotto carico massimo statico
Ln	142,41	mm	Lunghezza minima a carico statico
sn	93,59	mm	Escursione elastica massima a carico statico
Fndyn	2092,676	N	Allungamento sotto carico massimo dinamico
Lndyn	154,8	mm	Lunghezza minima a carico dinamico
shdyn	31,59	mm	Escursione elastica massima a carico dinamico
S	14,313	mm	Passo della molla (da centro spira a centro spira)
n	16	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	25,772	N/mm	Costante della molla
Gew	670,8932	g	Peso dell’articolo
Fntol	135	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	131	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,79	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AQ	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-389N-05 Acciaio per molle Ø 7 x 39 x 236 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-389N-05 Acciaio per molle Ø 7 x 39 x 236 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-389N-05 Acciaio per molle Ø 7 x 39 x 236 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-389N-05 Acciaio per molle Ø 7 x 39 x 236 mm

calcolo del percorso della forza Molla di compressione D-389N-05

Modulo di richiesta Molla di compressione D-389N-05 Acciaio per molle Ø 7 x 39 x 236 mm

Modulo di richiesta Molla di compressione D-389N-05

Molle di compressione simili per Molla di compressione D-389N-05 Acciaio per molle Ø 7 x 39 x 236 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-389N-05	EN 10270-1	7	46	236	2411,864	142,41	93,59	16	25,772	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389N-05	1.4310	7	46	236	2071,54	142,41	93,59	16	22,135	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-316	54	230	2,455	EN 10270-1	433,557	53,37	176,63	41,6 \| 79,9 \| 35,5 \| 9,5
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	45,4 \| 84,1 \| 39,6 \| 12,7
D-347A	55	235	3,773	EN 10270-1	530,599	94,38	140,63	47,9 \| 84,9 \| 44,3 \| 14,6
D-353A	45	205	5,378	EN 10270-1	453,716	120,63	84,37	53,6 \| 85,4 \| 54,5 \| 20,9
D-353	45	205	7,959	EN 10270-1	957,068	84,75	120,25	58,3 \| 85,4 \| 58,8 \| 30,9
D-359	37	230	10,503	EN 10270-1	1182,323	117,43	112,57	63,3 \| 83,1 \| 66,1 \| 40,8
D-384A	46,3	280	11,145	EN 10270-1	1146,827	177,1	102,9	67,9 \| 91,2 \| 69,3 \| 43,2
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	65,4 \| 93,0 \| 60,1 \| 43,3
D-383A	46,3	195	13,554	EN 10270-1	639,051	147,85	47,15	60,6 \| 90,7 \| 38,4 \| 52,6
D-384	46,3	280	13,554	EN 10270-1	1791,169	147,85	132,15	72,1 \| 91,2 \| 72,5 \| 52,6
D-389NA	50	265	17,58	EN 10270-1	1921,769	155,68	109,32	81,5 \| 93,7 \| 82,6 \| 68,2
D-389N	50	228	19,848	EN 10270-1	1756,744	139,49	88,51	85,6 \| 96,2 \| 83,7 \| 77,0
D-383	46,3	195	20,06	EN 10270-1	1825,76	103,99	91,01	85,0 \| 90,7 \| 86,5 \| 77,8
D-389A	38,3	225	21,767	EN 10270-1	1109,881	174,01	50,99	74,7 \| 89,5 \| 50,2 \| 84,5
D-389N-05	46	236	25,772	EN 10270-1	2411,864	142,41	93,59	100,0 \| 100,0 \| 100,0 \| 100,0
D-389	38,3	225	26,473	EN 10270-1	2109,513	145,32	79,68	91,1 \| 89,5 \| 86,3 \| 97,3
D-389N-04	46	194	31,719	EN 10270-1	2399,97	118,34	75,66	88,5 \| 94,1 \| 90,2 \| 81,2
D-413A	48	248	35,243	EN 10270-1	2243,232	184,35	63,65	82,2 \| 92,8 \| 80,5 \| 73,1
D-414	48	275	35,243	EN 10270-1	3194,8	184,35	90,65	83,0 \| 89,7 \| 86,2 \| 73,1
D-447	50	239	102,697	EN 10270-1	4598,753	194,22	44,78	54,1 \| 86,9 \| 50,1 \| 25,1
D-445D	55	238	149,063	EN 10270-1	6111,568	197	41	47,7 \| 84,3 \| 41,6 \| 17,3

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202081; Molla di compressione D-389N-05
