Molla di compressione VD-389N-05 Acciaio inossidabile Ø 7 x 39 x 236 mm

Prezzi a scalare - Molla di compressione VD-389N-05

Quantità	Prezzo singolo [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Molla di compressione Acquistare

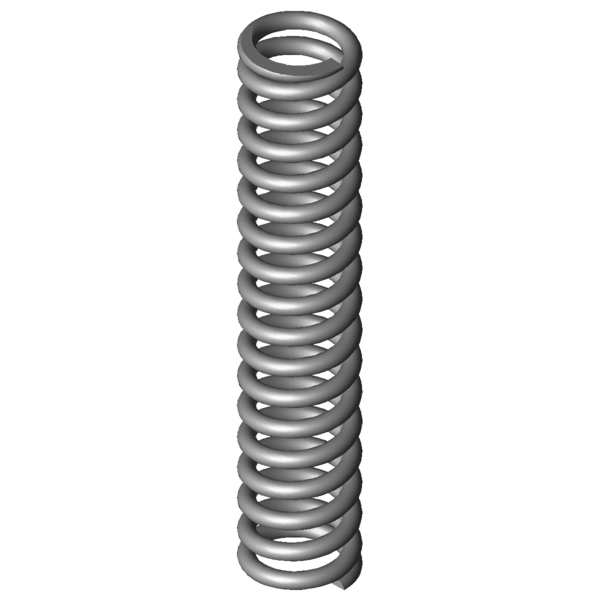

Immagine del prodotto Molla di compressione VD-389N-05

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389N-05

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	39	mm	Diametro medio delle spire
De	46	mm	Diametro esterno delle spire
Dd	31	mm	Diametro maggiore della spina
Dh	47,4	mm	Diametro minore del cono
L0	236	mm	Lunghezza della molla non caricata
Lk	142,67	mm	Lunghezza libera di flessione
Fn	2071,54	N	Allungamento sotto carico massimo statico
Ln	142,41	mm	Lunghezza minima a carico statico
sn	93,59	mm	Escursione elastica massima a carico statico
Fndyn	1841,661	N	Allungamento sotto carico massimo dinamico
Lndyn	152,8	mm	Lunghezza minima a carico dinamico
shdyn	17,65	mm	Escursione elastica massima a carico dinamico
S	14,313	mm	Passo della molla (da centro spira a centro spira)
n	16	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	22,135	N/mm	Costante della molla
Gew	670,8932	g	Peso dell’articolo
Fntol	135	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	131	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,79	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AT	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389N-05 Acciaio inossidabile Ø 7 x 39 x 236 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389N-05 Acciaio inossidabile Ø 7 x 39 x 236 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389N-05 Acciaio inossidabile Ø 7 x 39 x 236 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389N-05 Acciaio inossidabile Ø 7 x 39 x 236 mm

calcolo del percorso della forza Molla di compressione VD-389N-05

Modulo di richiesta Molla di compressione VD-389N-05 Acciaio inossidabile Ø 7 x 39 x 236 mm

Modulo di richiesta Molla di compressione VD-389N-05

Molle di compressione simili per Molla di compressione VD-389N-05 Acciaio inossidabile Ø 7 x 39 x 236 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389N-05	1.4310	7	46	236	2071,54	142,41	93,59	16	22,135	85,6 \| 96,2 \| 83,7 \| 77,0
D-389N-05	EN 10270-1	7	46	236	2411,864	142,41	93,59	16	25,772	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	44,2 \| 83,0 \| 37,4 \| 12,4
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	46,4 \| 80,7 \| 42,2 \| 16,4
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	50,7 \| 86,5 \| 46,6 \| 19,0
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	57,1 \| 83,8 \| 60,6 \| 27,1
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	62,6 \| 83,8 \| 64,0 \| 40,1
VD-359	37	230	9,021	1.4310	1015,493	117,43	112,57	84,2 \| 86,5 \| 71,9 \| 94,2
VD-384A	46,3	280	9,572	1.4310	985,004	177,1	102,9	77,6 \| 92,4 \| 76,9 \| 63,4
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	69,7 \| 86,9 \| 58,7 \| 63,4
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	67,5 \| 89,4 \| 44,8 \| 68,3
VD-384	46,3	280	11,642	1.4310	1538,428	147,85	132,15	85,8 \| 92,4 \| 88,0 \| 77,1
VD-389NA	50	265	15,099	1.4310	1650,599	155,68	109,32	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	90,0 \| 95,3 \| 86,2 \| 88,6
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	95,0 \| 89,4 \| 96,7 \| 98,9
VD-389A	38,3	225	18,696	1.4310	953,272	174,01	50,99	71,7 \| 92,1 \| 71,9 \| 51,2
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	81,5 \| 93,7 \| 82,6 \| 68,2
VD-389	38,3	225	22,738	1.4310	1811,851	145,32	79,68	68,1 \| 92,1 \| 70,0 \| 42,1
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	78,1 \| 92,4 \| 79,3 \| 62,6
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	71,4 \| 92,4 \| 71,9 \| 49,9
VD-414	48	275	30,27	1.4310	2744	184,35	90,65	71,6 \| 93,3 \| 71,5 \| 49,9
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	48,4 \| 86,7 \| 41,4 \| 17,1
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	43,3 \| 83,6 \| 34,6 \| 11,8

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202081; Molla di compressione VD-389N-05

Paese d'origine: DE, German; Molla di compressione VD-389N-05
