Molla di compressione VD-389N-04 Acciaio inossidabile Ø 7 x 39 x 194 mm

Prezzi a scalare - Molla di compressione VD-389N-04

Quantità	Prezzo singolo [EUR]
1	16,7200 EUR
2	13,3200 EUR
3	9,4800 EUR
7	7,5900 EUR
17	6,1000 EUR
37	5,2200 EUR
75	5,1800 EUR
125	5,1800 EUR
175	5,1800 EUR
250	5,1800 EUR
350	5,1800 EUR

Molla di compressione Acquistare

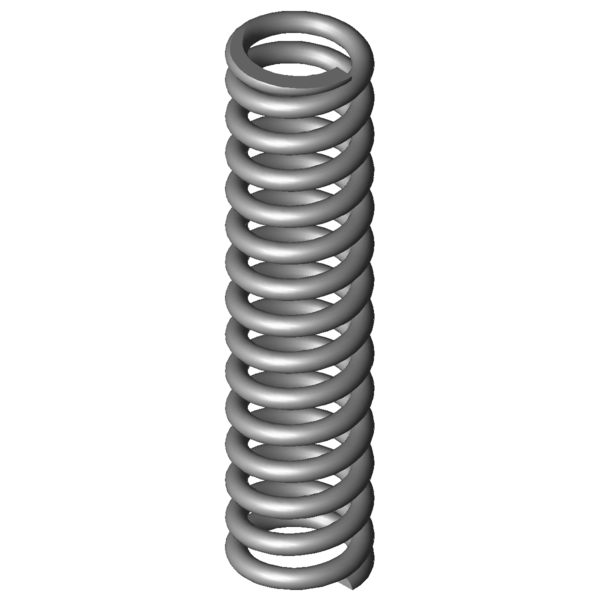

Immagine del prodotto Molla di compressione VD-389N-04

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389N-04

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	39	mm	Diametro medio delle spire
De	46	mm	Diametro esterno delle spire
Dd	31	mm	Diametro maggiore della spina
Dh	47,4	mm	Diametro minore del cono
L0	194	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	2061,324	N	Allungamento sotto carico massimo statico
Ln	118,34	mm	Lunghezza minima a carico statico
sn	75,66	mm	Escursione elastica massima a carico statico
Fndyn	1852,559	N	Allungamento sotto carico massimo dinamico
Lndyn	126	mm	Lunghezza minima a carico dinamico
shdyn	14,44	mm	Escursione elastica massima a carico dinamico
S	14,385	mm	Passo della molla (da centro spira a centro spira)
n	13	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	27,244	N/mm	Costante della molla
Gew	559,0777	g	Peso dell’articolo
Fntol	137	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	134	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,15	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AS	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389N-04 Acciaio inossidabile Ø 7 x 39 x 194 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389N-04 Acciaio inossidabile Ø 7 x 39 x 194 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389N-04 Acciaio inossidabile Ø 7 x 39 x 194 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389N-04 Acciaio inossidabile Ø 7 x 39 x 194 mm

calcolo del percorso della forza Molla di compressione VD-389N-04

Modulo di richiesta Molla di compressione VD-389N-04 Acciaio inossidabile Ø 7 x 39 x 194 mm

Modulo di richiesta Molla di compressione VD-389N-04

Molle di compressione simili per Molla di compressione VD-389N-04 Acciaio inossidabile Ø 7 x 39 x 194 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389N-04	1.4310	7	46	194	2061,324	118,34	75,66	13	27,244	100,0 \| 100,0 \| 100,0 \| 100,0
D-389N-04	EN 10270-1	7	46	194	2399,97	118,34	75,66	13	31,719	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	50,2 \| 87,4 \| 48,1 \| 15,1
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	46,3 \| 78,4 \| 45,5 \| 15,1
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	53,1 \| 88,0 \| 54,3 \| 17,0
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	49,6 \| 84,9 \| 45,1 \| 18,9
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	54,8 \| 88,0 \| 51,4 \| 25,1
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	60,1 \| 89,9 \| 59,7 \| 30,6
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	64,3 \| 91,3 \| 66,4 \| 35,2
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	61,2 \| 96,3 \| 44,5 \| 42,7
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	63,5 \| 87,7 \| 50,7 \| 52,0
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	63,5 \| 89,2 \| 42,6 \| 58,6
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	79,7 \| 96,3 \| 79,6 \| 63,2
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	79,7 \| 87,7 \| 82,9 \| 68,5
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	85,0 \| 86,5 \| 89,2 \| 79,5
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	88,5 \| 94,1 \| 90,2 \| 81,2
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-11	39	203	29,899	1.4310	1690,434	146,46	56,54	87,2 \| 92,0 \| 78,4 \| 91,1
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	81,7 \| 90,7 \| 76,2 \| 78,1
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	85,8 \| 92,8 \| 87,8 \| 76,9
VD-413	48	190	44,8	1.4310	2699,2	129,75	60,25	77,5 \| 93,8 \| 78,0 \| 60,8
VD-414AE	42	200	65,133	1.4310	3762,459	142,23	57,77	66,4 \| 91,9 \| 65,6 \| 41,8
VD-414AD	42	168	67,546	1.4310	2044,869	137,73	30,27	66,1 \| 88,5 \| 69,6 \| 40,3

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202081; Molla di compressione VD-389N-04

Paese d'origine: DE, German; Molla di compressione VD-389N-04
