Molla di compressione VD-364R-44 Acciaio inossidabile Ø 5,6 x 48,4 x 200 mm

Prezzi a scalare - Molla di compressione VD-364R-44

Quantità	Prezzo singolo [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Molla di compressione Acquistare

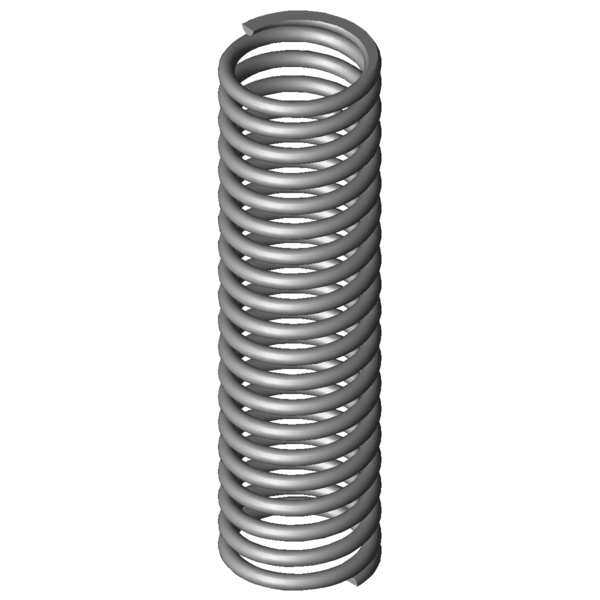

Immagine del prodotto Molla di compressione VD-364R-44

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-364R-44

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5,6	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	48,4	mm	Diametro medio delle spire
De	54	mm	Diametro esterno delle spire
Dd	41,4	mm	Diametro maggiore della spina
Dh	55,5	mm	Diametro minore del cono
L0	200	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	259,411	N	Allungamento sotto carico massimo statico
Ln	136,77	mm	Lunghezza minima a carico statico
sn	63,23	mm	Escursione elastica massima a carico statico
Fndyn	214,316	N	Allungamento sotto carico massimo dinamico
Lndyn	147,76	mm	Lunghezza minima a carico dinamico
shdyn	52,24	mm	Escursione elastica massima a carico dinamico
S	10,508	mm	Passo della molla (da centro spira a centro spira)
n	18,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	4,103	N/mm	Costante della molla
Gew	606,8697	g	Peso dell’articolo
Fntol	35	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	34,6	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,8	mm	(+/-) Tolleranza del diametro delle spire
L0tol	6,46	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AN	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-364R-44 Acciaio inossidabile Ø 5,6 x 48,4 x 200 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-364R-44 Acciaio inossidabile Ø 5,6 x 48,4 x 200 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-364R-44 Acciaio inossidabile Ø 5,6 x 48,4 x 200 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-364R-44 Acciaio inossidabile Ø 5,6 x 48,4 x 200 mm

calcolo del percorso della forza Molla di compressione VD-364R-44

Modulo di richiesta Molla di compressione VD-364R-44 Acciaio inossidabile Ø 5,6 x 48,4 x 200 mm

Modulo di richiesta Molla di compressione VD-364R-44

Molle di compressione simili per Molla di compressione VD-364R-44 Acciaio inossidabile Ø 5,6 x 48,4 x 200 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364R-44	1.4310	5,6	54	200	259,411	136,77	63,23	18,5	4,103	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-44	EN 10270-1	5,6	54	200	302,028	136,77	63,23	18,5	4,777	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-263V-21	46	208	0,489	1.4310	83,036	38,03	169,97	40,6 \| 75,3 \| 34,6 \| 11,9
VD-288X-22	48	203	0,915	1.4310	146,72	42,66	160,34	50,2 \| 80,3 \| 48,0 \| 22,3
VD-289A	55	180	1,2	1.4310	176,817	32,68	147,32	55,5 \| 81,8 \| 55,5 \| 29,3
VD-313C	60	188	1,489	1.4310	225,991	36,27	151,73	61,2 \| 82,8 \| 64,4 \| 36,3
VD-313E-13	48	200	1,679	1.4310	243,442	55,01	144,99	64,7 \| 84,4 \| 68,7 \| 40,9
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	69,0 \| 89,6 \| 71,3 \| 46,2
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	63,4 \| 86,1 \| 52,7 \| 51,4
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	72,8 \| 88,7 \| 62,5 \| 67,2
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	73,6 \| 90,9 \| 50,9 \| 79,0
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	78,4 \| 91,4 \| 54,9 \| 89,0
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	79,3 \| 88,8 \| 51,4 \| 97,7
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	100,0 \| 100,0 \| 100,0 \| 100,0
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	71,2 \| 100,0 \| 55,4 \| 58,0
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	72,6 \| 95,0 \| 43,1 \| 79,7
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	71,4 \| 94,0 \| 41,3 \| 78,8
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	92,9 \| 100,0 \| 92,9 \| 85,9
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	65,5 \| 94,0 \| 46,3 \| 56,1
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	62,4 \| 90,6 \| 45,3 \| 51,2
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	62,9 \| 92,3 \| 46,2 \| 50,2
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	64,5 \| 93,2 \| 51,1 \| 49,2
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	62,3 \| 90,7 \| 60,9 \| 35,2
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	54,9 \| 90,8 \| 42,3 \| 31,6
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	51,7 \| 86,8 \| 44,3 \| 24,1
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	52,5 \| 90,7 \| 43,0 \| 23,8
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	46,4 \| 83,4 \| 38,0 \| 17,9
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	50,2 \| 87,4 \| 48,1 \| 15,1
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	48,0 \| 81,3 \| 51,6 \| 11,1

Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202081; Molla di compressione VD-364R-44

Paese d'origine: DE, German; Molla di compressione VD-364R-44
