Molla di compressione VD-347A Acciaio inossidabile Ø 5 x 50 x 235 mm

Prezzi a scalare - Molla di compressione VD-347A

Quantità	Prezzo singolo [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3800 EUR
175	2,3800 EUR
250	2,3800 EUR
350	2,3800 EUR

Molla di compressione Acquistare

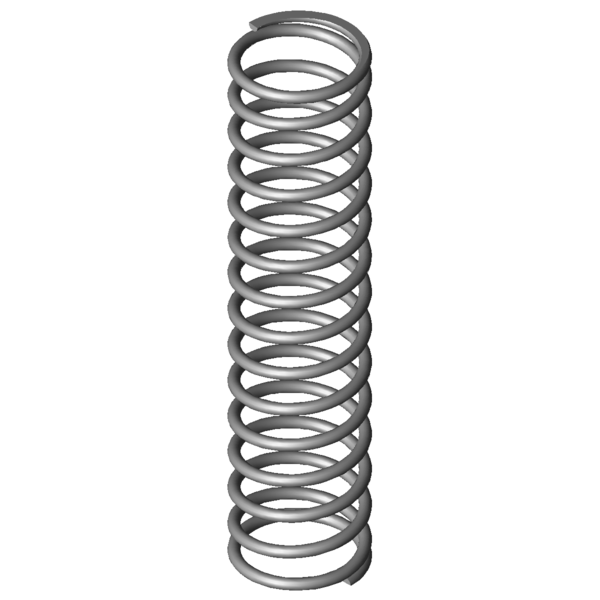

Immagine del prodotto Molla di compressione VD-347A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-347A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	50	mm	Diametro medio delle spire
De	55	mm	Diametro esterno delle spire
Dd	43,7	mm	Diametro maggiore della spina
Dh	56,8	mm	Diametro minore del cono
L0	235	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	455,729	N	Allungamento sotto carico massimo statico
Ln	94,38	mm	Lunghezza minima a carico statico
sn	140,63	mm	Escursione elastica massima a carico statico
Fndyn	428,361	N	Allungamento sotto carico massimo dinamico
Lndyn	102,82	mm	Lunghezza minima a carico dinamico
shdyn	68,72	mm	Escursione elastica massima a carico dinamico
S	17,037	mm	Passo della molla (da centro spira a centro spira)
n	13,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	3,241	N/mm	Costante della molla
Gew	377,887	g	Peso dell’articolo
Fntol	30,77	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	30,29	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,8	mm	(+/-) Tolleranza del diametro delle spire
L0tol	6,05	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AH	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-347A Acciaio inossidabile Ø 5 x 50 x 235 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-347A Acciaio inossidabile Ø 5 x 50 x 235 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-347A Acciaio inossidabile Ø 5 x 50 x 235 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-347A Acciaio inossidabile Ø 5 x 50 x 235 mm

calcolo del percorso della forza Molla di compressione VD-347A

Modulo di richiesta Molla di compressione VD-347A Acciaio inossidabile Ø 5 x 50 x 235 mm

Modulo di richiesta Molla di compressione VD-347A

Molle di compressione simili per Molla di compressione VD-347A Acciaio inossidabile Ø 5 x 50 x 235 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-347A	1.4310	5	55	235	455,729	94,38	140,63	13,5	3,241	100,0 \| 100,0 \| 100,0 \| 100,0
D-347A	EN 10270-1	5	55	235	530,599	94,38	140,63	13,5	3,773	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-263Y	42	240	0,584	1.4310	116,746	40,02	199,98	46,9 \| 74,8 \| 48,0 \| 18,0
VD-288X-22	48	203	0,915	1.4310	146,72	42,66	160,34	55,4 \| 77,9 \| 60,0 \| 28,2
VD-289A	55	180	1,2	1.4310	176,817	32,68	147,32	61,5 \| 80,2 \| 67,1 \| 37,0
VD-318E	49	243	1,821	1.4310	301,076	77,65	165,35	73,4 \| 88,6 \| 75,6 \| 56,2
VD-322A	44	235	1,892	1.4310	254,459	100,5	134,5	73,6 \| 86,7 \| 75,7 \| 58,4
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	73,9 \| 91,4 \| 71,7 \| 58,5
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	79,2 \| 92,0 \| 80,7 \| 65,1
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	84,4 \| 94,6 \| 85,6 \| 73,0
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	85,2 \| 87,9 \| 82,8 \| 85,1
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	88,4 \| 86,7 \| 92,2 \| 86,4
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	100,0 \| 100,0 \| 100,0 \| 100,0
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	85,9 \| 94,6 \| 70,6 \| 92,6
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	73,6 \| 90,9 \| 50,9 \| 79,0
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	79,2 \| 94,3 \| 80,5 \| 63,0
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	78,0 \| 91,1 \| 80,6 \| 62,2
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	72,9 \| 90,4 \| 73,8 \| 54,4
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	68,0 \| 86,2 \| 67,8 \| 50,0
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	64,4 \| 89,8 \| 63,7 \| 39,7
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	64,7 \| 90,4 \| 67,1 \| 36,7
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	59,6 \| 86,9 \| 58,2 \| 33,8
VD-389NA	50	265	15,099	1.4310	1650,599	155,68	109,32	52,6 \| 83,7 \| 52,7 \| 21,5
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	50,7 \| 86,5 \| 46,6 \| 19,0
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	47,9 \| 84,9 \| 44,3 \| 14,6
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	48,1 \| 85,1 \| 45,0 \| 14,1
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	42,2 \| 81,5 \| 34,5 \| 10,7
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	42,7 \| 79,1 \| 38,5 \| 10,6

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202081; Molla di compressione VD-347A

Paese d'origine: DE, German; Molla di compressione VD-347A
