Molla di compressione VD-413A Acciaio inossidabile Ø 8 x 40 x 248 mm

Prezzi a scalare - Molla di compressione VD-413A

Quantità	Prezzo singolo [EUR]
1	17,2900 EUR
2	13,7700 EUR
3	10,0900 EUR
7	8,3300 EUR
17	7,1500 EUR
37	6,1700 EUR
75	6,0800 EUR
125	6,0800 EUR
175	6,0800 EUR
250	6,0800 EUR
350	6,0800 EUR

Molla di compressione Acquistare

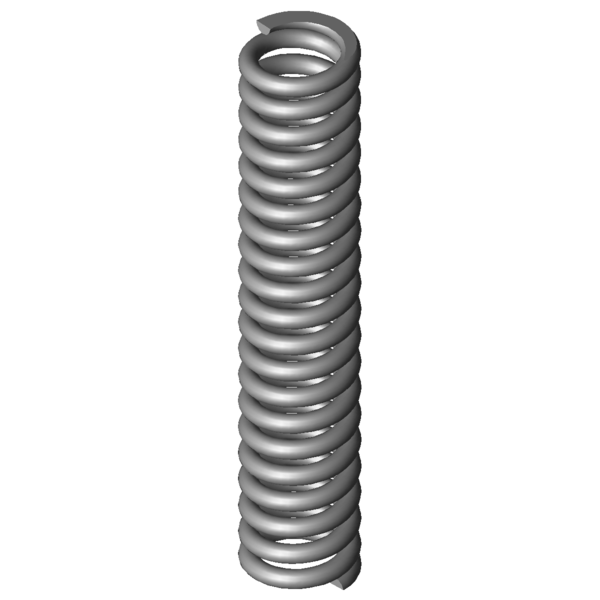

Immagine del prodotto Molla di compressione VD-413A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-413A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	40	mm	Diametro medio delle spire
De	48	mm	Diametro esterno delle spire
Dd	30,8	mm	Diametro maggiore della spina
Dh	49,3	mm	Diametro minore del cono
L0	248	mm	Lunghezza della molla non caricata
Lk	152,5	mm	Lunghezza libera di flessione
Fn	1926,703	N	Allungamento sotto carico massimo statico
Ln	184,35	mm	Lunghezza minima a carico statico
sn	63,65	mm	Escursione elastica massima a carico statico
Fndyn	1618,551	N	Allungamento sotto carico massimo dinamico
Lndyn	194,53	mm	Lunghezza minima a carico dinamico
shdyn	29,1	mm	Escursione elastica massima a carico dinamico
S	12,973	mm	Passo della molla (da centro spira a centro spira)
n	18,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	30,27	N/mm	Costante della molla
Gew	1023,5617	g	Peso dell’articolo
Fntol	185	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	180	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4,31	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AU	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-413A Acciaio inossidabile Ø 8 x 40 x 248 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-413A Acciaio inossidabile Ø 8 x 40 x 248 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-413A Acciaio inossidabile Ø 8 x 40 x 248 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-413A Acciaio inossidabile Ø 8 x 40 x 248 mm

calcolo del percorso della forza Molla di compressione VD-413A

Modulo di richiesta Molla di compressione VD-413A Acciaio inossidabile Ø 8 x 40 x 248 mm

Modulo di richiesta Molla di compressione VD-413A

Molle di compressione simili per Molla di compressione VD-413A Acciaio inossidabile Ø 8 x 40 x 248 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-413A	1.4310	8	48	248	1926,703	184,35	63,65	18,5	30,27	61,6 \| 90,8 \| 59,6 \| 34,3
D-413A	EN 10270-1	8	48	248	2243,232	184,35	63,65	18,5	35,243	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-313J	40	248	1,966	1.4310	335,916	77,14	170,86	36,6 \| 76,1 \| 27,3 \| 6,5
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	37,3 \| 77,2 \| 27,7 \| 7,0
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	39,8 \| 78,8 \| 31,3 \| 9,2
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	42,2 \| 81,5 \| 34,5 \| 10,7
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	39,8 \| 82,5 \| 30,2 \| 6,8
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	41,4 \| 82,5 \| 31,6 \| 10,0
VD-384A	46,3	280	9,572	1.4310	985,004	177,1	102,9	58,7 \| 87,9 \| 56,5 \| 31,6
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	43,4 \| 81,4 \| 38,0 \| 10,9
VD-384	46,3	280	11,642	1.4310	1538,428	147,85	132,15	63,5 \| 87,9 \| 64,0 \| 38,5
VD-389NA	50	265	15,099	1.4310	1650,599	155,68	109,32	48,4 \| 86,7 \| 41,4 \| 17,1
VD-364R-12	39	254	15,462	1.4310	1617,333	149,4	104,6	69,1 \| 83,8 \| 72,4 \| 51,1
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	50,7 \| 88,5 \| 44,4 \| 19,3
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	54,1 \| 86,9 \| 50,1 \| 25,1
VD-389A-12	39	254	24,057	1.4310	1809,619	178,78	75,22	85,4 \| 87,5 \| 89,3 \| 79,5
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	61,6 \| 90,8 \| 59,6 \| 34,3
VD-413	48	190	44,8	1.4310	2699,2	129,75	60,25	80,9 \| 92,2 \| 83,0 \| 67,6
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	100,0 \| 100,0 \| 100,0 \| 100,0
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	83,2 \| 96,8 \| 83,9 \| 68,9

Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202081; Molla di compressione VD-413A

Paese d'origine: DE, German; Molla di compressione VD-413A
