Molla di compressione VD-389N Acciaio inossidabile Ø 7 x 43 x 228 mm

Prezzi a scalare - Molla di compressione VD-389N

Quantità	Prezzo singolo [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Molla di compressione Acquistare

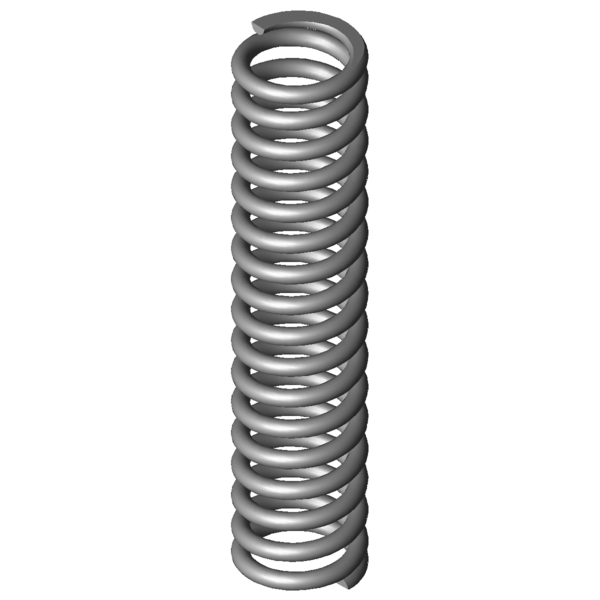

Immagine del prodotto Molla di compressione VD-389N

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389N

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	43	mm	Diametro medio delle spire
De	50	mm	Diametro esterno delle spire
Dd	34,8	mm	Diametro maggiore della spina
Dh	51,4	mm	Diametro minore del cono
L0	228	mm	Lunghezza della molla non caricata
Lk	56,5	mm	Lunghezza libera di flessione
Fn	1508,86	N	Allungamento sotto carico massimo statico
Ln	139,49	mm	Lunghezza minima a carico statico
sn	88,51	mm	Escursione elastica massima a carico statico
Fndyn	1363,978	N	Allungamento sotto carico massimo dinamico
Lndyn	147,99	mm	Lunghezza minima a carico dinamico
shdyn	30,26	mm	Escursione elastica massima a carico dinamico
S	14,258	mm	Passo della molla (da centro spira a centro spira)
n	15,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	17,048	N/mm	Costante della molla
Gew	719,1555	g	Peso dell’articolo
Fntol	106	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	104	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4,04	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AT	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389N Acciaio inossidabile Ø 7 x 43 x 228 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389N Acciaio inossidabile Ø 7 x 43 x 228 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389N Acciaio inossidabile Ø 7 x 43 x 228 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389N Acciaio inossidabile Ø 7 x 43 x 228 mm

calcolo del percorso della forza Molla di compressione VD-389N

Modulo di richiesta Molla di compressione VD-389N Acciaio inossidabile Ø 7 x 43 x 228 mm

Modulo di richiesta Molla di compressione VD-389N

Molle di compressione simili per Molla di compressione VD-389N Acciaio inossidabile Ø 7 x 43 x 228 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389N	1.4310	7	50	228	1508,86	139,49	88,51	15,5	17,048	100,0 \| 100,0 \| 100,0 \| 100,0
D-389N	EN 10270-1	7	50	228	1756,744	139,49	88,51	15,5	19,848	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	44,2 \| 83,0 \| 37,4 \| 12,4
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	46,4 \| 80,7 \| 42,2 \| 16,4
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	50,7 \| 86,5 \| 46,6 \| 19,0
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	52,6 \| 82,1 \| 52,1 \| 23,5
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	51,7 \| 86,8 \| 44,3 \| 24,1
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	57,1 \| 83,8 \| 60,6 \| 27,1
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	63,1 \| 90,0 \| 64,5 \| 35,0
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	62,6 \| 83,8 \| 64,0 \| 40,1
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	70,0 \| 91,3 \| 70,9 \| 47,9
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	69,2 \| 85,2 \| 73,5 \| 48,9
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	71,5 \| 90,0 \| 72,8 \| 51,7
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	72,3 \| 91,4 \| 69,3 \| 56,2
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	67,5 \| 89,4 \| 44,8 \| 68,3
VD-389NA	50	265	15,099	1.4310	1650,599	155,68	109,32	90,0 \| 95,3 \| 86,2 \| 88,6
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	100,0 \| 100,0 \| 100,0 \| 100,0
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	95,0 \| 89,4 \| 96,7 \| 98,9
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	85,6 \| 96,2 \| 83,7 \| 77,0
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	81,3 \| 90,9 \| 78,6 \| 74,3
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	78,1 \| 92,4 \| 79,3 \| 62,6
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	74,4 \| 91,8 \| 75,1 \| 56,3
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	67,5 \| 88,2 \| 68,3 \| 46,0
VD-413	48	190	44,8	1.4310	2699,2	129,75	60,25	63,0 \| 88,9 \| 62,0 \| 38,1
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	57,6 \| 84,2 \| 58,2 \| 30,4
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	50,7 \| 88,5 \| 44,4 \| 19,3
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	45,6 \| 85,6 \| 38,0 \| 13,3

Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202081; Molla di compressione VD-389N

Paese d'origine: DE, German; Molla di compressione VD-389N
