Molla di compressione VD-383A Acciaio inossidabile Ø 6,3 x 40 x 195 mm

Prezzi a scalare - Molla di compressione VD-383A

Quantità	Prezzo singolo [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Molla di compressione Acquistare

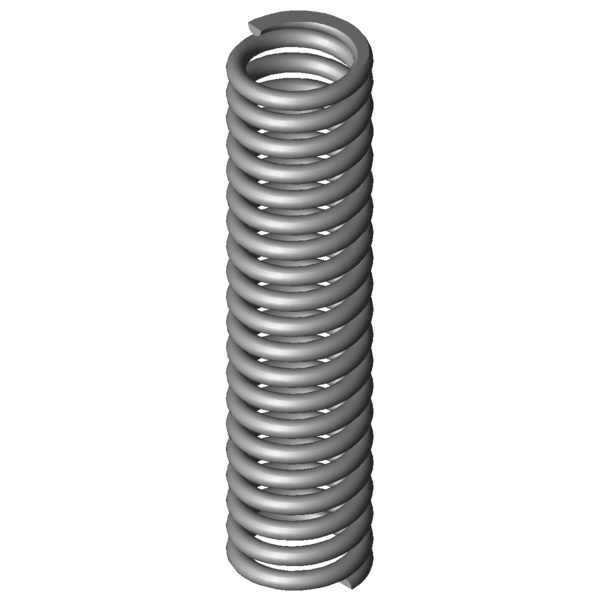

Immagine del prodotto Molla di compressione VD-383A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-383A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	6,3	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	40	mm	Diametro medio delle spire
De	46,3	mm	Diametro esterno delle spire
Dd	32,7	mm	Diametro maggiore della spina
Dh	47,5	mm	Diametro minore del cono
L0	195	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	548,878	N	Allungamento sotto carico massimo statico
Ln	147,85	mm	Lunghezza minima a carico statico
sn	47,15	mm	Escursione elastica massima a carico statico
Fndyn	440,058	N	Allungamento sotto carico massimo dinamico
Lndyn	157,2	mm	Lunghezza minima a carico dinamico
shdyn	37,8	mm	Escursione elastica massima a carico dinamico
S	10,2	mm	Passo della molla (da centro spira a centro spira)
n	18,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	11,642	N/mm	Costante della molla
Gew	634,7682	g	Peso dell’articolo
Fntol	71,38	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	69,4	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4,56	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AN	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-383A Acciaio inossidabile Ø 6,3 x 40 x 195 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-383A Acciaio inossidabile Ø 6,3 x 40 x 195 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-383A Acciaio inossidabile Ø 6,3 x 40 x 195 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-383A Acciaio inossidabile Ø 6,3 x 40 x 195 mm

calcolo del percorso della forza Molla di compressione VD-383A

Modulo di richiesta Molla di compressione VD-383A Acciaio inossidabile Ø 6,3 x 40 x 195 mm

Modulo di richiesta Molla di compressione VD-383A

Molle di compressione simili per Molla di compressione VD-383A Acciaio inossidabile Ø 6,3 x 40 x 195 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-383A	1.4310	6,3	46,3	195	548,878	147,85	47,15	18,5	11,642	100,0 \| 100,0 \| 100,0 \| 100,0
D-383A	EN 10270-1	6,3	46,3	195	639,051	147,85	47,15	18,5	13,554	92,9 \| 100,0 \| 92,9 \| 85,9
D-383	EN 10270-1	6,3	46,3	195	1825,76	103,99	91,01	12,5	20,06	66,3 \| 100,0 \| 40,9 \| 58,0

Numero di molle metalliche simili: 3

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-288H	48	161	1,059	1.4310	140,243	28,56	132,44	38,1 \| 74,5 \| 30,6 \| 9,1
VD-289C-03	48	176	1,2	1.4310	158,083	44,32	131,68	40,6 \| 79,2 \| 32,3 \| 10,3
VD-288Z-14	37	190	1,443	1.4310	195,509	54,48	135,53	40,9 \| 75,0 \| 35,2 \| 12,4
VD-313E-13	48	200	1,679	1.4310	243,442	55,01	144,99	45,5 \| 83,7 \| 38,4 \| 14,4
VD-291	43,2	190	1,687	1.4310	248,443	42,7	147,31	44,5 \| 80,5 \| 38,6 \| 14,5
VD-313E-12	48	160	2,099	1.4310	240,42	45,45	114,55	46,4 \| 78,6 \| 42,5 \| 18,0
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	61,8 \| 86,6 \| 64,4 \| 34,4
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	62,3 \| 90,7 \| 60,9 \| 35,2
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	59,4 \| 80,2 \| 62,6 \| 35,4
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	64,6 \| 90,6 \| 63,4 \| 39,7
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	63,5 \| 87,8 \| 58,3 \| 44,2
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	67,4 \| 90,6 \| 53,0 \| 58,7
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	75,3 \| 92,9 \| 61,2 \| 71,7
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	81,1 \| 94,4 \| 66,5 \| 82,3
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	85,9 \| 90,5 \| 85,0 \| 82,1
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	83,7 \| 92,6 \| 85,4 \| 73,0
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	67,5 \| 89,4 \| 44,8 \| 68,3
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	70,3 \| 100,0 \| 43,4 \| 67,6
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	65,7 \| 90,8 \| 43,9 \| 62,4
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	63,7 \| 89,2 \| 48,2 \| 53,8
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	60,6 \| 90,7 \| 38,4 \| 52,6
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	61,2 \| 96,3 \| 44,5 \| 42,7
VD-389A-11	39	203	29,899	1.4310	1690,434	146,46	56,54	62,8 \| 91,4 \| 57,9 \| 38,9
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	61,8 \| 89,8 \| 62,2 \| 33,4
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	58,7 \| 89,1 \| 54,2 \| 32,9
VD-413	48	190	44,8	1.4310	2699,2	129,75	60,25	55,4 \| 90,9 \| 49,3 \| 26,0
VD-414AE	42	200	65,133	1.4310	3762,459	142,23	57,77	51,7 \| 89,0 \| 48,1 \| 17,9
VD-414AD	42	168	67,546	1.4310	2044,869	137,73	30,27	49,3 \| 85,2 \| 45,5 \| 17,2

Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202081; Molla di compressione VD-383A

Paese d'origine: DE, German; Molla di compressione VD-383A
