Molla di compressione VD-389A-11 Acciaio inossidabile Ø 6,7 x 32,3 x 203 mm

Prezzi a scalare - Molla di compressione VD-389A-11

Quantità	Prezzo singolo [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Molla di compressione Acquistare

Immagine del prodotto Molla di compressione VD-389A-11

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389A-11

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	6,7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	32,3	mm	Diametro medio delle spire
De	39	mm	Diametro esterno delle spire
Dd	24,6	mm	Diametro maggiore della spina
Dh	40,2	mm	Diametro minore del cono
L0	203	mm	Lunghezza della molla non caricata
Lk	130,8	mm	Lunghezza libera di flessione
Fn	1690,434	N	Allungamento sotto carico massimo statico
Ln	146,46	mm	Lunghezza minima a carico statico
sn	56,54	mm	Escursione elastica massima a carico statico
Fndyn	1454,005	N	Allungamento sotto carico massimo dinamico
Lndyn	154,37	mm	Lunghezza minima a carico dinamico
shdyn	19,96	mm	Escursione elastica massima a carico dinamico
S	11,217	mm	Passo della molla (da centro spira a centro spira)
n	17,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	29,899	N/mm	Costante della molla
Gew	551,451	g	Peso dell’articolo
Fntol	151	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	147	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,51	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AT	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389A-11 Acciaio inossidabile Ø 6,7 x 32,3 x 203 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389A-11 Acciaio inossidabile Ø 6,7 x 32,3 x 203 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389A-11 Acciaio inossidabile Ø 6,7 x 32,3 x 203 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389A-11 Acciaio inossidabile Ø 6,7 x 32,3 x 203 mm

calcolo del percorso della forza Molla di compressione VD-389A-11

Modulo di richiesta Molla di compressione VD-389A-11 Acciaio inossidabile Ø 6,7 x 32,3 x 203 mm

Modulo di richiesta Molla di compressione VD-389A-11

Molle di compressione simili per Molla di compressione VD-389A-11 Acciaio inossidabile Ø 6,7 x 32,3 x 203 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389A-11	1.4310	6,7	39	203	1690,434	146,46	56,54	17,5	29,899	79,5 \| 95,5 \| 80,6 \| 62,4
D-389A-11	EN 10270-1	6,7	39	203	1968,148	146,46	56,54	17,5	34,811	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	60,5 \| 84,7 \| 65,3 \| 31,6
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	62,9 \| 90,6 \| 61,5 \| 36,6
VD-359A	37	230	7,417	1.4310	662,662	140,66	89,34	66,2 \| 89,8 \| 69,2 \| 39,7
VD-359	37	230	9,021	1.4310	1015,493	117,43	112,57	69,4 \| 89,8 \| 69,9 \| 48,3
VD-359A-09	34	206	11,212	1.4310	907,617	125,05	80,95	75,0 \| 90,6 \| 74,3 \| 60,1
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	65,7 \| 90,8 \| 43,9 \| 62,4
VD-359A-08	34	186	12,457	1.4310	902,634	113,54	72,46	74,8 \| 88,3 \| 69,3 \| 66,8
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	81,3 \| 93,2 \| 70,2 \| 80,6
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	93,1 \| 90,8 \| 96,1 \| 92,3
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A	38,3	225	18,696	1.4310	953,272	174,01	50,99	83,9 \| 93,5 \| 58,5 \| 99,8
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	91,7 \| 95,9 \| 93,1 \| 86,2
VD-389	38,3	225	22,738	1.4310	1811,851	145,32	79,68	88,7 \| 93,5 \| 90,6 \| 82,1
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	79,7 \| 87,7 \| 82,9 \| 68,5
VD-389A-11	39	203	29,899	1.4310	1690,434	146,46	56,54	79,5 \| 95,5 \| 80,6 \| 62,4
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	73,3 \| 91,4 \| 75,1 \| 53,5
VD-414AE	42	200	65,133	1.4310	3762,459	142,23	57,77	57,1 \| 88,0 \| 54,7 \| 28,7

Numero di molle metalliche simili: 16

Numero della tariffa doganale: 73202081; Molla di compressione VD-389A-11

Paese d'origine: DE, German; Molla di compressione VD-389A-11

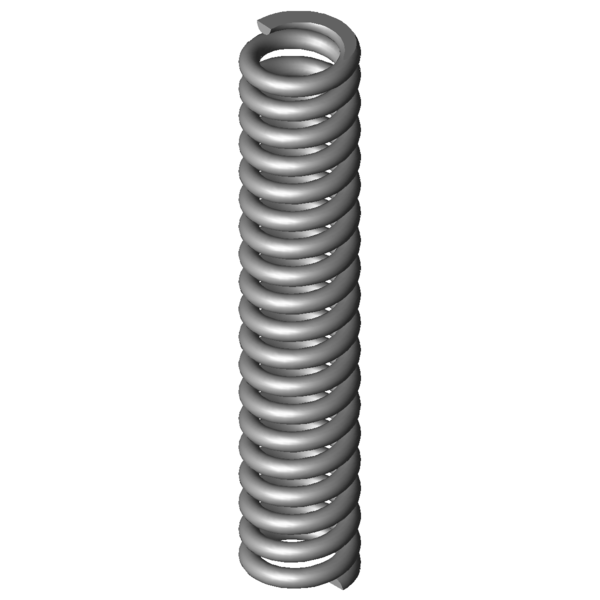

Immagine del prodotto - Molle a compressione VD-389A-11
