Molla di compressione VD-382A Acciaio inossidabile Ø 6,3 x 40 x 152 mm

Prezzi a scalare - Molla di compressione VD-382A

Quantità	Prezzo singolo [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Molla di compressione Acquistare

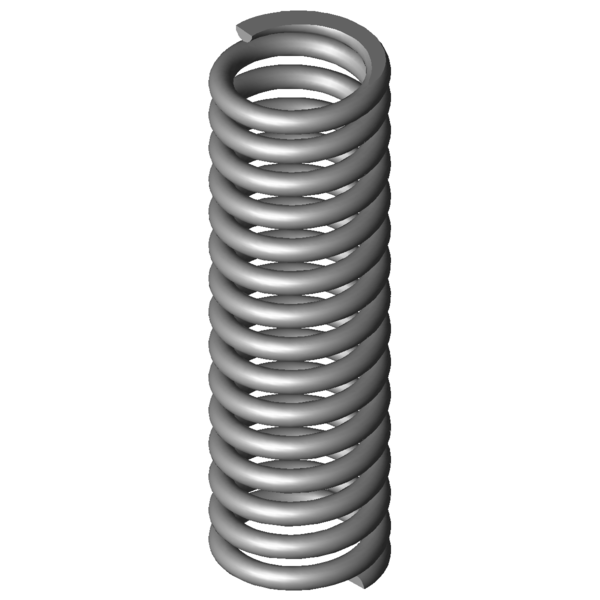

Immagine del prodotto Molla di compressione VD-382A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-382A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	6,3	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	40	mm	Diametro medio delle spire
De	46,3	mm	Diametro esterno delle spire
Dd	32,7	mm	Diametro maggiore della spina
Dh	47,5	mm	Diametro minore del cono
L0	152	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	649,342	N	Allungamento sotto carico massimo statico
Ln	111,3	mm	Lunghezza minima a carico statico
sn	40,7	mm	Escursione elastica massima a carico statico
Fndyn	540,346	N	Allungamento sotto carico massimo dinamico
Lndyn	118,13	mm	Lunghezza minima a carico dinamico
shdyn	33,87	mm	Escursione elastica massima a carico dinamico
S	10,793	mm	Passo della molla (da centro spira a centro spira)
n	13,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	15,954	N/mm	Costante della molla
Gew	479,9467	g	Peso dell’articolo
Fntol	75,3	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	73,4	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,44	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AK	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-382A Acciaio inossidabile Ø 6,3 x 40 x 152 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-382A Acciaio inossidabile Ø 6,3 x 40 x 152 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-382A Acciaio inossidabile Ø 6,3 x 40 x 152 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-382A Acciaio inossidabile Ø 6,3 x 40 x 152 mm

calcolo del percorso della forza Molla di compressione VD-382A

Modulo di richiesta Molla di compressione VD-382A Acciaio inossidabile Ø 6,3 x 40 x 152 mm

Modulo di richiesta Molla di compressione VD-382A

Molle di compressione simili per Molla di compressione VD-382A Acciaio inossidabile Ø 6,3 x 40 x 152 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-382A	1.4310	6,3	46,3	152	649,342	111,3	40,7	13,5	15,954	100,0 \| 100,0 \| 100,0 \| 100,0
D-382A	EN 10270-1	6,3	46,3	152	756,02	111,3	40,7	13,5	18,574	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-313E-12	48	160	2,099	1.4310	240,42	45,45	114,55	44,1 \| 82,9 \| 36,3 \| 13,2
VD-290	43,2	125	2,607	1.4310	247,922	29,89	95,12	44,1 \| 75,4 \| 40,5 \| 16,3
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	45,8 \| 77,5 \| 42,3 \| 17,5
VD-318D	49	156	2,892	1.4310	301,184	51,85	104,15	48,7 \| 85,1 \| 42,7 \| 18,1
VD-313H	40	155	3,208	1.4310	336,599	50,06	104,94	48,6 \| 80,5 \| 45,3 \| 20,1
VD-315	54	150	3,258	1.4310	367,014	37,36	112,64	49,8 \| 82,6 \| 46,3 \| 20,4
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	54,5 \| 84,5 \| 53,3 \| 25,8
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	56,6 \| 86,3 \| 55,3 \| 28,1
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	59,2 \| 87,4 \| 57,9 \| 32,3
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	61,4 \| 84,0 \| 63,2 \| 37,0
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	75,3 \| 87,4 \| 79,1 \| 59,5
VD-352	45	140	10,053	1.4310	795,884	60,83	79,17	73,0 \| 89,6 \| 66,5 \| 63,0
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	78,8 \| 90,9 \| 68,5 \| 76,9
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	90,8 \| 97,8 \| 85,7 \| 88,8
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	76,3 \| 88,9 \| 58,1 \| 82,0
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	78,0 \| 93,2 \| 72,5 \| 68,2
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	71,4 \| 96,3 \| 55,0 \| 63,0
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	68,7 \| 92,1 \| 52,1 \| 61,9
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	69,7 \| 92,7 \| 59,2 \| 57,4
VD-388	38,3	155	33,652	1.4310	1774,379	102,27	52,73	66,0 \| 93,6 \| 56,9 \| 47,4
VD-389A-21	37,8	150	35,28	1.4310	1687,156	102,18	47,82	66,8 \| 93,4 \| 61,8 \| 45,2
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	64,2 \| 96,5 \| 51,1 \| 45,0
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	67,2 \| 92,8 \| 69,1 \| 39,6
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	57,6 \| 88,0 \| 60,7 \| 24,2
VD-414AD	42	168	67,546	1.4310	2044,869	137,73	30,27	54,4 \| 86,6 \| 53,1 \| 23,6
VD-414AF	42	130	107,278	1.4310	3883,478	93,8	36,2	50,9 \| 85,0 \| 52,8 \| 14,9

Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202081; Molla di compressione VD-382A

Paese d'origine: DE, German; Molla di compressione VD-382A
