Molla di compressione VD-414AF Acciaio inossidabile Ø 8 x 34 x 130 mm

Prezzi a scalare - Molla di compressione VD-414AF

Quantità	Prezzo singolo [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Molla di compressione Acquistare

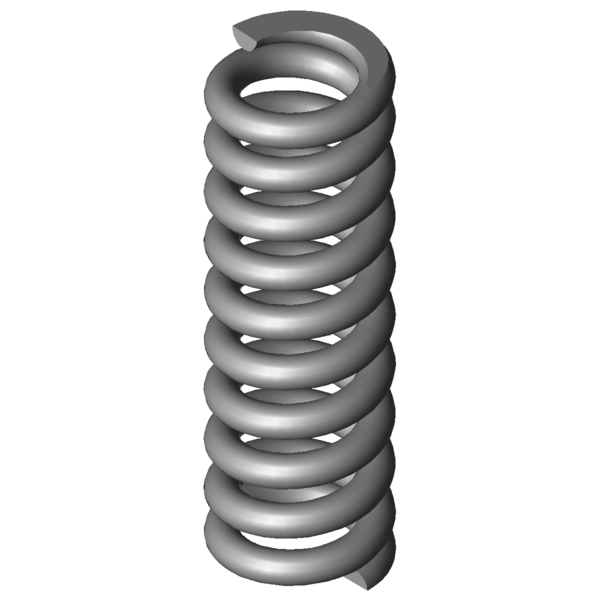

Immagine del prodotto Molla di compressione VD-414AF

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414AF

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	34	mm	Diametro medio delle spire
De	42	mm	Diametro esterno delle spire
Dd	25	mm	Diametro maggiore della spina
Dh	43,2	mm	Diametro minore del cono
L0	130	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	3883,478	N	Allungamento sotto carico massimo statico
Ln	93,8	mm	Lunghezza minima a carico statico
sn	36,2	mm	Escursione elastica massima a carico statico
Fndyn	2821,422	N	Allungamento sotto carico massimo dinamico
Lndyn	103,7	mm	Lunghezza minima a carico dinamico
shdyn	5,02	mm	Escursione elastica massima a carico dinamico
S	14,353	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	107,278	N/mm	Costante della molla
Gew	445,6238	g	Peso dell’articolo
Fntol	309	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	294	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,92	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AO	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414AF Acciaio inossidabile Ø 8 x 34 x 130 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414AF Acciaio inossidabile Ø 8 x 34 x 130 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414AF Acciaio inossidabile Ø 8 x 34 x 130 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414AF Acciaio inossidabile Ø 8 x 34 x 130 mm

calcolo del percorso della forza Molla di compressione VD-414AF

Modulo di richiesta Molla di compressione VD-414AF Acciaio inossidabile Ø 8 x 34 x 130 mm

Modulo di richiesta Molla di compressione VD-414AF

Molle di compressione simili per Molla di compressione VD-414AF Acciaio inossidabile Ø 8 x 34 x 130 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414AF	1.4310	8	42	130	3883,478	93,8	36,2	8,5	107,278	100,0 \| 100,0 \| 100,0 \| 100,0
D-414AF	EN 10270-1	8	42	130	4434,047	94,5	35,5	8,5	124,903	92,9 \| 100,0 \| 92,8 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	43,9 \| 80,1 \| 40,9 \| 10,6
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	44,3 \| 84,2 \| 37,3 \| 11,4
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	44,4 \| 80,3 \| 41,4 \| 11,5
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	49,0 \| 80,4 \| 49,3 \| 17,4
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	50,3 \| 88,3 \| 44,4 \| 18,1
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	53,8 \| 82,0 \| 56,5 \| 22,9
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	52,9 \| 82,4 \| 52,8 \| 23,6
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	54,0 \| 88,6 \| 49,7 \| 23,6
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	57,3 \| 87,7 \| 55,3 \| 28,8
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	58,2 \| 84,6 \| 58,6 \| 31,5
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	58,8 \| 82,1 \| 62,4 \| 31,8
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	68,7 \| 91,4 \| 68,3 \| 46,5
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	67,0 \| 88,4 \| 61,4 \| 51,3
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	78,3 \| 94,6 \| 78,8 \| 61,4
VD-414AF	42	130	107,278	1.4310	3883,478	93,8	36,2	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 14

Numero della tariffa doganale: 73202081; Molla di compressione VD-414AF

Paese d'origine: DE, German; Molla di compressione VD-414AF
