Molla di compressione VD-357A Acciaio inossidabile Ø 5 x 32 x 144 mm

Prezzi a scalare - Molla di compressione VD-357A

Quantità	Prezzo singolo [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,2200 EUR
175	2,2200 EUR
250	2,2200 EUR
350	2,2200 EUR

Molla di compressione Acquistare

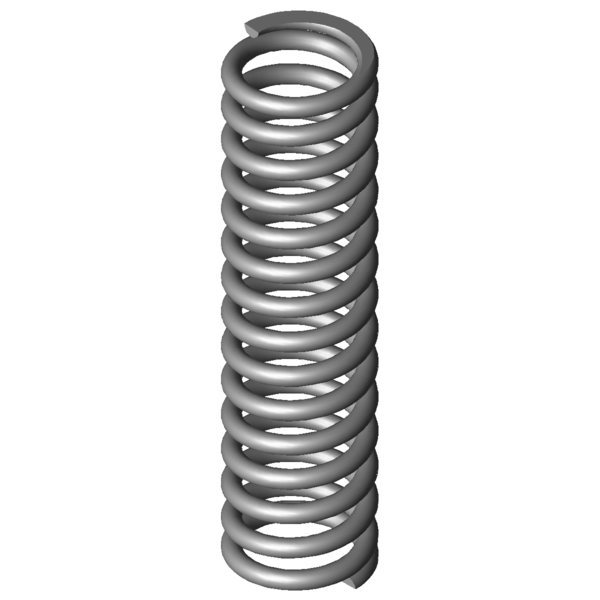

Immagine del prodotto Molla di compressione VD-357A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-357A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	32	mm	Diametro medio delle spire
De	37	mm	Diametro esterno delle spire
Dd	26	mm	Diametro maggiore della spina
Dh	38,2	mm	Diametro minore del cono
L0	144	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	687,387	N	Allungamento sotto carico massimo statico
Ln	88,4	mm	Lunghezza minima a carico statico
sn	55,6	mm	Escursione elastica massima a carico statico
Fndyn	619,977	N	Allungamento sotto carico massimo dinamico
Lndyn	93,85	mm	Lunghezza minima a carico dinamico
shdyn	26,26	mm	Escursione elastica massima a carico dinamico
S	10,296	mm	Passo della molla (da centro spira a centro spira)
n	13,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	12,362	N/mm	Costante della molla
Gew	241,8477	g	Peso dell’articolo
Fntol	54,53	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	53,35	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2,95	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AG	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-357A Acciaio inossidabile Ø 5 x 32 x 144 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-357A Acciaio inossidabile Ø 5 x 32 x 144 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-357A Acciaio inossidabile Ø 5 x 32 x 144 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-357A Acciaio inossidabile Ø 5 x 32 x 144 mm

calcolo del percorso della forza Molla di compressione VD-357A

Modulo di richiesta Molla di compressione VD-357A Acciaio inossidabile Ø 5 x 32 x 144 mm

Modulo di richiesta Molla di compressione VD-357A

Molle di compressione simili per Molla di compressione VD-357A Acciaio inossidabile Ø 5 x 32 x 144 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-357A	1.4310	5	37	144	687,387	88,4	55,6	13,5	12,362	78,6 \| 96,7 \| 66,2 \| 73,0
D-357A	EN 10270-1	5	37	144	800,314	88,4	55,6	13,5	14,393	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-288K-13	33	150	1,627	1.4310	165,285	48,42	101,58	46,7 \| 79,6 \| 42,5 \| 18,0
VD-288Z-23	33	157	2,1	1.4310	218,663	52,88	104,13	51,5 \| 82,4 \| 48,9 \| 23,3
VD-288Z-13	37	131	2,121	1.4310	195,254	38,96	92,04	50,9 \| 80,6 \| 48,5 \| 23,5
VD-298E	33	148	2,568	1.4310	227,182	59,54	88,46	54,7 \| 81,9 \| 53,6 \| 28,5
VD-313H	40	155	3,208	1.4310	336,599	50,06	104,94	62,3 \| 87,1 \| 64,1 \| 35,6
VD-296	35,2	135	3,294	1.4310	311,624	40,4	94,6	54,3 \| 84,3 \| 52,1 \| 26,6
VD-328A	36	170	3,695	1.4310	271,575	96,5	73,5	65,3 \| 90,5 \| 64,3 \| 41,0
VD-313JA	34	145	4,185	1.4310	349,385	61,51	83,49	67,4 \| 84,8 \| 71,0 \| 46,4
VD-327A	36	141	5,064	1.4310	346,435	72,58	68,42	73,6 \| 88,5 \| 76,2 \| 56,1
VD-328	36	170	5,469	1.4310	558,906	67,8	102,2	68,8 \| 90,5 \| 55,2 \| 60,6
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	74,3 \| 88,1 \| 62,2 \| 72,7
VD-327	36	120	8,042	1.4310	573,704	48,66	71,34	61,1 \| 83,9 \| 64,4 \| 35,0
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339R	32	154	11,131	1.4310	716,467	89,63	64,37	77,3 \| 90,9 \| 59,9 \| 81,0
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	78,6 \| 96,7 \| 66,2 \| 73,0
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	71,2 \| 100,0 \| 46,1 \| 67,6
VD-359A-06	34	147	16,016	1.4310	904,413	90,53	56,47	69,9 \| 94,6 \| 58,9 \| 56,3
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	45,6 \| 79,0 \| 42,7 \| 15,1
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	75,3 \| 90,9 \| 71,4 \| 63,5
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	64,0 \| 91,1 \| 62,5 \| 38,6
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	57,5 \| 92,0 \| 45,5 \| 35,0
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	66,1 \| 89,8 \| 68,5 \| 40,0
VD-388	38,3	155	33,652	1.4310	1774,379	102,27	52,73	56,3 \| 90,9 \| 51,2 \| 26,8
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	62,2 \| 89,0 \| 61,3 \| 36,3
VD-389A-21	37,8	150	35,28	1.4310	1687,156	102,18	47,82	57,3 \| 90,3 \| 55,9 \| 25,6
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	56,4 \| 88,2 \| 58,7 \| 22,4
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	53,8 \| 85,9 \| 50,8 \| 24,8

Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202081; Molla di compressione VD-357A

Paese d'origine: DE, German; Molla di compressione VD-357A
