Molla di compressione VD-388 Acciaio inossidabile Ø 6,3 x 32 x 155 mm

Prezzi a scalare - Molla di compressione VD-388

Quantità	Prezzo singolo [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Molla di compressione Acquistare

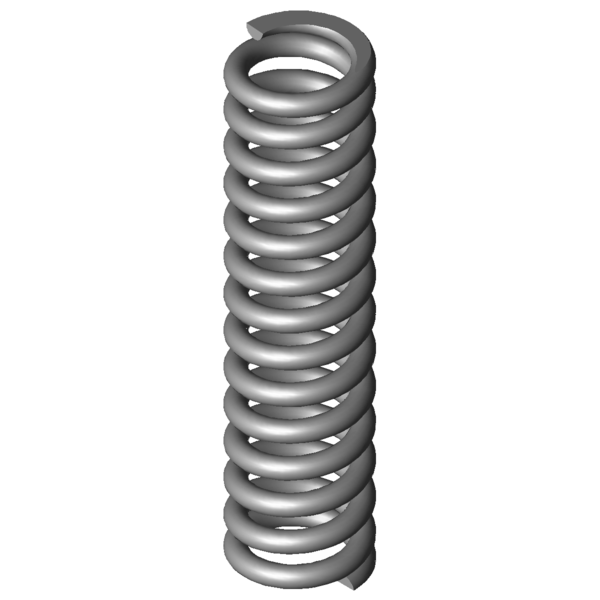

Immagine del prodotto Molla di compressione VD-388

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-388

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	6,3	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	32	mm	Diametro medio delle spire
De	38,3	mm	Diametro esterno delle spire
Dd	24,7	mm	Diametro maggiore della spina
Dh	39,6	mm	Diametro minore del cono
L0	155	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1774,379	N	Allungamento sotto carico massimo statico
Ln	102,27	mm	Lunghezza minima a carico statico
sn	52,73	mm	Escursione elastica massima a carico statico
Fndyn	1590,728	N	Allungamento sotto carico massimo dinamico
Lndyn	107,73	mm	Lunghezza minima a carico dinamico
shdyn	10,52	mm	Escursione elastica massima a carico dinamico
S	11,896	mm	Passo della molla (da centro spira a centro spira)
n	12,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	33,652	N/mm	Costante della molla
Gew	359,1859	g	Peso dell’articolo
Fntol	133	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	129	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2,61	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AL	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-388 Acciaio inossidabile Ø 6,3 x 32 x 155 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-388 Acciaio inossidabile Ø 6,3 x 32 x 155 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-388 Acciaio inossidabile Ø 6,3 x 32 x 155 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-388 Acciaio inossidabile Ø 6,3 x 32 x 155 mm

calcolo del percorso della forza Molla di compressione VD-388

Modulo di richiesta Molla di compressione VD-388 Acciaio inossidabile Ø 6,3 x 32 x 155 mm

Modulo di richiesta Molla di compressione VD-388

Molle di compressione simili per Molla di compressione VD-388 Acciaio inossidabile Ø 6,3 x 32 x 155 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-388	1.4310	6,3	38,3	155	1774,379	102,27	52,73	12,5	33,652	100,0 \| 100,0 \| 100,0 \| 100,0
D-388	EN 10270-1	6,3	38,3	155	2065,885	102,27	52,73	12,5	39,18	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-327A	36	141	5,064	1.4310	346,435	72,58	68,42	48,7 \| 82,8 \| 48,3 \| 15,0
VD-328	36	170	5,469	1.4310	558,906	67,8	102,2	46,9 \| 82,9 \| 41,5 \| 16,3
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	49,4 \| 86,3 \| 44,5 \| 17,5
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	49,8 \| 82,4 \| 47,5 \| 19,5
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	56,3 \| 90,9 \| 51,2 \| 26,8
VD-339R	32	154	11,131	1.4310	716,467	89,63	64,37	59,7 \| 84,8 \| 61,1 \| 33,1
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	64,4 \| 89,6 \| 66,8 \| 36,7
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	64,6 \| 90,9 \| 63,2 \| 39,7
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	65,1 \| 87,2 \| 66,5 \| 41,6
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	67,9 \| 91,4 \| 67,6 \| 44,7
VD-359A-06	34	147	16,016	1.4310	904,413	90,53	56,47	69,1 \| 87,7 \| 72,2 \| 47,6
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	79,2 \| 92,4 \| 80,9 \| 64,3
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	80,8 \| 97,2 \| 75,9 \| 69,5
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	86,8 \| 96,1 \| 87,6 \| 76,6
VD-388	38,3	155	33,652	1.4310	1774,379	102,27	52,73	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	95,7 \| 93,1 \| 97,6 \| 96,5
VD-389A-21	37,8	150	35,28	1.4310	1687,156	102,18	47,82	95,6 \| 98,5 \| 92,9 \| 95,4
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	87,7 \| 96,8 \| 82,8 \| 83,6
VD-414AD	42	168	67,546	1.4310	2044,869	137,73	30,27	69,8 \| 87,4 \| 72,1 \| 49,8
VD-389R	34	166	68,862	1.4310	2081,596	135,77	30,23	70,3 \| 90,7 \| 71,3 \| 48,9

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202081; Molla di compressione VD-388

Paese d'origine: DE, German; Molla di compressione VD-388
