Molla di compressione VD-364J-23 Acciaio inossidabile Ø 5,5 x 42,5 x 135 mm

Prezzi a scalare - Molla di compressione VD-364J-23

Quantità	Prezzo singolo [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5200 EUR
175	3,5200 EUR
250	3,5200 EUR
350	3,5200 EUR

Molla di compressione Acquistare

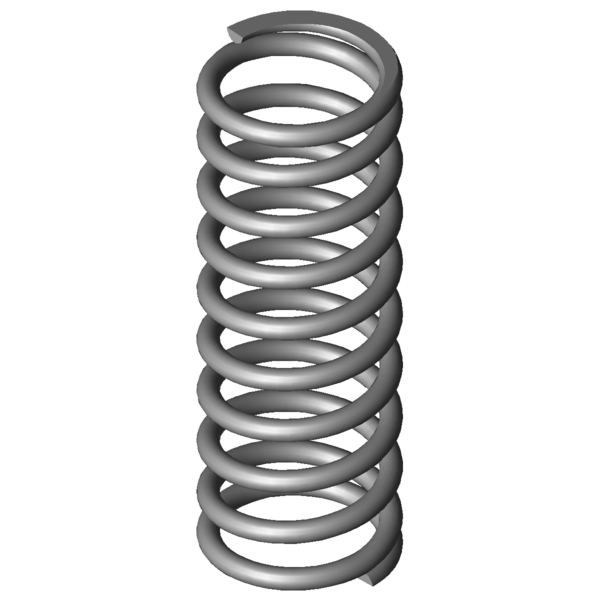

Immagine del prodotto Molla di compressione VD-364J-23

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-364J-23

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5,5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	42,5	mm	Diametro medio delle spire
De	48	mm	Diametro esterno delle spire
Dd	36,2	mm	Diametro maggiore della spina
Dh	49,9	mm	Diametro minore del cono
L0	135	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	838,71	N	Allungamento sotto carico massimo statico
Ln	66,65	mm	Lunghezza minima a carico statico
sn	68,35	mm	Escursione elastica massima a carico statico
Fndyn	782,264	N	Allungamento sotto carico massimo dinamico
Lndyn	71,25	mm	Lunghezza minima a carico dinamico
shdyn	19,5	mm	Escursione elastica massima a carico dinamico
S	15,235	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	12,271	N/mm	Costante della molla
Gew	263,2836	g	Peso dell’articolo
Fntol	51,29	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	50,5	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,1	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AM	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-364J-23 Acciaio inossidabile Ø 5,5 x 42,5 x 135 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-364J-23 Acciaio inossidabile Ø 5,5 x 42,5 x 135 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-364J-23 Acciaio inossidabile Ø 5,5 x 42,5 x 135 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-364J-23 Acciaio inossidabile Ø 5,5 x 42,5 x 135 mm

calcolo del percorso della forza Molla di compressione VD-364J-23

Modulo di richiesta Molla di compressione VD-364J-23 Acciaio inossidabile Ø 5,5 x 42,5 x 135 mm

Modulo di richiesta Molla di compressione VD-364J-23

Molle di compressione simili per Molla di compressione VD-364J-23 Acciaio inossidabile Ø 5,5 x 42,5 x 135 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364J-23	1.4310	5,5	48	135	838,71	66,65	68,35	8,5	12,271	86,2 \| 92,5 \| 79,6 \| 86,6
D-364J-23	EN 10270-1	5,5	48	135	976,5	66,65	68,35	8,5	14,287	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-288H	48	161	1,059	1.4310	140,243	28,56	132,44	40,3 \| 78,3 \| 34,2 \| 8,6
VD-288G	48	104	1,664	1.4310	139,427	20,21	83,79	46,2 \| 76,0 \| 49,1 \| 13,6
VD-289C-02	48	115	1,855	1.4310	155,966	30,93	84,07	48,7 \| 81,1 \| 49,9 \| 15,1
VD-313E-12	48	160	2,099	1.4310	240,42	45,45	114,55	45,6 \| 83,2 \| 38,8 \| 14,8
VD-290	43,2	125	2,607	1.4310	247,922	29,89	95,12	46,4 \| 76,9 \| 43,9 \| 18,4
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	54,1 \| 84,8 \| 54,7 \| 22,8
VD-318D	49	156	2,892	1.4310	301,184	51,85	104,15	50,4 \| 85,6 \| 45,3 \| 20,4
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	58,4 \| 86,9 \| 56,8 \| 31,6
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	62,6 \| 95,7 \| 42,6 \| 49,5
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	70,2 \| 83,3 \| 73,8 \| 53,5
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	73,5 \| 86,9 \| 77,2 \| 56,4
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	78,9 \| 91,5 \| 80,5 \| 64,8
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	79,4 \| 89,3 \| 82,0 \| 67,0
VD-352	45	140	10,053	1.4310	795,884	60,83	79,17	79,8 \| 91,5 \| 76,9 \| 70,9
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	86,2 \| 92,5 \| 79,6 \| 86,6
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	93,2 \| 89,7 \| 95,5 \| 94,6
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	100,0 \| 100,0 \| 100,0 \| 100,0
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	90,8 \| 97,8 \| 85,7 \| 88,8
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	77,4 \| 91,0 \| 68,5 \| 72,8
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	72,1 \| 94,9 \| 65,3 \| 55,9
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	71,0 \| 91,5 \| 70,5 \| 51,0
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	65,4 \| 94,8 \| 61,2 \| 40,0
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	53,2 \| 85,3 \| 49,9 \| 24,3
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	48,2 \| 81,0 \| 44,7 \| 18,9
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	54,2 \| 86,9 \| 54,3 \| 21,5
VD-409B	50	110	74,423	1.4310	2578,764	75,35	34,65	46,7 \| 82,1 \| 41,6 \| 16,5
VD-414AF	42	130	107,278	1.4310	3883,478	93,8	36,2	47,5 \| 84,3 \| 45,1 \| 13,2
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	41,1 \| 79,6 \| 33,4 \| 10,2

Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202081; Molla di compressione VD-364J-23

Paese d'origine: DE, German; Molla di compressione VD-364J-23
