Molla di compressione VD-389M Acciaio inossidabile Ø 7 x 43 x 145 mm

Prezzi a scalare - Molla di compressione VD-389M

Quantità	Prezzo singolo [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Molla di compressione Acquistare

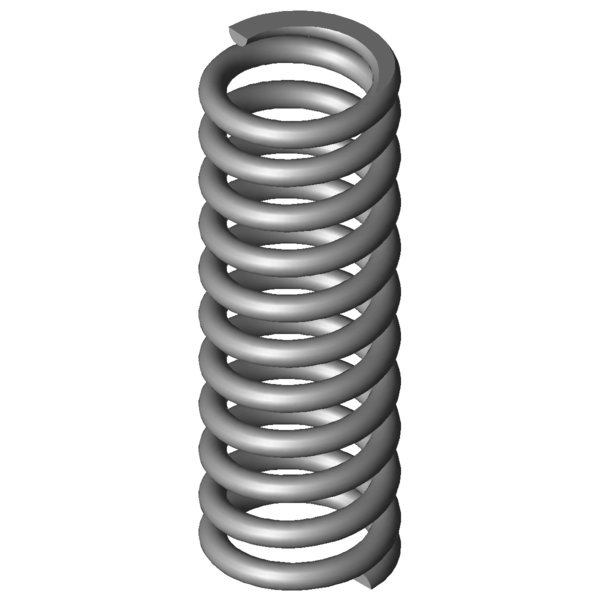

Immagine del prodotto Molla di compressione VD-389M

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389M

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	43	mm	Diametro medio delle spire
De	50	mm	Diametro esterno delle spire
Dd	34,8	mm	Diametro maggiore della spina
Dh	51,4	mm	Diametro minore del cono
L0	145	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1504,374	N	Allungamento sotto carico massimo statico
Ln	90,91	mm	Lunghezza minima a carico statico
sn	54,09	mm	Escursione elastica massima a carico statico
Fndyn	1359,573	N	Allungamento sotto carico massimo dinamico
Lndyn	96,12	mm	Lunghezza minima a carico dinamico
shdyn	18,61	mm	Escursione elastica massima a carico dinamico
S	14,526	mm	Passo della molla (da centro spira a centro spira)
n	9,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	27,814	N/mm	Costante della molla
Gew	472,5879	g	Peso dell’articolo
Fntol	112	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	109	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2,65	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AQ	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389M Acciaio inossidabile Ø 7 x 43 x 145 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389M Acciaio inossidabile Ø 7 x 43 x 145 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389M Acciaio inossidabile Ø 7 x 43 x 145 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389M Acciaio inossidabile Ø 7 x 43 x 145 mm

calcolo del percorso della forza Molla di compressione VD-389M

Modulo di richiesta Molla di compressione VD-389M Acciaio inossidabile Ø 7 x 43 x 145 mm

Modulo di richiesta Molla di compressione VD-389M

Molle di compressione simili per Molla di compressione VD-389M Acciaio inossidabile Ø 7 x 43 x 145 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389M	1.4310	7	50	145	1504,374	90,91	54,09	9,5	27,814	100,0 \| 100,0 \| 100,0 \| 100,0
D-389M	EN 10270-1	7	50	145	1751,521	90,91	54,09	9,5	32,384	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	44,4 \| 78,6 \| 39,7 \| 14,8
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	47,6 \| 85,0 \| 41,6 \| 16,1
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	63,7 \| 80,9 \| 67,8 \| 42,4
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	51,4 \| 88,6 \| 43,9 \| 21,8
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	53,2 \| 80,5 \| 54,1 \| 24,9
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	55,6 \| 84,0 \| 54,2 \| 28,6
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	59,9 \| 83,7 \| 61,7 \| 34,1
VD-352	45	140	10,053	1.4310	795,884	60,83	79,17	60,9 \| 86,0 \| 60,6 \| 36,1
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	66,9 \| 89,2 \| 67,4 \| 44,1
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	69,5 \| 91,8 \| 70,0 \| 46,6
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	71,0 \| 91,5 \| 70,5 \| 51,0
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	69,7 \| 92,7 \| 59,2 \| 57,4
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	79,6 \| 85,2 \| 83,7 \| 70,0
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	92,4 \| 91,9 \| 94,1 \| 91,1
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	100,0 \| 100,0 \| 100,0 \| 100,0
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	61,0 \| 87,0 \| 60,1 \| 36,0
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	61,3 \| 86,8 \| 60,9 \| 36,0
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	86,0 \| 95,8 \| 83,6 \| 78,5
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	65,1 \| 86,9 \| 65,6 \| 42,9
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	66,8 \| 92,2 \| 65,9 \| 42,2
VD-409B	50	110	74,423	1.4310	2578,764	75,35	34,65	62,1 \| 87,8 \| 61,2 \| 37,4
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	52,5 \| 85,8 \| 48,5 \| 23,2

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202081; Molla di compressione VD-389M

Paese d'origine: DE, German; Molla di compressione VD-389M
