Molla di compressione VD-406A Acciaio inossidabile Ø 8 x 50 x 147 mm

Prezzi a scalare - Molla di compressione VD-406A

Quantità	Prezzo singolo [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Molla di compressione Acquistare

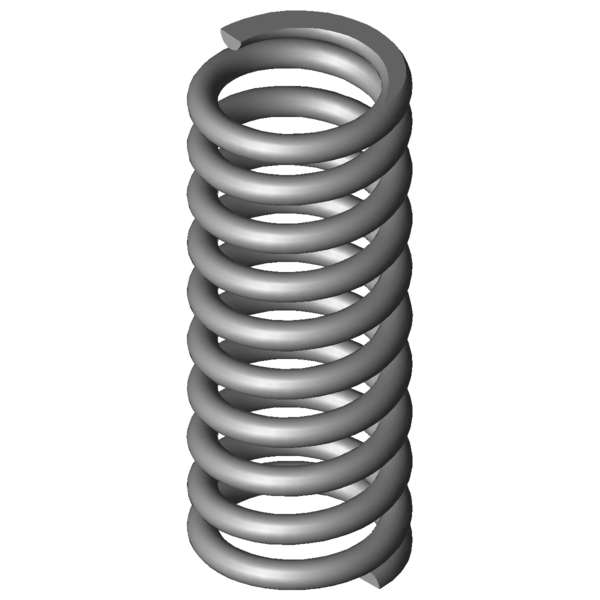

Immagine del prodotto Molla di compressione VD-406A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-406A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	50	mm	Diametro medio delle spire
De	58	mm	Diametro esterno delle spire
Dd	40,8	mm	Diametro maggiore della spina
Dh	59,5	mm	Diametro minore del cono
L0	147	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1761,325	N	Allungamento sotto carico massimo statico
Ln	94,78	mm	Lunghezza minima a carico statico
sn	52,22	mm	Escursione elastica massima a carico statico
Fndyn	1579,659	N	Allungamento sotto carico massimo dinamico
Lndyn	100,17	mm	Lunghezza minima a carico dinamico
shdyn	19,13	mm	Escursione elastica massima a carico dinamico
S	16,353	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	33,732	N/mm	Costante della molla
Gew	655,3291	g	Peso dell’articolo
Fntol	136	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	133	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2,7	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AQ	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-406A Acciaio inossidabile Ø 8 x 50 x 147 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-406A Acciaio inossidabile Ø 8 x 50 x 147 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-406A Acciaio inossidabile Ø 8 x 50 x 147 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-406A Acciaio inossidabile Ø 8 x 50 x 147 mm

calcolo del percorso della forza Molla di compressione VD-406A

Modulo di richiesta Molla di compressione VD-406A Acciaio inossidabile Ø 8 x 50 x 147 mm

Modulo di richiesta Molla di compressione VD-406A

Molle di compressione simili per Molla di compressione VD-406A Acciaio inossidabile Ø 8 x 50 x 147 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-406A	1.4310	8	58	147	1761,325	94,78	52,22	8,5	33,732	100,0 \| 100,0 \| 100,0 \| 100,0
D-406A	EN 10270-1	8	58	147	2050,686	94,78	52,22	8,5	39,273	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	49,0 \| 85,0 \| 44,0 \| 18,0
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	50,5 \| 83,1 \| 46,6 \| 21,7
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	51,8 \| 81,9 \| 49,8 \| 23,6
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	54,7 \| 84,2 \| 53,2 \| 26,7
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	56,7 \| 85,8 \| 54,5 \| 29,7
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	58,4 \| 81,6 \| 60,0 \| 33,5
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	59,8 \| 81,1 \| 62,0 \| 36,4
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	61,0 \| 83,9 \| 62,4 \| 36,7
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	64,4 \| 90,4 \| 64,5 \| 38,5
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	62,6 \| 86,6 \| 62,8 \| 38,5
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	64,9 \| 84,1 \| 68,7 \| 42,0
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	63,3 \| 85,1 \| 57,4 \| 47,3
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	73,9 \| 84,7 \| 77,5 \| 59,4
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	88,1 \| 90,8 \| 91,0 \| 82,5
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	90,5 \| 87,8 \| 88,3 \| 95,2
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	78,9 \| 91,6 \| 80,5 \| 64,7
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	72,6 \| 93,7 \| 72,1 \| 52,0
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	71,6 \| 91,5 \| 72,0 \| 51,2
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	66,0 \| 88,6 \| 68,4 \| 41,0
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	57,1 \| 90,0 \| 53,1 \| 28,1

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202081; Molla di compressione VD-406A

Paese d'origine: DE, German; Molla di compressione VD-406A
