Molla di compressione VD-389N-02 Acciaio inossidabile Ø 7 x 39 x 110 mm

Prezzi a scalare - Molla di compressione VD-389N-02

Quantità	Prezzo singolo [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Molla di compressione Acquistare

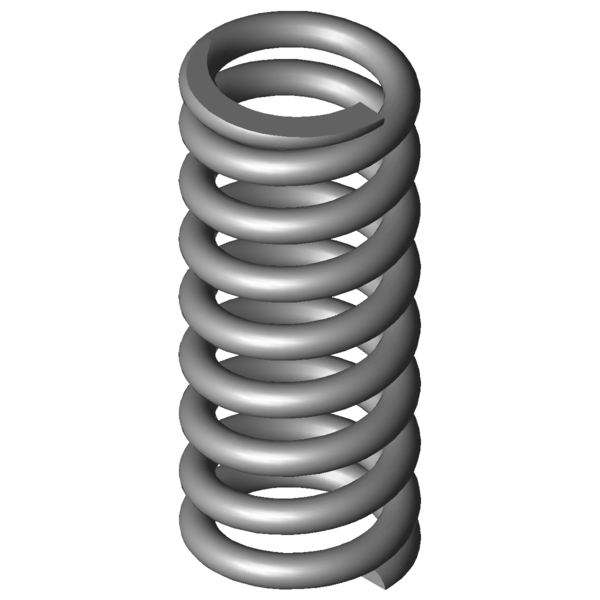

Immagine del prodotto Molla di compressione VD-389N-02

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389N-02

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	39	mm	Diametro medio delle spire
De	46	mm	Diametro esterno delle spire
Dd	31	mm	Diametro maggiore della spina
Dh	47,4	mm	Diametro minore del cono
L0	110	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	2014,62	N	Allungamento sotto carico massimo statico
Ln	70,18	mm	Lunghezza minima a carico statico
sn	39,82	mm	Escursione elastica massima a carico statico
Fndyn	1833,06	N	Allungamento sotto carico massimo dinamico
Lndyn	73,77	mm	Lunghezza minima a carico dinamico
shdyn	7,94	mm	Escursione elastica massima a carico dinamico
S	14,714	mm	Passo della molla (da centro spira a centro spira)
n	7	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	50,595	N/mm	Costante della molla
Gew	335,4466	g	Peso dell’articolo
Fntol	149	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	146	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,88	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AO	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389N-02 Acciaio inossidabile Ø 7 x 39 x 110 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389N-02 Acciaio inossidabile Ø 7 x 39 x 110 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389N-02 Acciaio inossidabile Ø 7 x 39 x 110 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389N-02 Acciaio inossidabile Ø 7 x 39 x 110 mm

calcolo del percorso della forza Molla di compressione VD-389N-02

Modulo di richiesta Molla di compressione VD-389N-02 Acciaio inossidabile Ø 7 x 39 x 110 mm

Modulo di richiesta Molla di compressione VD-389N-02

Molle di compressione simili per Molla di compressione VD-389N-02 Acciaio inossidabile Ø 7 x 39 x 110 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389N-02	1.4310	7	46	110	2014,62	70,18	39,82	7	50,595	100,0 \| 100,0 \| 100,0 \| 100,0
D-389N-02	EN 10270-1	7	46	110	2345,594	70,18	39,82	7	58,907	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-339N-05	41	115	8,681	1.4310	521,717	54,9	60,1	48,8 \| 83,0 \| 46,1 \| 17,2
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	49,7 \| 84,6 \| 45,7 \| 18,8
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	54,7 \| 89,8 \| 51,7 \| 22,5
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	58,1 \| 85,4 \| 58,1 \| 30,7
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	59,7 \| 81,8 \| 60,9 \| 36,4
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	62,3 \| 84,0 \| 64,0 \| 38,8
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	62,7 \| 92,8 \| 54,1 \| 41,2
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	69,3 \| 86,2 \| 73,1 \| 48,5
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	69,7 \| 87,5 \| 71,4 \| 50,1
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	64,9 \| 85,5 \| 60,5 \| 48,6
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	78,8 \| 87,8 \| 81,8 \| 66,9
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	83,7 \| 86,8 \| 88,0 \| 76,4
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	83,5 \| 90,4 \| 82,8 \| 77,4
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	93,1 \| 91,1 \| 90,5 \| 97,8
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	87,0 \| 92,0 \| 77,0 \| 91,9
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	80,0 \| 91,1 \| 66,7 \| 82,2
VD-409B	50	110	74,423	1.4310	2578,764	75,35	34,65	81,2 \| 93,2 \| 82,6 \| 68,0
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	69,8 \| 88,4 \| 71,4 \| 49,7
VD-414AC	42	110	107,278	1.4310	1862,098	92,64	17,36	69,4 \| 92,9 \| 68,0 \| 47,2

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202081; Molla di compressione VD-389N-02
