Molla di compressione VD-389A-06 Acciaio inossidabile Ø 6,7 x 32,3 x 102 mm

Prezzi a scalare - Molla di compressione VD-389A-06

Quantità	Prezzo singolo [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Molla di compressione Acquistare

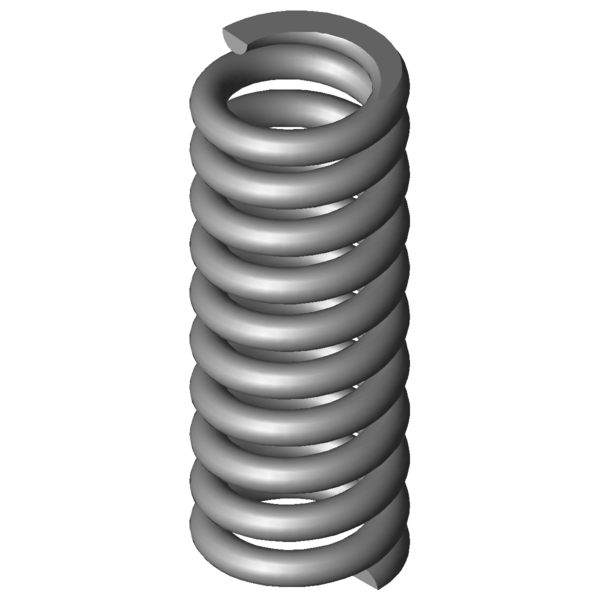

Immagine del prodotto Molla di compressione VD-389A-06

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389A-06

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1	-	N	Forza della molla precaricata
L1	-	mm	Lunghezza della molla precaricata
s1	-	mm	Sezione della molla precaricata
F2	-	N	Forza della molla caricata
L2	-	mm	Lunghezza della molla caricata
s2	-	mm	Sezione della molla caricata
d	6,7	mm	Diametro del filo
Di	-	mm	Diametro interno della spira
D	32,3	mm	Diametro medio delle spire
De	39	mm	Diametro esterno delle spire
Dd	24,6	mm	Diametro maggiore della spina
Dh	40,2	mm	Diametro minore del cono
L0	102	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1475,51	N	Allungamento sotto carico massimo statico
Ln	78,03	mm	Lunghezza minima a carico statico
sn	23,97	mm	Escursione elastica massima a carico statico
Fndyn	1239,152	N	Allungamento sotto carico massimo dinamico
Lndyn	81,87	mm	Lunghezza minima a carico dinamico
shdyn	11,37	mm	Escursione elastica massima a carico dinamico
S	11,212	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt	-	pezzo	Numero di spire totali
R	61,557	N/mm	Costante della molla
Gew	296,9352	g	Peso dell’articolo
Fntol	160	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	156	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,88	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AN	-	Gruppo di prezzo di questo articolo
F1tol	-	N	(+/-) Tolleranza forza della molla precaricata
F2tol	-	N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389A-06 Acciaio inossidabile Ø 6,7 x 32,3 x 102 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389A-06 Acciaio inossidabile Ø 6,7 x 32,3 x 102 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389A-06 Acciaio inossidabile Ø 6,7 x 32,3 x 102 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389A-06 Acciaio inossidabile Ø 6,7 x 32,3 x 102 mm

calcolo del percorso della forza Molla di compressione VD-389A-06

Modulo di richiesta Molla di compressione VD-389A-06 Acciaio inossidabile Ø 6,7 x 32,3 x 102 mm

Modulo di richiesta Molla di compressione VD-389A-06

Molle di compressione simili per Molla di compressione VD-389A-06 Acciaio inossidabile Ø 6,7 x 32,3 x 102 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389A-06	1.4310	6,7	39	102	1475,51	78,03	23,97	8,5	61,557	88,9 \| 95,8 \| 82,6 \| 88,2
D-389A-06	EN 10270-1	6,7	39	102	1717,915	78,03	23,97	8,5	71,67	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-339N-05	41	115	8,681	1.4310	521,717	54,9	60,1	45,1 \| 83,7 \| 37,6 \| 14,1
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	58,9 \| 87,4 \| 57,4 \| 31,9
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	56,4 \| 88,1 \| 53,0 \| 28,1
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	62,0 \| 91,4 \| 60,8 \| 33,9
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	60,8 \| 85,7 \| 60,4 \| 36,4
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	64,4 \| 89,9 \| 63,4 \| 39,9
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	63,6 \| 87,4 \| 67,0 \| 36,3
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	72,4 \| 91,8 \| 70,4 \| 54,9
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	73,3 \| 92,9 \| 73,8 \| 53,2
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	70,3 \| 91,3 \| 64,3 \| 55,4
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	90,0 \| 95,1 \| 87,3 \| 87,5
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	83,1 \| 95,0 \| 73,8 \| 80,4
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	90,7 \| 96,2 \| 86,4 \| 89,5
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	83,7 \| 93,2 \| 66,0 \| 91,9
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	88,9 \| 95,8 \| 82,6 \| 88,2
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	85,3 \| 92,8 \| 87,2 \| 76,0
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	79,6 \| 90,7 \| 74,3 \| 73,9
VD-414AC	42	110	107,278	1.4310	1862,098	92,64	17,36	74,3 \| 89,8 \| 75,8 \| 57,4
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	73,9 \| 92,7 \| 74,1 \| 54,8

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202081; Molla di compressione VD-389A-06

Paese d'origine: DE, German; Molla di compressione VD-389A-06
