Molla di compressione VD-389A-05 Acciaio inossidabile Ø 6,7 x 32,3 x 89 mm

Prezzi a scalare - Molla di compressione VD-389A-05

Quantità	Prezzo singolo [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Molla di compressione Acquistare

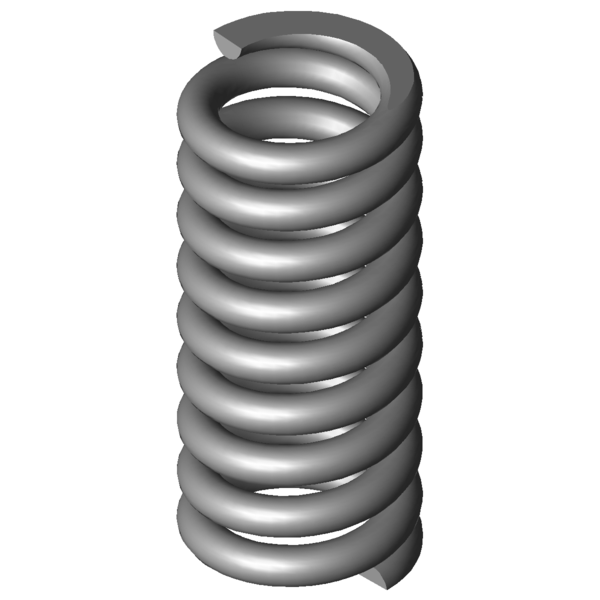

Immagine del prodotto Molla di compressione VD-389A-05

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389A-05

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	6,7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	32,3	mm	Diametro medio delle spire
De	39	mm	Diametro esterno delle spire
Dd	24,6	mm	Diametro maggiore della spina
Dh	40,2	mm	Diametro minore del cono
L0	89	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1295,762	N	Allungamento sotto carico massimo statico
Ln	70,43	mm	Lunghezza minima a carico statico
sn	18,57	mm	Escursione elastica massima a carico statico
Fndyn	1059,035	N	Allungamento sotto carico massimo dinamico
Lndyn	73,82	mm	Lunghezza minima a carico dinamico
shdyn	11,27	mm	Escursione elastica massima a carico dinamico
S	10,973	mm	Passo della molla (da centro spira a centro spira)
n	7,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	69,765	N/mm	Costante della molla
Gew	268,6556	g	Peso dell’articolo
Fntol	160	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	156	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,7	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AL	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389A-05 Acciaio inossidabile Ø 6,7 x 32,3 x 89 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389A-05 Acciaio inossidabile Ø 6,7 x 32,3 x 89 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389A-05 Acciaio inossidabile Ø 6,7 x 32,3 x 89 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389A-05 Acciaio inossidabile Ø 6,7 x 32,3 x 89 mm

calcolo del percorso della forza Molla di compressione VD-389A-05

Modulo di richiesta Molla di compressione VD-389A-05 Acciaio inossidabile Ø 6,7 x 32,3 x 89 mm

Modulo di richiesta Molla di compressione VD-389A-05

Molle di compressione simili per Molla di compressione VD-389A-05 Acciaio inossidabile Ø 6,7 x 32,3 x 89 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389A-05	1.4310	6,7	39	89	1295,762	70,43	18,57	7,5	69,765	79,6 \| 90,7 \| 74,3 \| 73,9
D-389A-05	EN 10270-1	6,7	39	89	1508,638	70,43	18,57	7,5	81,227	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	57,0 \| 90,0 \| 54,8 \| 26,0
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	52,1 \| 84,8 \| 49,2 \| 22,3
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	56,4 \| 88,1 \| 53,0 \| 28,1
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	63,6 \| 87,4 \| 67,0 \| 36,3
VD-359A-03	34	88	28,029	1.4310	896,405	56,02	31,98	63,6 \| 86,9 \| 63,6 \| 40,2
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	76,6 \| 93,3 \| 77,6 \| 58,9
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	73,3 \| 92,9 \| 73,8 \| 53,2
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	70,3 \| 91,3 \| 64,3 \| 55,4
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	72,7 \| 92,4 \| 69,5 \| 56,1
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	90,0 \| 95,1 \| 87,3 \| 87,5
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	100,0 \| 100,0 \| 100,0 \| 100,0
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	83,7 \| 93,2 \| 66,0 \| 91,9
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	88,9 \| 95,8 \| 82,6 \| 88,2
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	85,3 \| 92,8 \| 87,2 \| 76,0
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	79,6 \| 90,7 \| 74,3 \| 73,9
VD-386	38,3	75	76,482	1.4310	1754,8	52,06	22,94	82,0 \| 96,3 \| 82,2 \| 67,4
VD-389A-04	39	76	95,134	1.4310	1976,924	55,22	20,78	74,5 \| 95,5 \| 73,7 \| 54,2
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	60,4 \| 88,5 \| 61,6 \| 31,1

Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202081; Molla di compressione VD-389A-05

Paese d'origine: DE, German; Molla di compressione VD-389A-05
