Molla di compressione VD-389A-20 Acciaio inossidabile Ø 6,3 x 31,5 x 85 mm

Prezzi a scalare - Molla di compressione VD-389A-20

Quantità	Prezzo singolo [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Molla di compressione Acquistare

Immagine del prodotto Molla di compressione VD-389A-20

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389A-20

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	6,3	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	31,5	mm	Diametro medio delle spire
De	37,8	mm	Diametro esterno delle spire
Dd	24,1	mm	Diametro maggiore della spina
Dh	39,1	mm	Diametro minore del cono
L0	85	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1751,745	N	Allungamento sotto carico massimo statico
Ln	59,18	mm	Lunghezza minima a carico statico
sn	25,82	mm	Escursione elastica massima a carico statico
Fndyn	1560,462	N	Allungamento sotto carico massimo dinamico
Lndyn	62	mm	Lunghezza minima a carico dinamico
shdyn	5,67	mm	Escursione elastica massima a carico dinamico
S	12,108	mm	Passo della molla (da centro spira a centro spira)
n	6,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	67,846	N/mm	Costante della molla
Gew	207,2673	g	Peso dell’articolo
Fntol	149	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	145	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,4	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,5	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AN	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389A-20 Acciaio inossidabile Ø 6,3 x 31,5 x 85 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389A-20 Acciaio inossidabile Ø 6,3 x 31,5 x 85 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389A-20 Acciaio inossidabile Ø 6,3 x 31,5 x 85 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389A-20 Acciaio inossidabile Ø 6,3 x 31,5 x 85 mm

calcolo del percorso della forza Molla di compressione VD-389A-20

Modulo di richiesta Molla di compressione VD-389A-20 Acciaio inossidabile Ø 6,3 x 31,5 x 85 mm

Modulo di richiesta Molla di compressione VD-389A-20

Molle di compressione simili per Molla di compressione VD-389A-20 Acciaio inossidabile Ø 6,3 x 31,5 x 85 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389A-20	1.4310	6,3	37,8	85	1751,745	59,18	25,82	6,5	67,846	100,0 \| 100,0 \| 100,0 \| 100,0
D-389A-20	EN 10270-1	6,3	37,8	85	2039,532	59,18	25,82	6,5	78,992	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-329B	35	76	10,741	1.4310	372,487	41,32	34,68	48,5 \| 81,8 \| 47,9 \| 15,8
VD-326	36	79,5	12,429	1.4310	561,641	34,31	45,19	49,0 \| 84,1 \| 44,6 \| 18,3
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	50,9 \| 85,1 \| 47,9 \| 19,8
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	58,3 \| 89,2 \| 56,7 \| 28,9
VD-359A-03	34	88	28,029	1.4310	896,405	56,02	31,98	65,3 \| 88,6 \| 66,0 \| 41,3
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	67,0 \| 88,5 \| 67,7 \| 44,7
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	74,0 \| 92,4 \| 75,0 \| 54,7
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	74,8 \| 90,8 \| 76,6 \| 57,0
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	76,1 \| 89,7 \| 76,0 \| 62,5
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	89,3 \| 87,0 \| 87,2 \| 93,9
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	85,3 \| 92,8 \| 87,2 \| 76,0
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	82,7 \| 99,6 \| 65,8 \| 82,7
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	80,1 \| 90,7 \| 65,1 \| 84,6
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	90,2 \| 91,4 \| 88,5 \| 90,7
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	78,3 \| 91,2 \| 74,7 \| 68,9
VD-386	38,3	75	76,482	1.4310	1754,8	52,06	22,94	92,9 \| 95,6 \| 94,3 \| 88,7
VD-389A-04	39	76	95,134	1.4310	1976,924	55,22	20,78	83,1 \| 93,5 \| 84,5 \| 71,3
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	65,5 \| 86,1 \| 69,4 \| 40,9

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202081; Molla di compressione VD-389A-20

Paese d'origine: DE, German; Molla di compressione VD-389A-20

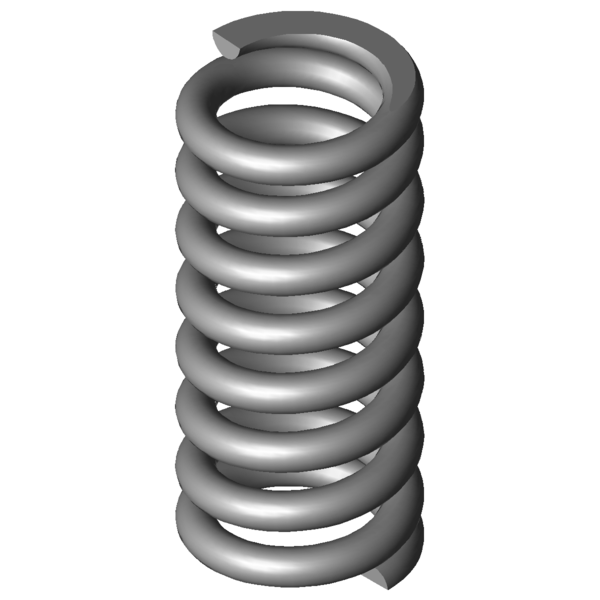

Immagine del prodotto - Molle a compressione VD-389A-20

QR-Code: Molla di compressione VD-389A-20

QR-Code - Molle a compressione - VD-389A-20 | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-389a-20.html
