Molla di compressione VD-414AB Acciaio inossidabile Ø 8 x 34 x 76 mm

Prezzi a scalare - Molla di compressione VD-414AB

Quantità	Prezzo singolo [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Molla di compressione Acquistare

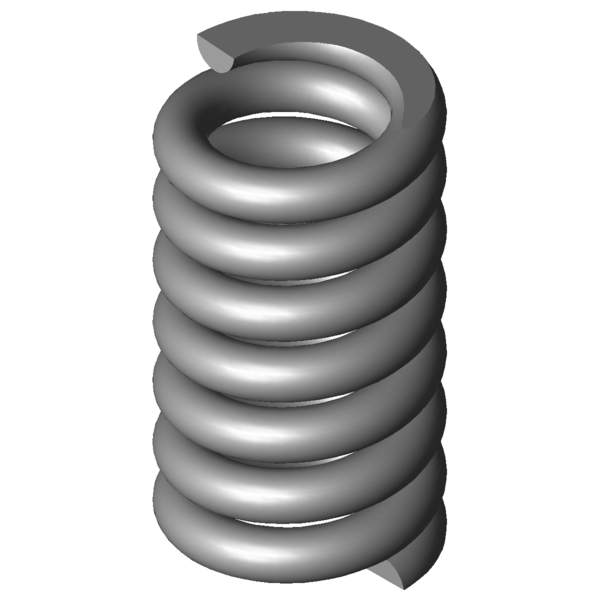

Immagine del prodotto Molla di compressione VD-414AB

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414AB

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	34	mm	Diametro medio delle spire
De	42	mm	Diametro esterno delle spire
Dd	25	mm	Diametro maggiore della spina
Dh	43,2	mm	Diametro minore del cono
L0	76	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1725,562	N	Allungamento sotto carico massimo statico
Ln	65,59	mm	Lunghezza minima a carico statico
sn	10,41	mm	Escursione elastica massima a carico statico
Fndyn	1261,692	N	Allungamento sotto carico massimo dinamico
Lndyn	68,39	mm	Lunghezza minima a carico dinamico
shdyn	7,5	mm	Escursione elastica massima a carico dinamico
S	12,364	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	165,794	N/mm	Costante della molla
Gew	318,3027	g	Peso dell’articolo
Fntol	293	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	285	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,36	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AL	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414AB Acciaio inossidabile Ø 8 x 34 x 76 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414AB Acciaio inossidabile Ø 8 x 34 x 76 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414AB Acciaio inossidabile Ø 8 x 34 x 76 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414AB Acciaio inossidabile Ø 8 x 34 x 76 mm

calcolo del percorso della forza Molla di compressione VD-414AB

Modulo di richiesta Molla di compressione VD-414AB Acciaio inossidabile Ø 8 x 34 x 76 mm

Modulo di richiesta Molla di compressione VD-414AB

Molle di compressione simili per Molla di compressione VD-414AB Acciaio inossidabile Ø 8 x 34 x 76 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414AB	1.4310	8	42	76	1725,562	65,59	10,41	5,5	165,794	100,0 \| 100,0 \| 100,0 \| 100,0
D-414AB	EN 10270-1	8	42	76	2009,047	65,59	10,41	5,5	193,031	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	48,7 \| 83,1 \| 44,8 \| 18,3
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	50,6 \| 84,4 \| 48,0 \| 19,4
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	52,7 \| 87,0 \| 49,2 \| 22,1
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	53,8 \| 86,3 \| 51,5 \| 23,6
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	53,5 \| 83,8 \| 51,2 \| 25,6
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	60,4 \| 88,5 \| 61,6 \| 31,1
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	59,5 \| 86,5 \| 58,2 \| 33,8
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	59,8 \| 85,8 \| 58,9 \| 34,6
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	62,5 \| 83,2 \| 66,0 \| 38,4
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	65,5 \| 86,1 \| 69,4 \| 40,9
VD-386	38,3	75	76,482	1.4310	1754,8	52,06	22,94	69,2 \| 89,5 \| 71,9 \| 46,1
VD-389N-01	46	68	88,541	1.4310	1938,728	46,1	21,9	70,4 \| 89,4 \| 68,3 \| 53,4
VD-389A-04	39	76	95,134	1.4310	1976,924	55,22	20,78	72,8 \| 92,2 \| 68,7 \| 57,4
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	78,4 \| 86,9 \| 64,0 \| 84,2
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	100,0 \| 100,0 \| 100,0 \| 100,0
VD-450	46	67	750,171	1.4310	6826,56	57,9	9,1	55,0 \| 86,5 \| 56,3 \| 22,1

Numero di molle metalliche simili: 15

Numero della tariffa doganale: 73202081; Molla di compressione VD-414AB

Paese d'origine: DE, German; Molla di compressione VD-414AB

Immagine del prodotto - Molle a compressione VD-414AB

QR-Code: Molla di compressione VD-414AB

QR-Code - Molle a compressione - VD-414AB | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-414ab.html
