Molla di compressione VD-389N-01 Acciaio inossidabile Ø 7 x 39 x 68 mm

Prezzi a scalare - Molla di compressione VD-389N-01

Quantità	Prezzo singolo [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Molla di compressione Acquistare

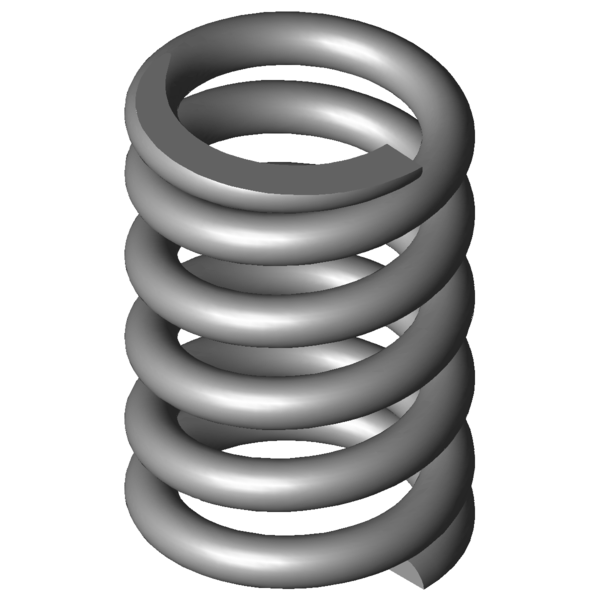

Immagine del prodotto Molla di compressione VD-389N-01

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389N-01

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	39	mm	Diametro medio delle spire
De	46	mm	Diametro esterno delle spire
Dd	31	mm	Diametro maggiore della spina
Dh	47,4	mm	Diametro minore del cono
L0	68	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1938,728	N	Allungamento sotto carico massimo statico
Ln	46,1	mm	Lunghezza minima a carico statico
sn	21,9	mm	Escursione elastica massima a carico statico
Fndyn	1756,661	N	Allungamento sotto carico massimo dinamico
Lndyn	48,16	mm	Lunghezza minima a carico dinamico
shdyn	4,94	mm	Escursione elastica massima a carico dinamico
S	15,25	mm	Passo della molla (da centro spira a centro spira)
n	4	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	88,541	N/mm	Costante della molla
Gew	223,6311	g	Peso dell’articolo
Fntol	167	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	164	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,24	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AL	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389N-01 Acciaio inossidabile Ø 7 x 39 x 68 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389N-01 Acciaio inossidabile Ø 7 x 39 x 68 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389N-01 Acciaio inossidabile Ø 7 x 39 x 68 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389N-01 Acciaio inossidabile Ø 7 x 39 x 68 mm

calcolo del percorso della forza Molla di compressione VD-389N-01

Modulo di richiesta Molla di compressione VD-389N-01 Acciaio inossidabile Ø 7 x 39 x 68 mm

Modulo di richiesta Molla di compressione VD-389N-01

Molle di compressione simili per Molla di compressione VD-389N-01 Acciaio inossidabile Ø 7 x 39 x 68 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389N-01	1.4310	7	46	68	1938,728	46,1	21,9	4	88,541	100,0 \| 100,0 \| 100,0 \| 100,0
D-389N-01	EN 10270-1	7	46	68	2257,233	46,1	21,9	4	103,087	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	45,6 \| 80,2 \| 41,5 \| 15,2
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	48,9 \| 84,8 \| 44,4 \| 17,5
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	56,4 \| 87,8 \| 53,9 \| 27,6
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	60,9 \| 89,0 \| 60,0 \| 33,7
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	55,7 \| 90,4 \| 53,6 \| 23,1
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	55,6 \| 88,8 \| 51,7 \| 26,2
VD-359A-02	34	68	37,372	1.4310	877,719	44,51	23,49	55,9 \| 85,3 \| 55,6 \| 26,8
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	63,6 \| 96,5 \| 50,0 \| 44,2
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	59,4 \| 90,3 \| 57,5 \| 30,4
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	68,5 \| 94,6 \| 69,9 \| 41,1
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	82,2 \| 92,5 \| 84,4 \| 69,5
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	69,7 \| 95,5 \| 67,8 \| 45,6
VD-389K	50	62,3	75,496	1.4310	1507,155	42,34	19,96	88,1 \| 94,5 \| 84,4 \| 85,3
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	89,2 \| 88,9 \| 86,0 \| 92,5
VD-389N-01	46	68	88,541	1.4310	1938,728	46,1	21,9	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	100,0 \| 100,0 \| 100,0 \| 100,0
VD-410	48	65	160	1.4310	2744	47,85	17,15	74,3 \| 93,0 \| 74,5 \| 55,3
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	70,4 \| 89,4 \| 68,3 \| 53,4
VD-389P	34	68	194,065	1.4310	2094,116	57,21	10,79	78,9 \| 92,3 \| 72,5 \| 71,9
VD-450	46	67	750,171	1.4310	6826,56	57,9	9,1	48,3 \| 82,4 \| 43,8 \| 18,6

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202081; Molla di compressione VD-389N-01

Paese d'origine: DE, German; Molla di compressione VD-389N-01
