Molla di compressione VD-359A-04 Acciaio inossidabile Ø 5 x 29 x 107 mm

Prezzi a scalare - Molla di compressione VD-359A-04

Quantità	Prezzo singolo [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Molla di compressione Acquistare

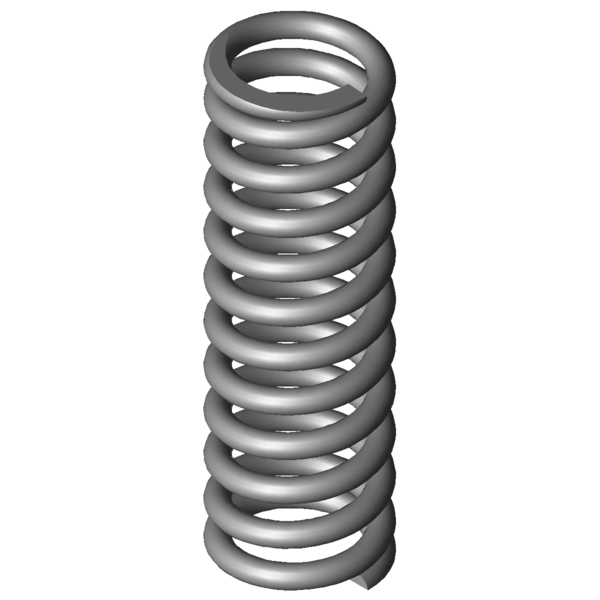

Immagine del prodotto Molla di compressione VD-359A-04

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-359A-04

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	29	mm	Diametro medio delle spire
De	34	mm	Diametro esterno delle spire
Dd	23,1	mm	Diametro maggiore della spina
Dh	35,2	mm	Diametro minore del cono
L0	107	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	885,194	N	Allungamento sotto carico massimo statico
Ln	67,52	mm	Lunghezza minima a carico statico
sn	39,48	mm	Escursione elastica massima a carico statico
Fndyn	800,95	N	Allungamento sotto carico massimo dinamico
Lndyn	71,28	mm	Lunghezza minima a carico dinamico
shdyn	12,33	mm	Escursione elastica massima a carico dinamico
S	10,2	mm	Passo della molla (da centro spira a centro spira)
n	10	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	22,423	N/mm	Costante della molla
Gew	169,6834	g	Peso dell’articolo
Fntol	70,3	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	68,91	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,4	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2,07	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AF	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-359A-04 Acciaio inossidabile Ø 5 x 29 x 107 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-359A-04 Acciaio inossidabile Ø 5 x 29 x 107 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-359A-04 Acciaio inossidabile Ø 5 x 29 x 107 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-359A-04 Acciaio inossidabile Ø 5 x 29 x 107 mm

calcolo del percorso della forza Molla di compressione VD-359A-04

Modulo di richiesta Molla di compressione VD-359A-04 Acciaio inossidabile Ø 5 x 29 x 107 mm

Modulo di richiesta Molla di compressione VD-359A-04

Molle di compressione simili per Molla di compressione VD-359A-04 Acciaio inossidabile Ø 5 x 29 x 107 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-359A-04	1.4310	5	34	107	885,194	67,52	39,48	10	22,423	100,0 \| 100,0 \| 100,0 \| 100,0
D-359A-04	EN 10270-1	5	34	107	1030,618	67,52	39,48	10	26,107	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-268D	31	103	1,737	1.4310	122,432	32,52	70,48	40,6 \| 79,1 \| 34,9 \| 7,7
VD-265	34,5	110	1,897	1.4310	159,686	25,8	84,2	41,0 \| 81,9 \| 32,5 \| 8,5
VD-288K-12	33	100	2,441	1.4310	160,729	34,15	65,85	44,0 \| 82,2 \| 39,1 \| 10,9
VD-288Z-22	33	108	3,088	1.4310	216,563	37,88	70,13	46,5 \| 85,4 \| 40,4 \| 13,8
VD-298D	33	96	4,079	1.4310	228,995	39,86	56,14	50,0 \| 83,6 \| 48,1 \| 18,2
VD-295	35,2	88,5	5,091	1.4310	305,964	28,4	60,1	51,3 \| 81,1 \| 50,1 \| 22,7
VD-313J-05	31,6	92	7,876	1.4310	380,927	43,64	48,36	60,4 \| 83,6 \| 62,3 \| 35,1
VD-327	36	120	8,042	1.4310	573,704	48,66	71,34	61,3 \| 87,9 \| 60,1 \| 35,9
VD-326A	36	92	8,042	1.4310	348,52	48,66	43,34	62,6 \| 86,8 \| 65,2 \| 35,9
VD-313J-10	28,6	109	8,179	1.4310	435,656	55,73	53,27	61,0 \| 84,8 \| 61,7 \| 36,5
VD-339Q	32	97,7	18,161	1.4310	713,362	58,42	39,28	87,6 \| 91,8 \| 90,0 \| 81,0
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	89,5 \| 94,8 \| 90,5 \| 83,3
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	89,2 \| 96,4 \| 83,5 \| 87,6
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	87,7 \| 93,2 \| 82,3 \| 87,6
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	91,1 \| 91,7 \| 90,4 \| 91,3
VD-362A	30	110	25,926	1.4310	601,968	86,78	23,22	81,7 \| 95,2 \| 63,4 \| 86,5
VD-359A-03	34	88	28,029	1.4310	896,405	56,02	31,98	88,0 \| 94,1 \| 89,9 \| 80,0
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	79,2 \| 91,2 \| 80,7 \| 65,8
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	74,9 \| 89,6 \| 77,0 \| 58,0
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	68,2 \| 88,5 \| 70,7 \| 45,3
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	60,8 \| 85,7 \| 60,4 \| 36,4
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	51,7 \| 90,5 \| 44,7 \| 20,0

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202081; Molla di compressione VD-359A-04

Paese d'origine: DE, German; Molla di compressione VD-359A-04
