Molla di compressione VD-384 Acciaio inossidabile Ø 6,3 x 40 x 280 mm

Prezzi a scalare - Molla di compressione VD-384

Quantità	Prezzo singolo [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Molla di compressione Acquistare

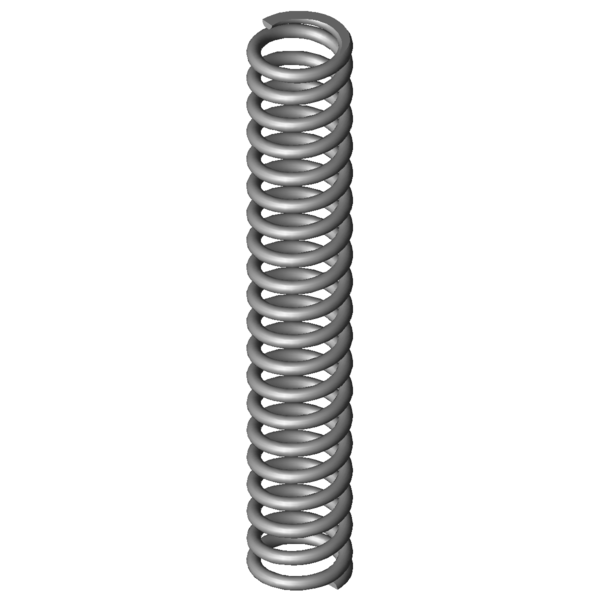

Immagine del prodotto Molla di compressione VD-384

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-384

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	6,3	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	40	mm	Diametro medio delle spire
De	46,3	mm	Diametro esterno delle spire
Dd	32,7	mm	Diametro maggiore della spina
Dh	47,5	mm	Diametro minore del cono
L0	280	mm	Lunghezza della molla non caricata
Lk	204,8	mm	Lunghezza libera di flessione
Fn	1538,428	N	Allungamento sotto carico massimo statico
Ln	147,85	mm	Lunghezza minima a carico statico
sn	132,15	mm	Escursione elastica massima a carico statico
Fndyn	1355,101	N	Allungamento sotto carico massimo dinamico
Lndyn	163,6	mm	Lunghezza minima a carico dinamico
shdyn	23,51	mm	Escursione elastica massima a carico dinamico
S	14,795	mm	Passo della molla (da centro spira a centro spira)
n	18,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	11,642	N/mm	Costante della molla
Gew	634,7682	g	Peso dell’articolo
Fntol	88,6	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	86,7	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4,56	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AQ	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-384 Acciaio inossidabile Ø 6,3 x 40 x 280 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-384 Acciaio inossidabile Ø 6,3 x 40 x 280 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-384 Acciaio inossidabile Ø 6,3 x 40 x 280 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-384 Acciaio inossidabile Ø 6,3 x 40 x 280 mm

calcolo del percorso della forza Molla di compressione VD-384

Modulo di richiesta Molla di compressione VD-384 Acciaio inossidabile Ø 6,3 x 40 x 280 mm

Modulo di richiesta Molla di compressione VD-384

Molle di compressione simili per Molla di compressione VD-384 Acciaio inossidabile Ø 6,3 x 40 x 280 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-384	1.4310	6,3	46,3	280	1538,428	147,85	132,15	18,5	11,642	100,0 \| 100,0 \| 100,0 \| 100,0
D-384	EN 10270-1	6,3	46,3	280	1791,169	147,85	132,15	18,5	13,554	92,9 \| 100,0 \| 92,9 \| 85,9
D-384A	EN 10270-1	6,3	46,3	280	1146,827	177,1	102,9	22,5	11,145	90,6 \| 100,0 \| 76,2 \| 95,7

Numero di molle metalliche simili: 3

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-313E-14	48	280	1,199	1.4310	246,896	74,14	205,86	45,0 \| 84,5 \| 40,1 \| 10,3
VD-298A	35,2	280	1,244	1.4310	228,48	96,4	183,6	43,2 \| 75,6 \| 43,4 \| 10,7
VD-298	35,2	280	1,514	1.4310	302,097	80,4	199,6	43,8 \| 75,6 \| 42,9 \| 13,0
VD-318E	49	243	1,821	1.4310	301,076	77,65	165,35	49,0 \| 81,6 \| 49,7 \| 15,6
VD-322A	44	235	1,892	1.4310	254,459	100,5	134,5	51,5 \| 80,8 \| 57,4 \| 16,3
VD-313J	40	248	1,966	1.4310	335,916	77,14	170,86	47,9 \| 77,4 \| 49,6 \| 16,9
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	54,3 \| 87,8 \| 54,7 \| 20,3
VD-339N	50	299	2,457	1.4310	497,836	96,42	202,58	51,9 \| 85,9 \| 48,8 \| 21,1
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	53,3 \| 80,8 \| 55,1 \| 24,1
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	58,1 \| 87,8 \| 56,3 \| 30,1
VD-354A	45	300	3,798	1.4310	590,359	144,55	155,45	61,4 \| 90,0 \| 61,7 \| 32,6
VD-354	45	300	4,619	1.4310	828,488	120,63	179,37	64,5 \| 90,0 \| 63,8 \| 39,7
VD-384A	46,3	280	9,572	1.4310	985,004	177,1	102,9	84,4 \| 100,0 \| 70,9 \| 82,2
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	75,8 \| 91,1 \| 54,1 \| 82,3
VD-384	46,3	280	11,642	1.4310	1538,428	147,85	132,15	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389NA	50	265	15,099	1.4310	1650,599	155,68	109,32	85,8 \| 92,4 \| 88,0 \| 77,1
VD-364R-12	39	254	15,462	1.4310	1617,333	149,4	104,6	83,8 \| 89,0 \| 87,1 \| 75,3
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	72,1 \| 91,2 \| 72,5 \| 52,6
VD-389A-12	39	254	24,057	1.4310	1809,619	178,78	75,22	69,7 \| 89,7 \| 71,0 \| 48,4
VD-414	48	275	30,27	1.4310	2744	184,35	90,65	64,0 \| 91,1 \| 62,3 \| 38,5
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	63,5 \| 87,9 \| 64,0 \| 38,5
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	61,0 \| 83,3 \| 61,8 \| 38,1
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	43,3 \| 80,3 \| 36,4 \| 13,2

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202081; Molla di compressione VD-384

Paese d'origine: DE, German; Molla di compressione VD-384
