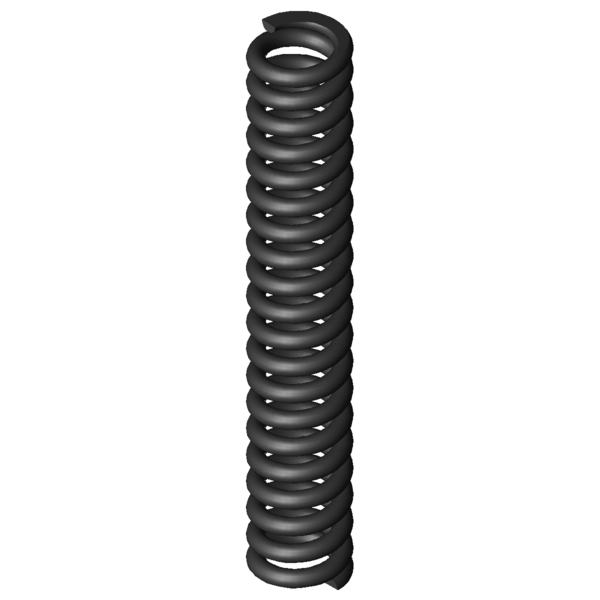

| Tipo di materiale |
EN 10270-1 |
- |
Tipo di materiale |
| Condizione delle estremità della molla |
Piana e spianata |
- |
Condizione delle estremità della molla |
| F1 |
|
N |
Forza della molla precaricata |
| L1 |
|
mm |
Lunghezza della molla precaricata |
| s1 |
|
mm |
Sezione della molla precaricata |
| F2 |
|
N |
Forza della molla caricata |
| L2 |
|
mm |
Lunghezza della molla caricata |
| s2 |
|
mm |
Sezione della molla caricata |
| d |
11 |
mm |
Diametro del filo |
| Di |
|
mm |
Diametro interno della spira |
| D |
49 |
mm |
Diametro medio delle spire |
| De |
60 |
mm |
Diametro esterno delle spire |
| Dd |
|
mm |
Diametro maggiore della spina |
| Dh |
|
mm |
Diametro minore del cono |
| L0 |
360 |
mm |
Lunghezza della molla non caricata |
| Lk |
275 |
mm |
Lunghezza libera di flessione |
| Fn |
7401,2 |
N |
Allungamento sotto carico massimo statico |
| Ln |
252 |
mm |
Lunghezza minima a carico statico |
| sn |
108 |
mm |
Escursione elastica massima a carico statico |
| Fndyn |
|
N |
Allungamento sotto carico massimo dinamico |
| Lndyn |
|
mm |
Lunghezza minima a carico dinamico |
| shdyn |
|
mm |
Escursione elastica massima a carico dinamico |
| S |
18,865 |
mm |
Passo della molla (da centro spira a centro spira) |
| n |
18,5 |
pezzo |
Numero di spire elastiche |
| nt |
|
pezzo |
Numero di spire totali |
| R |
68,53 |
N/mm |
Costante della molla |
| Gew |
2370,5849 |
g |
Peso dell’articolo |
| Fntol |
466 |
N |
(+/-) Tolleranza allungamento sotto carico massimo statico |
| Fndtol |
|
N |
(+/-) Tolleranza allungamento sotto carico massimo dinamico |
| Detol |
0,6 |
mm |
(+/-) Tolleranza del diametro delle spire |
| L0tol |
4,89 |
mm |
(+/-) Tolleranza lunghezza molla non caricata |
| PG |
BF |
- |
Gruppo di prezzo di questo articolo |
| F1tol |
|
N |
(+/-) Tolleranza forza della molla precaricata |
| F2tol |
|
N |
(+/-) Tolleranza forza della molla caricata |
