Molla di compressione VD-179K Acciaio inossidabile Ø 1,1 x 10,9 x 23 mm

Prezzi a scalare - Molla di compressione VD-179K

Quantità Prezzo singolo [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Molla di compressione Acquistare

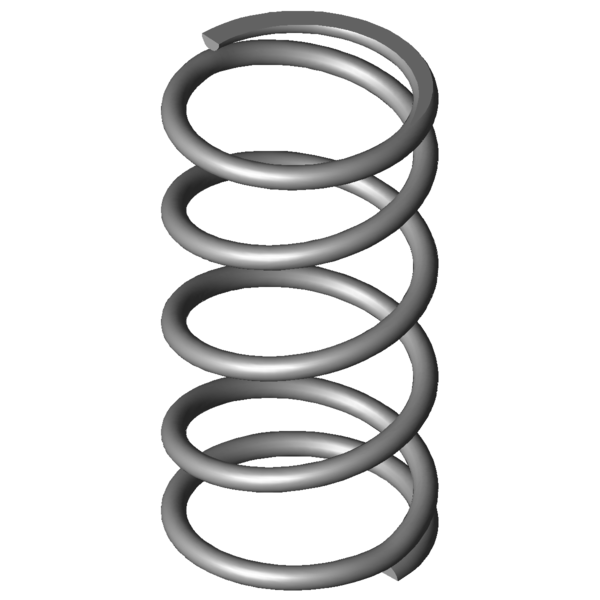

Immagine del prodotto Molla di compressione VD-179K
Immagine del prodotto Molla di compressione VD-179K
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-179K

Simboli Valore Unità Descrizione
Tipo di materiale 1.4310 - Tipo di materiale
Condizione delle estremità della molla Piana e spianata - Condizione delle estremità della molla
F1 N Forza della molla precaricata
L1 mm Lunghezza della molla precaricata
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata
s2 mm Sezione della molla caricata
d 1,1 mm Diametro del filo
Di mm Diametro interno della spira
D 10,9 mm Diametro medio delle spire
De 12 mm Diametro esterno delle spire
Dd 9,2 mm Diametro maggiore della spina
Dh 12,9 mm Diametro minore del cono
L0 23 mm Lunghezza della molla non caricata
Lk mm Lunghezza libera di flessione
Fn 44,657 N Allungamento sotto carico massimo statico
Ln 7,2 mm Lunghezza minima a carico statico
sn 15,8 mm Escursione elastica massima a carico statico
Fndyn 39,004 N Allungamento sotto carico massimo dinamico
Lndyn 9,2 mm Lunghezza minima a carico dinamico
shdyn 3,71 mm Escursione elastica massima a carico dinamico
S 6,257 mm Passo della molla (da centro spira a centro spira)
n 3,5 pezzo Numero di spire elastiche
nt pezzo Numero di spire totali
R 2,826 N/mm Costante della molla
Gew 1,4148 g Peso dell’articolo
Fntol 3,03 N (+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol 3,01 N (+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire
L0tol 0,83 mm (+/-) Tolleranza lunghezza molla non caricata
PG G - Gruppo di prezzo di questo articolo
F1tol N (+/-) Tolleranza forza della molla precaricata
F2tol N (+/-) Tolleranza forza della molla caricata
Disegno tecnico Molla di compressione
Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-179K Acciaio inossidabile Ø 1,1 x 10,9 x 23 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-179K Acciaio inossidabile Ø 1,1 x 10,9 x 23 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-179K Acciaio inossidabile Ø 1,1 x 10,9 x 23 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-179K Acciaio inossidabile Ø 1,1 x 10,9 x 23 mm

calcolo del percorso della forza Molla di compressione VD-179K

Modulo di richiesta Molla di compressione VD-179K Acciaio inossidabile Ø 1,1 x 10,9 x 23 mm

Modulo di richiesta Molla di compressione VD-179K

Molle di compressione simili per Molla di compressione VD-179K Acciaio inossidabile Ø 1,1 x 10,9 x 23 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (pezzo) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
VD-179K 1.4310 1,1 12 23 44,657 7,2 15,8 3,5 2,826 56,4 | 85,5 | 55,0 | 28,7
D-179K EN 10270-1 1,1 12 23 52,645 7 16 3,5 3,291 92,6 | 100,0 | 91,8 | 85,9
Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
VD-063H-11 11,5 22,4 0,075 1.4310 1,224 6,02 16,38 43,9 | 79,6 | 49,6 | 2,6
VD-090W-01 11,6 26 0,298 1.4310 6,358 4,69 21,31 45,2 | 80,8 | 44,2 | 10,6
VD-090W-07 11,6 21 0,38 1.4310 6,455 4 17 49,6 | 81,7 | 53,7 | 13,4
VD-115D-02 12 25 0,529 1.4310 10,96 4,3 20,7 51,5 | 85,2 | 50,4 | 18,7
VD-117N 12 23 0,729 1.4310 12,753 5,5 17,5 41,1 | 79,3 | 36,6 | 7,4
VD-143 10,3 22 0,768 1.4310 7,653 12,04 9,96 51,7 | 87,8 | 40,1 | 27,2
VD-117H-10 12 22 0,778 1.4310 13,848 4,2 17,8 40,5 | 76,9 | 36,6 | 7,9
VD-146 13,5 24 1,28 1.4310 22,182 6,67 17,33 81,3 | 92,1 | 76,7 | 75,1
VD-151B 11 22 1,458 1.4310 18,229 9,5 12,5 49,4 | 82,1 | 51,4 | 14,8
VD-150B 12,5 21 1,644 1.4310 23,762 6,54 14,46 74,4 | 92,7 | 72,4 | 58,1
VD-151A 11 21,4 2,5 1.4310 37,563 6,38 15,03 53,3 | 81,3 | 53,4 | 25,4
VD-179K 12 23 2,826 1.4310 44,657 7,2 15,8 56,4 | 85,5 | 55,0 | 28,7
VD-155G 10,3 22 3,108 1.4310 40,405 9 13 89,4 | 90,8 | 86,4 | 90,9
VD-180N 13 22,8 3,155 1.4310 47,866 7,63 15,17 45,2 | 81,9 | 40,0 | 13,5
VD-207K 13,8 23 3,662 1.4310 30,366 14,71 8,29 66,1 | 85,7 | 66,0 | 46,6
VD-207 13,4 23 3,891 1.4310 45,63 11,27 11,73 65,6 | 86,5 | 66,6 | 43,8
VD-207KB 12,5 26,2 6,051 1.4310 81,444 12,74 13,46 56,5 | 86,6 | 54,7 | 28,2
VD-191 11,25 20 6,104 1.4310 71,411 8,3 11,7 68,1 | 89,6 | 68,3 | 46,3
VD-207K-03 11,5 25 6,815 1.4310 72,408 14,38 10,63 83,7 | 97,9 | 84,1 | 69,2
VD-222A-14 12,7 26 7,624 1.4310 94,913 13,55 12,45 52,3 | 85,3 | 49,2 | 22,4
VD-207K-12 11,5 19,5 9,844 1.4310 84,656 10,9 8,6 55,7 | 84,6 | 53,6 | 28,7
VD-227A-02 11,5 25 9,85 1.4310 105,282 14,31 10,69 100,0 | 100,0 | 100,0 | 100,0
VD-224 11,6 27 10,426 1.4310 141,842 13,4 13,6 89,4 | 97,2 | 76,4 | 94,4
VD-227D 11 22,8 12,553 1.4310 118,805 13,34 9,46 87,5 | 95,6 | 88,6 | 78,4
VD-233B 12 24,6 15,737 1.4310 151,601 14,97 9,63 78,9 | 94,4 | 79,8 | 62,6
VD-234BA 11 24 18,148 1.4310 128,332 16,93 7,07 74,0 | 93,5 | 74,1 | 54,3
VD-257E-02 12,3 25 23,295 1.4310 197,127 16,54 8,46 66,6 | 91,2 | 66,3 | 42,3
Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202081; Molla di compressione VD-179K

Paese d'origine: DE, German; Molla di compressione VD-179K
