Molla di compressione VD-227A-02 Acciaio inossidabile Ø 1,6 x 9,9 x 25 mm

Prezzi a scalare - Molla di compressione VD-227A-02

Quantità Prezzo singolo [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Molla di compressione Acquistare

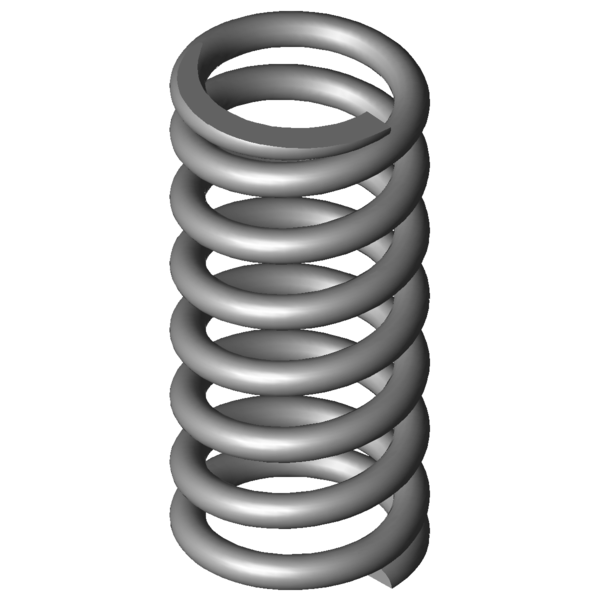

Immagine del prodotto Molla di compressione VD-227A-02
Immagine del prodotto Molla di compressione VD-227A-02
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-227A-02

Simboli Valore Unità Descrizione
Tipo di materiale 1.4310 - Tipo di materiale
Condizione delle estremità della molla Piana e spianata - Condizione delle estremità della molla
F1 N Forza della molla precaricata
L1 mm Lunghezza della molla precaricata
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata
s2 mm Sezione della molla caricata
d 1,6 mm Diametro del filo
Di mm Diametro interno della spira
D 9,9 mm Diametro medio delle spire
De 11,5 mm Diametro esterno delle spire
Dd 7,8 mm Diametro maggiore della spina
Dh 12,1 mm Diametro minore del cono
L0 25 mm Lunghezza della molla non caricata
Lk mm Lunghezza libera di flessione
Fn 105,282 N Allungamento sotto carico massimo statico
Ln 14,31 mm Lunghezza minima a carico statico
sn 10,69 mm Escursione elastica massima a carico statico
Fndyn 97,809 N Allungamento sotto carico massimo dinamico
Lndyn 15,07 mm Lunghezza minima a carico dinamico
shdyn 4,55 mm Escursione elastica massima a carico dinamico
S 3,9 mm Passo della molla (da centro spira a centro spira)
n 6 pezzo Numero di spire elastiche
nt pezzo Numero di spire totali
R 9,85 N/mm Costante della molla
Gew 3,9544 g Peso dell’articolo
Fntol 9,24 N (+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol 9,13 N (+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire
L0tol 0,77 mm (+/-) Tolleranza lunghezza molla non caricata
PG K - Gruppo di prezzo di questo articolo
F1tol N (+/-) Tolleranza forza della molla precaricata
F2tol N (+/-) Tolleranza forza della molla caricata
Disegno tecnico Molla di compressione
Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-227A-02 Acciaio inossidabile Ø 1,6 x 9,9 x 25 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-227A-02 Acciaio inossidabile Ø 1,6 x 9,9 x 25 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-227A-02 Acciaio inossidabile Ø 1,6 x 9,9 x 25 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-227A-02 Acciaio inossidabile Ø 1,6 x 9,9 x 25 mm

calcolo del percorso della forza Molla di compressione VD-227A-02

Modulo di richiesta Molla di compressione VD-227A-02 Acciaio inossidabile Ø 1,6 x 9,9 x 25 mm

Modulo di richiesta Molla di compressione VD-227A-02

Molle di compressione simili per Molla di compressione VD-227A-02 Acciaio inossidabile Ø 1,6 x 9,9 x 25 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (pezzo) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
VD-227A-02 1.4310 1,6 11,5 25 105,282 14,31 10,69 6 9,85 100,0 | 100,0 | 100,0 | 100,0
D-227A-02 EN 10270-1 1,6 11,5 25 122,579 14,31 10,69 6 11,468 92,9 | 100,0 | 92,9 | 85,9
Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
VD-117H-20 10 25 0,583 1.4310 10,216 7,48 17,52 39,7 | 77,9 | 35,4 | 5,9
VD-117N 12 23 0,729 1.4310 12,753 5,5 17,5 41,1 | 79,3 | 36,6 | 7,4
VD-117H-10 12 22 0,778 1.4310 13,848 4,2 17,8 40,5 | 76,9 | 36,6 | 7,9
VD-151B 11 22 1,458 1.4310 18,229 9,5 12,5 49,4 | 82,1 | 51,4 | 14,8
VD-152 11 26 1,591 1.4310 27,244 8,88 17,13 48,4 | 84,8 | 44,1 | 16,1
VD-156 10,3 25 1,978 1.4310 32,114 8,76 16,24 50,8 | 84,0 | 48,2 | 20,1
VD-180 10,3 26 2,194 1.4310 30,402 12,14 13,86 53,4 | 84,8 | 53,0 | 22,3
VD-151A 11 21,4 2,5 1.4310 37,563 6,38 15,03 53,3 | 81,3 | 53,4 | 25,4
VD-179K 12 23 2,826 1.4310 44,657 7,2 15,8 56,4 | 85,5 | 55,0 | 28,7
VD-197A 9,25 25 4,909 1.4310 49,87 14,84 10,16 69,1 | 86,2 | 71,2 | 49,8
VD-207AA 11 28 5,066 1.4310 65,396 15,09 12,91 71,6 | 90,8 | 72,5 | 51,4
VD-207KB 12,5 26,2 6,051 1.4310 81,444 12,74 13,46 56,5 | 86,6 | 54,7 | 28,2
VD-207K-03 11,5 25 6,815 1.4310 72,408 14,38 10,63 83,7 | 97,9 | 84,1 | 69,2
VD-222A-14 12,7 26 7,624 1.4310 94,913 13,55 12,45 52,3 | 85,3 | 49,2 | 22,4
VD-227A-02 11,5 25 9,85 1.4310 105,282 14,31 10,69 100,0 | 100,0 | 100,0 | 100,0
VD-207KJ 10 24,5 10,304 1.4310 97,316 15,06 9,44 92,9 | 92,9 | 90,4 | 95,5
VD-224 11,6 27 10,426 1.4310 141,842 13,4 13,6 89,4 | 97,2 | 76,4 | 94,4
VD-227D 11 22,8 12,553 1.4310 118,805 13,34 9,46 87,5 | 95,6 | 88,6 | 78,4
VD-233B 12 24,6 15,737 1.4310 151,601 14,97 9,63 78,9 | 94,4 | 79,8 | 62,6
VD-234BA 11 24 18,148 1.4310 128,332 16,93 7,07 74,0 | 93,5 | 74,1 | 54,3
VD-257E-02 12,3 25 23,295 1.4310 197,127 16,54 8,46 66,6 | 91,2 | 66,3 | 42,3
VD-259 12 26,5 25,455 1.4310 254,227 16,51 9,99 65,4 | 90,1 | 67,4 | 38,7
VD-263Q-02 12,3 25 33,158 1.4310 187,761 19,34 5,66 57,6 | 88,7 | 54,5 | 29,7
VD-263V-02 12,3 25 49,255 1.4310 282,3 19,27 5,73 50,9 | 87,2 | 45,4 | 20,0
VD-288C 13 26,7 53,683 1.4310 333,435 20,49 6,21 48,4 | 82,0 | 44,8 | 18,3
VD-263S 11 23 54,688 1.4310 273,416 18 5 49,1 | 86,8 | 42,6 | 18,0
Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202081; Molla di compressione VD-227A-02

Paese d'origine: DE, German; Molla di compressione VD-227A-02
